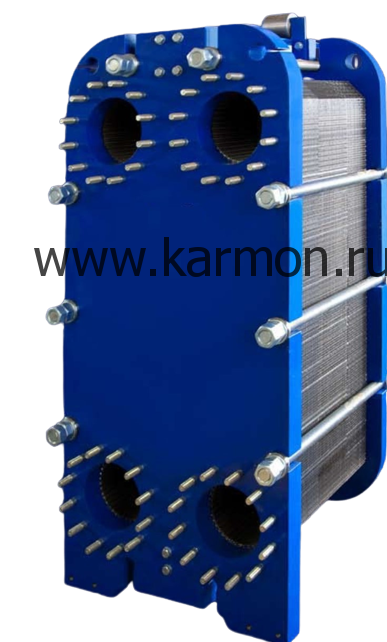

Пластинчатый теплообменник

Теплообменник пластинчатый разборный собственного производства высокого качества.
РАБОЧАЯ ТЕМПЕРАТУРА: – 30 +200 °С
МАТЕРИАЛ ПЛАСТИН: СТАЛЬ AISI 316
МАТЕРИАЛ ПРОКЛАДОК: EPDM, NITRIL, VITON

РАМА
Состоит из неподвижной плиты и прижимной плиты, верхней и нижней направляющих и задней стойки.
Для прижатия пластин друг к другу используются соединительные (стяжные) болты. Число и размер пластин зависит от типа теплообменника.

ПАКЕТ ПЛАСТИН
Состоит из пластин с идущей по краю и вокруг отверстий канавкой. Число и размер пластин зависит от необходимых тепловых характеристик. Возможно использование пластин из нержавеющей стали или титана, в зависимости от условий эксплуатации.
Пластины имеют конструкцию, которая допускает использование их в качестве правых или левых. Для этого пластины разворачиваются на 180°. Такая установка пластин обеспечивает чередование горячих и холодных каналов.
Открытие отверстий в угловых блоках описано в «кодовых обозначениях пластин». Например, 1234 означает, что все угловые отверстия открыты.
Каждая пластина имеет отличительные признаки:
- конфигурация прокладки
- исполнение (термически длинная или короткая).
