Воздушный компрессор ВП3-20/9

Компрессор ВП3-20/9 предназначен для снабжения сжатым воздухом оборудования различных отраслей промышленности в странах с умеренным и холодным (исполнение УХЛ4) климатом при эксплуатации в закрытых помещениях.

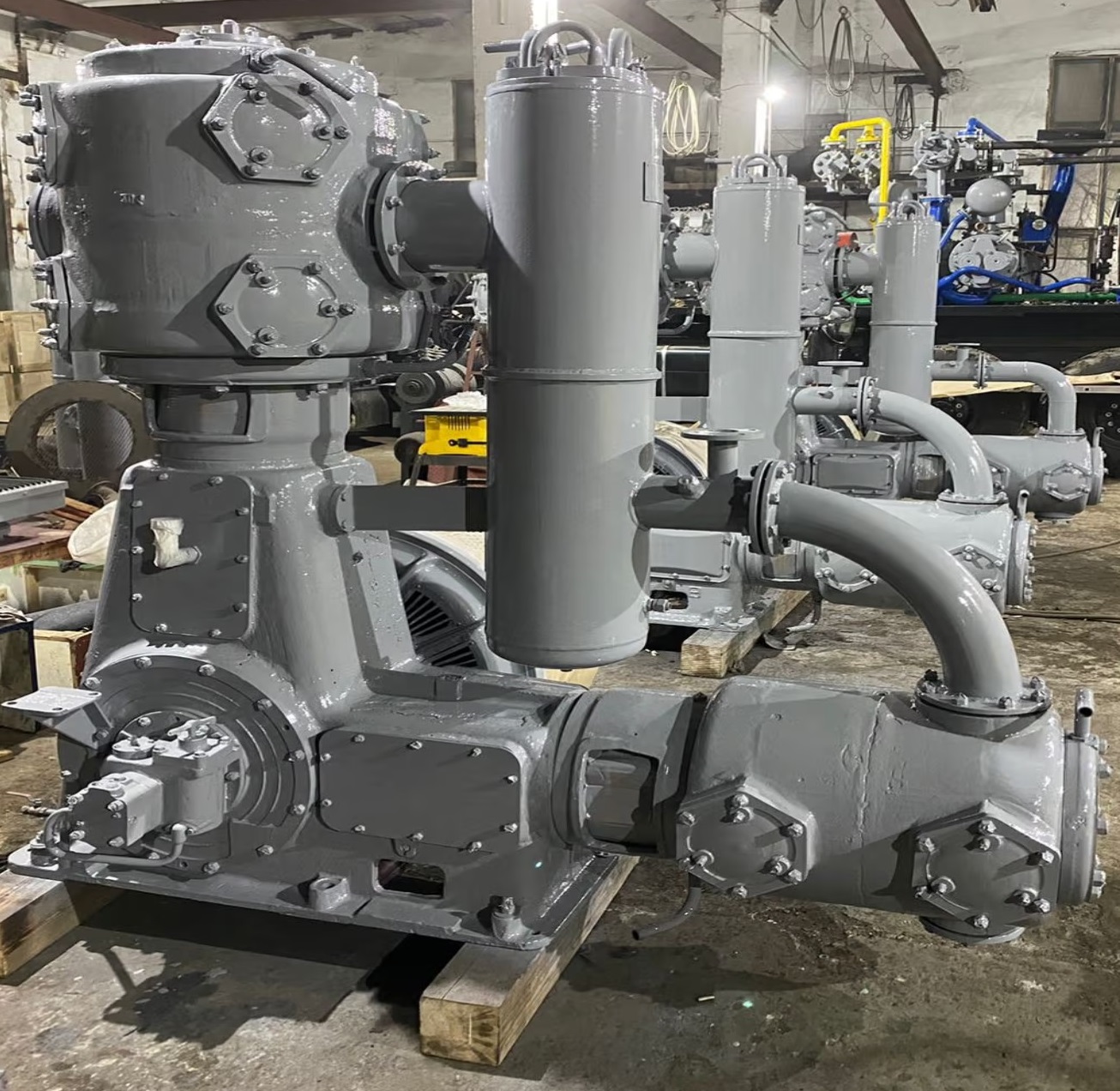

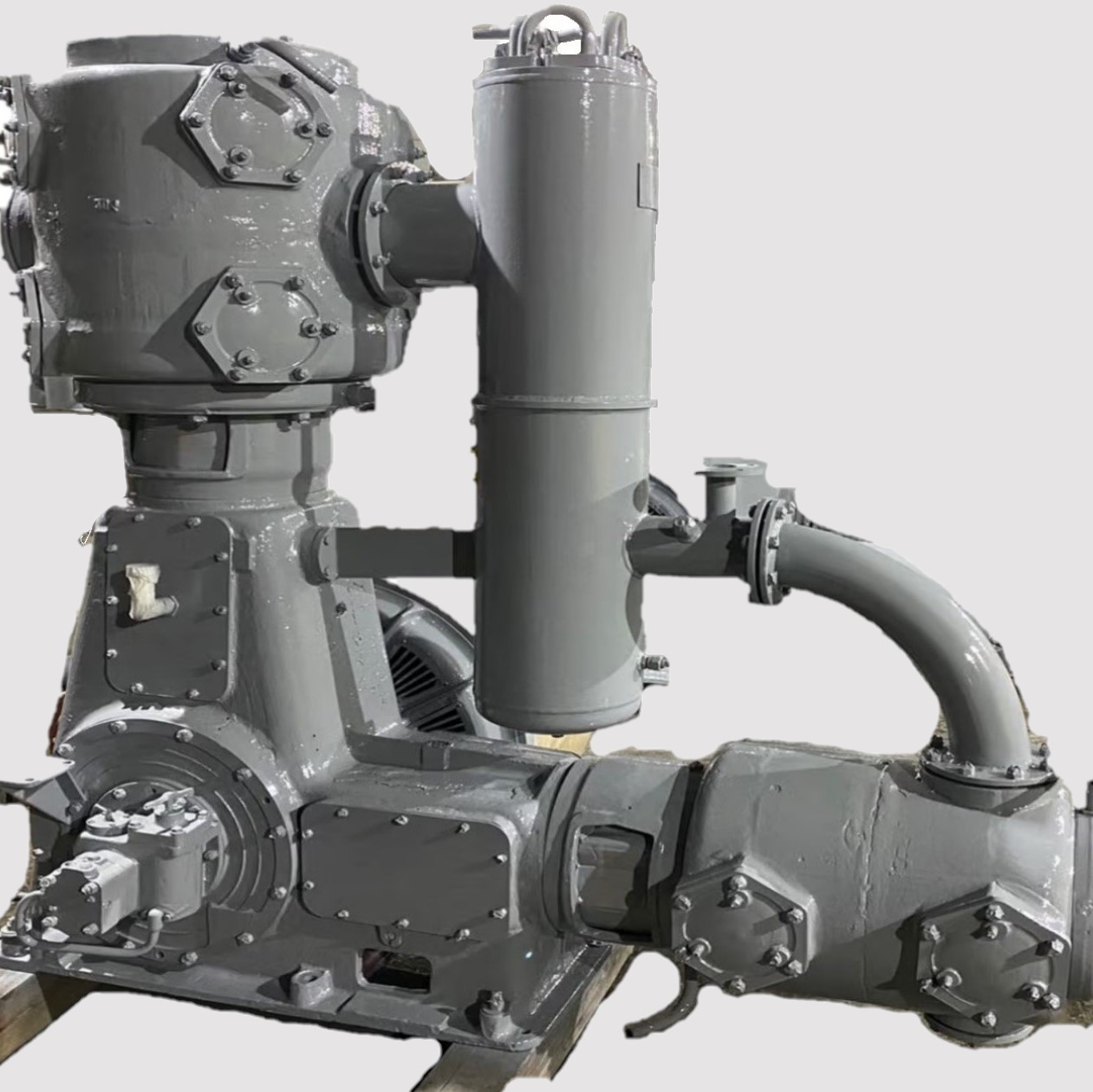

Компрессор ВП3-20/9 - двухступенчатый крейцкопфный на угловой базе 3П. Цилиндр первой ступени расположен вертикально, второй ступени - горизонтально. Воздух в компрессоре сжимается последовательно в двух ступенях. После сжатия в первой ступени горячий воздух охлаждается в промежуточном холодильнике и поступает в цилиндр второй ступени, затем - в концевой холодильник, воздухосборник и к потребителю.
Охлаждение цилиндров компрессора ВП-20/8 и холодильников осуществляется водой давлением не более 3,0 кгс/см2.
Станина - чугунная отливка коробчатой формы.
Коленчатый вал - стальной однокривошипный, установлен на двух радиально-сферических роликовых подшипниках, не требующих ухода. На шатунной шейке монтируются два шатуна. На консольном конце вала напрессован ротор электродвигателя.
Маслоотражатель с уплотнительными кольцами, установленный со стороны электродвигателя, предотвращает попадание масла в электродвигатель.
Крейцкопфы - чугунные литые закрытого типа со съёмными башмаками. Палец крейцкопфа - стальной полый, цилиндрический. Рабочая поверхность цементирована и термообработана. Между корпусом и башмаками могут устанавливаться прокладки для регулировки зазоров между башмаками и направляющими станины. Башмаки - алюминиевые, надежные и долговечные.
Шатуны - стальные с двутавровым сечением стержня. Нижняя головка разъёмная с двумя вкладышами. Отъемная крышка крепится к стержню двумя шатунными болтами. Вкладыши - тонкостенные, сталь-алюминиевые, не требующие регулировок и ухода, надежны и долговечны. В верхнюю головку шатуна запрессованы игольчатые подшипники.
Цилиндры - чугунные отливки с водяными рубашками, крепятся к станине при помощи фонарей.
Поршни - чугунные. В ступицы поршней вставляются штока из конструкционной стали.
Рабочие клапаны - прямоточные, обеспечивающие повышенную экономичность, надежность и бесшумность работы компрессора ВП3-20/9.
Сальниковые уплотнения - из прессованного асбестового шнура, прижимаются к штоку нажимными кольцами и резиновыми муфтами. Смазка к сальникам от лубрикатора не подается. Надежная работа сальников обеспечивается смазкой, попадающей в них из цилиндров.
Система смазки. Смазка механизма движения - от шестеренного масляного насоса. Масло через сетчатый фильтр грубой очистки забирается насосом из нижней части станины, проходит через фильтр тонкой очистки и по сверлениям коленчатого вала попадает на смазку шатунных вкладышей, по сверлениям в теле шатунов подводится к верхним головкам шатунов. Часть масла поступает на смазку направляющих крейцкопфов. Смазка цилиндров - от многоплунжерного насоса.
На всасывании компрессора установлен фильтр. В конструкции холодильников 1 и 2 ступеней предусмотрено отделение влаги от масла. Это повышает чистоту сжатого воздуха, вырабатываемого компрессором.
Конструкция компрессора ВП3-20/9 удобна для монтажа и замены быстроизнашивающихся деталей без применения специального инструмента и приспособлений. Компрессор снабжен системой автоматического регулирования производительности, автоматической разгрузкой при пуске и остановке, автоматической аварийной защитой, что обеспечивает безопасность работы, удобство обслуживания и требует минимального количества обслуживающего персонала. Применение прямоточных клапанов снижает уровень шума при работе компрессора. На всасывании компрессора установлен фильтр. В конструкции холодильников I и II ступеней предусмотрено отделение влаги и масла. Это повышает чистоту сжатого воздуха, вырабатываемого компрессором.
Автоматическая аварийная защита предохраняет компрессор ВП3-20/9 от аварий, упрощает эксплуатацию, повышает надежность компрессора и обеспечивает:

управление электродвигателем компрессора;
автоматическую продувку теплообменной аппаратуры;
автоматическую разгрузку компрессора при его пуске и остановке;
автоматическую аварийную остановку компрессора ВП3-20/9 при отклонении от нормы следующих параметров:
- температуры воздуха после каждой ступени сжатия;
- давления масла в системе смазки механизма движения;
- протока охлаждающей воды;
- напряжения возбуждения приводного двигателя компрессора.
Аварийная остановка компрессора ВП3-20/9 сопровождается звуковым и световым сигналами.
Воздушные поршневые компрессоры со смазкой цилиндров и сальников применяются практически во всех отраслях промышленности, где к сжатому воздуху не предъявляют жестких требований по чистоте. Они предназначены для подачи сжатого воздуха в качестве энергоносителя при строительных работах, добыче угля и руды, прокладке тоннелей, транспортировке сыпучих продуктов, в приводах систем автоматики, пневматических машин и оборудования и т.д.

Компрессор ВП3-20/9 представляет собой горизонтальный, крейцкопфный, поршневой компрессор двухступенчатого сжатия, выполненные на оппозитной базе М2,5. Компрессоры приводятся в действие от асинхронного электродвигателя. Промежуточные газоохладители расположены над цилиндрами компрессоров. Концевой газоохладитель устанавливается на фундаменте вблизи компрессора.

Модульные поршневые воздушные компрессорные установки смонтированы на единой несущей раме в заводской готовности.

Все компрессорные установки поставляются с электродвигателями, промежуточными и концевымими, системой автоматики, комплектом запасных частей, комплектом принадлежностей и инструмента, комплектом монтажных частей, эксплуатационной документацией. По желанию заказчика комплектация может быть изменена.
