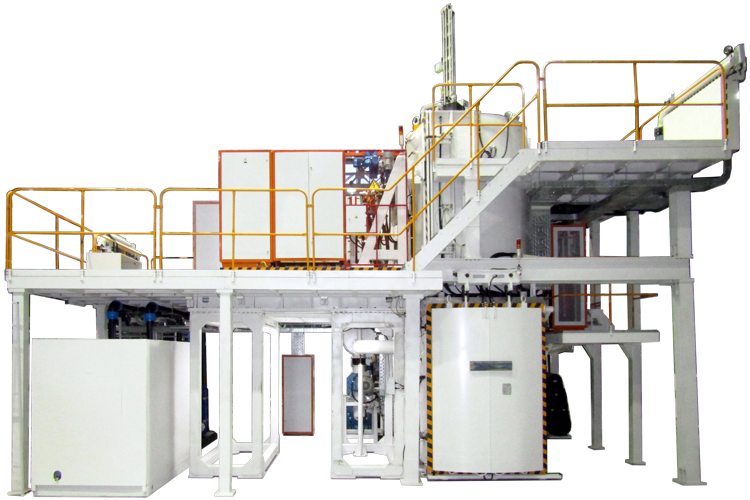

Вакуумно-плавильная установка «УВПП-120»

Вакуумно-плавильная установка с печью подогрева форм «УВПП-120» для получения крупногабаритных отливок из жаропрочных сплавов методом литья по выплавляемым моделям.

Перечень составных частей установки «УВПП-120»:
Плавильная камера;
Шлюзовая камера;
Откатной блок;
Вакуумная система;
Система водоохлаждения;
Пневматическая система;
Эстакада;
Электроразводка;
Путь рельсовый;
Механизм подъёма форм;
Подвесная дверь;
Загрузочное устройство;
Система подачи аргона;
Шкаф управления механизмами;
Шкаф управления вакуумной системой;
Блок привода 1;
Блок привода 2;
Силовой шкаф;
Пульт оператора;
Пульт наклона тигля;
Пульт тележки 1;
Пульт плавильщика;
Конденсаторная батарея;
Тиристорный преобразователь частоты тока «ТПЧТ-320».

Основные технические
характеристики
Напряжение питающей сети, В 400±10%
Номинальная частота, Гц 50±1
Число фаз 3
Рабочая среда - вакуум, мм рт.ст 1*10-3
Натекание, лПа/с (л.мкм.рт.ст/с) 3,325 (25)
Емкость сменных плавильных тиглей (по стали), кг 30,60,120,150
Температура расплава, °С 1800
Скорость плавки металла в тигле, кг/мин 4 - 5
Температура в печи подогрева форм, °С 1200
Скорость нагрева формы, °С/мин 50
Габариты опоки с формой (Ø*В), мм (500 - 800)*(800 - 1300)
Количество сменных ППФ, шт 2
Габариты рабочих зон в ППФ1 (Ø*В), мм 800*650
Габариты рабочих зон в ППФ2 (Ø*В), мм 800*1300
Максимальные размеры шихты (Ø*В), мм 110*280
Угол наклона тигля вперед, ° -15
Угол наклона тигля назад, ° 110
Скорость вертикального перемещения устройства подачи шихты, термопары погружения, м/с
1/17
Используемый инертный газ аргон
Установленная мощность установки, кВт 550
Расход охлаждающей воды (расчетный на теплообменник), м,3/ч 14
Габаритные размеры (Д*Ш*В), мм 10500*7480*8400
Уровень звука, дБА 80
Масса, кг 35000
