Вакуумная индукционная плавильно-заливочная установка типа «УППФ»

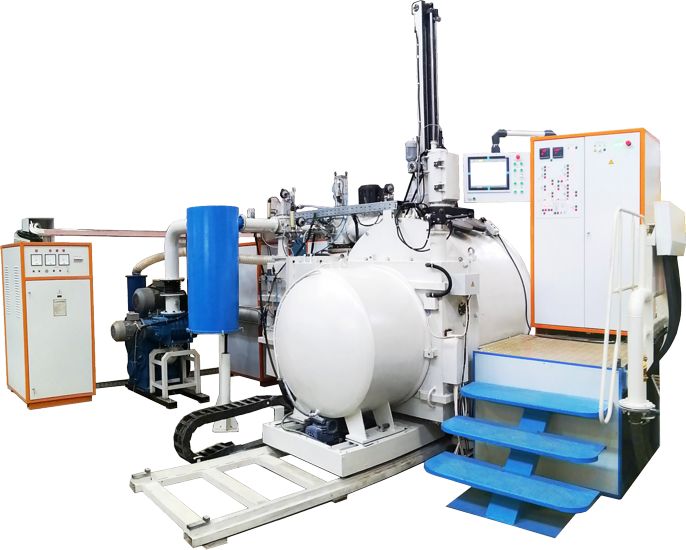

Вакуумная индукционная установка «УППФ» для литья изделий из жаропрочных сплавов

Конструкция установки.
Установка вакуумная индукционная плавильно-заливочная типа «УППФ», представляет собой конструкцию, включающую следующие функциональные блоки:
1. Камера плавильная.
2. Камера загрузочная.
3. Плавильный блок в составе индуктора и тигля.
4. Механизм поворота индукционной печи.
5. Загрузочное устройство.
6. Печь подогрева форм.
7. Технологический затвор.
8. Вакуумная система.
9. Система водоохлаждения.
10. Система управления.

Основные технические
характеристики
Напряжение питающей сети, В400±10%

Номинальная частота, Гц50±1

Количество фаз 3

Рабочая среда – вакуум, Па (мм рт.ст.)6,65*10-1 (5*10-3)

Рабочая среда – аргон м, Па (мм рт.ст.)4*104 (300)

Натекание, лПа/с (л.мкм.рт.ст/с)20

Емкость плавильного тигля, кг18

Температура расплава, °С1750

Максимальная температура нагрева ППФ, °С1100

Напряжение ППФ, В80

Рабочая атмосферавоздух-вакуум

Количество зон нагрева, шт.2

Мощность установки установленная, кВт350

Мощность установки потребляемая, кВт~135

Максимальная мощность индукционного источника, кВт250

Способ замера температуры металла в тиглетермопара ВР и двухволновой пирометр

Расход охлаждающей воды, м3/ч6 - 8

Уровень шума на рабочем месте, дБА80

Масса, кг 8000

Габариты рабочего пространства печи подогрева форм (Ø*В), мм450*500

Габаритные размеры (Д*Ш*В), мм4700*6100*3830
