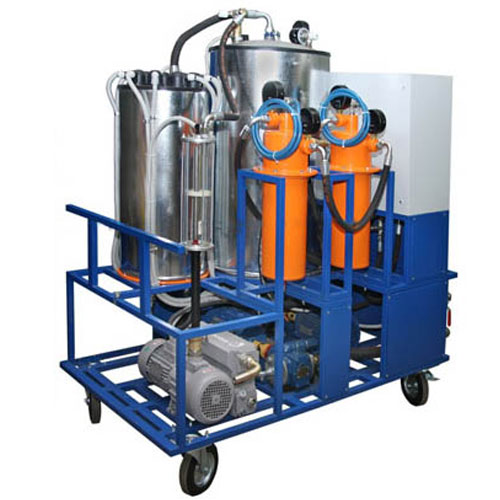

УВФ-3000 R-50 Установка для очистки трансформаторных масел с нагревом

Установка очистки трансформаторного масла УВФ-3000 R 50 предназначена для сушки масла (удаления воды), фильтрации (очистки от механических примесей), а также для дегазации трансформаторного масла. Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др.
Технические особенности оборудования:
1.Материалы основного оборудования, которое контактирует с маслом исполнены из нержавеющей стали, насосная группа – шестеренчатые насосы, которые рассчитаны на работу в широком диапазоне с вязкими и плотными маслами, укомплектована специальными уплотнениями и частотным приводом для плавной регулировки.
2.Конструкция дегазационных баков, расположенных горизонтально – 2шт., со смотровыми окнами. Увеличивает площадь и качество очищаемого масла, ускоряет процесс очистки. Исполнение баков – нержавейка.
3.Корпуса фильтров грубой и тонкой очистки изготовлены из нержавеющей стали и оборудованы фильтр – мешками (25 и 5мкм), что делает установку намного легче, предупреждает коррозию оборудования. Фильтр – мешки класса евростандарт.
4.Существенное преимущество в экономии потребляемой электроэнергии, мощность (кВт) установки максимальная до 55 кВт, при этом нагреватель масла состоит из 3-х ступеней по 15 кВт каждая включаются независимо.
Технические характеристики:
Производительность, м3/ч, частотный привод маслонасосов 0-3
Параметры обработанного масла
Массовое влагосодержание, г/т 10*
Массовое газосодержание, % 0,1*
Тонкость фильтрации 1-я Ступень, мкм 25
Тонкость фильтрации 2-я Ступень, мкм 5*
Степень очистки от механических примесей, кл. 9-10
Температура масла в процессе обработки (регулируемая), до 0С 55-60
Объем вакуумного гидравлического бака, л 2х110=220
Предельное остаточное давление вакуумного насоса, мбар 0,05
Давление в баке-дегазаторе (при максимальной производительности), не менее, (мБар) 0,5
Производительность вакуумного насоса, м3 /ч 50
Мощность нагревателя (3 ступени), кВт 45 (15х15х15)
Высота всасывания по маслу, м 4
Высота подъема жидкости, м 40
Давление масла на выходе, кг/см2 4
Напряжение трехфазной сети 50 Гц, В/ Общая мощность установки, кВт 380/55
Диапазон рабочих температур, окружающей среды, 0С 0…+40
Габариты, мм не более
Длина 1800
Ширина 1110
Высота 1690
Клиренс 125
Масса установки без масла/с маслом, кг 620/700
