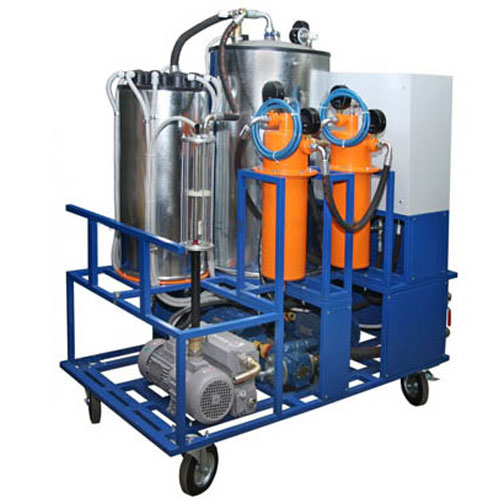

УВФ-10000R Установка для очистки трансформаторных масел с нагревом

Установка предназначена для очистки от механических примесей, дегазации, вакуумной сушки, а также для герметичного хранения, транспортировки и заливки масел под давлением в различное оборудование (как в герметичном, так и не в герметичном исполнении. Применяется при ремонте трансформаторов, масляных выключателей, высоковольтных вводов, а также для подготовки трансформаторного масла.
Технические особенности оборудования:
1.Материалы основного оборудования, которое контактирует с маслом исполнены из нержавеющей стали, насосная группа – шестеренчатые насосы, которые рассчитаны на работу в широком диапазоне с вязкими и плотными маслами, укомплектована специальными уплотнениями и частотным приводом для плавной регулировки.
2.Конструкция дегазационных баков, расположенных горизонтально – 2шт., со смотровыми окнами. Увеличивает площадь и качество очищаемого масла, ускоряет процесс очистки. Исполнение баков – нержавейка.
3.Корпуса фильтров грубой и тонкой очистки изготовлены из нержавеющей стали и оборудованы фильтр – мешками (25 и 5мкм), что делает установку намного легче, предупреждает коррозию оборудования. Фильтр – мешки класса евростандарт.
Технические характеристики:
Производительность м3/час 10*
Производительность бусторного насоса Руутса м3/час 350
Глубина вакуума бусторного насоса Руутса мБар 0,05
Параметры обработанного масла
Массовое влагосодержание г/т (ppm) 0,1*
Массовое газосодержание % 0,1....0,2
Тонкость фильтрации:
1-я Ступень мкм 25
2-я Ступень мкм 5*
Степень очистки от механических примесей кл. 9-10
Пробивное напряжение кВ 60-80
Температура масла в процессе обработки (регулируемая), до 0С 55-60
Технические характеристики установки
Общая мощность установки кВт 105
Общая мощность нагревателя кВт 90
Напряжение трехфазной сети 50 Гц В 380
Высота всасывания по маслу м 5
Высота подъема масла м 40
Давление масла на выходе кг/см2 2-4
Объем бака-дегазатора л 2х110
Габариты
Длина мм 1600
Ширина мм 1600
Высота мм 2000
Масса установки без масла кг 900
