Устройство защиты портов Ethernet - Commeng ODU-Protect GE OD-0,5

Устройство Commeng ODU-Protect OD предназначено для защиты оконечных устройств с портами Ethernet 10/100/ 1000 Base-TX - блоков ODU систем БШПД (Wi-FI, Wi-Max) и оптических мостов, IP-камер, контроллеров СКУД и промавтоматики, а так же портов Ethernet любого другого оборудования установленного вне помещений (на мачтах, столбах, стойках, крышах зданий, мостах и других объектов инфраструктуры), с максимальным рабочим напряжением в линии не более 60 Вольт, работающего по симметричным кабелям. Для уменьшения вероятности выхода из строя защищаемого оборудования, серия устройств Commeng ODU-Protect не требуется подключения защитного заземления.

Устройство выпускается с базовой длиной кабеля для подключения к оборудованию 0,5; 1,0; 1,5 метра (более по заказу). По умолчанию устройство поставляется с установленной вилкой 8P8C(RJ-45) для подключения к оборудованию, при необходимости подключения к врезным контактам оборудования вилка убирается (откусывается).

Линейный кабель вводится в Commeng ODU Protect OD через гермоввод и подключается в розетку 8P8C(RJ-45).

Для монтажа устройства используются два крепления под кабельные стяжки (входят в комплект поставки) или хомуты, которые расположены на верхней части корпуса
При необходимости установки устройства на поверхность, металлические и строительные конструкции, трубостойки, опоры, столбы и т.п., используется основание монтажное ОМ1 КНУ-2

Технические характеристики
Особенностью устройств ODU-Protect OD является:

- отсутствие контакта для подключения защитного заземления, как видно из принципиальных схем (см. рис. 2 и 3), уравнивание потенциалов происходит относительно общей точки, к которой подключена луженая жила экрана отрезка кабеля, который подключается к оборудованию;

- герметичная конструкция, выполненная из материала стойкого к механическим повреждениям и воздействию низких и высоких температур (от -40 до +60), которая позволяет размещать устройство на открытом воздухе (УХЛ 1);

- применяемые схемы обеспечивают высокую стойкость к помехам, минимальное отражение и затухание сигнала (только на контактах розетки), возможность передачи PoE любым способом.

- ODU-Protect GE OD предназначено для защиты портов интерфейса 10/100/1000 Base-TX. Обе модификации имеют повышенную стойкость к перенапряжениям и поддерживают все способы передачи PoE без ограничений.

Для эффективной работы устройства принципиальное значение имеет правильное подключение. Конструкция по удобству монтажа и надежности значительно превосходит большинство устройств аналогичного назначения.

Электрические характеристики
Основной принцип работы устройств серии ODU-Protect OD – уравнивание потенциалов относительно общей точки, которая, в свою очередь, должна быть соединена с контактом «экран» розетки защищаемого порта. На розетке для подключения линейного кабеля контакт «экран» не задействован.

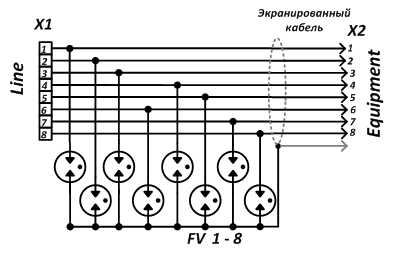

ODU-Protect GE OD содержит схему защиты на базе газонаполненных чип-разрядников. Между каждым проводом (1-8) и точкой уравнивания потенциалов включены газонаполненные разрядники FV1- FV8

Конструкция и эксплуатационные характеристики ODU-Protect OD

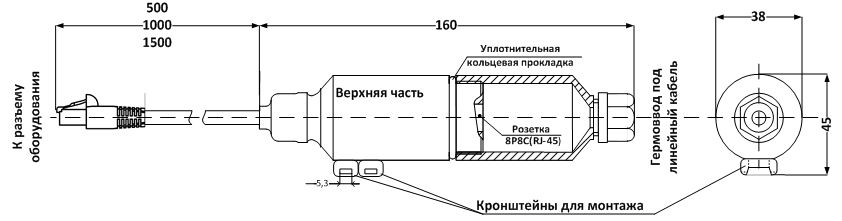

Конструкция представляет собой корпус цилиндрической формы, состоящий из двух частей (верхней и нижней). Резьба, расположенная на обеих частях устройства, используется для надежного соединения (скручивания) их между собой. Герметичность обеспечивает уплотнительная кольцевая прокладка, к которой плотно прилегают обе части после соединения (скручивания).

В нижней части устройства ODU-Protect OD расположен гермоввод под линейный кабель диаметром не более 7 мм. Герметизация кабельных вводов осуществляется механическим способом с помощью эластичных уплотнительных элементов.

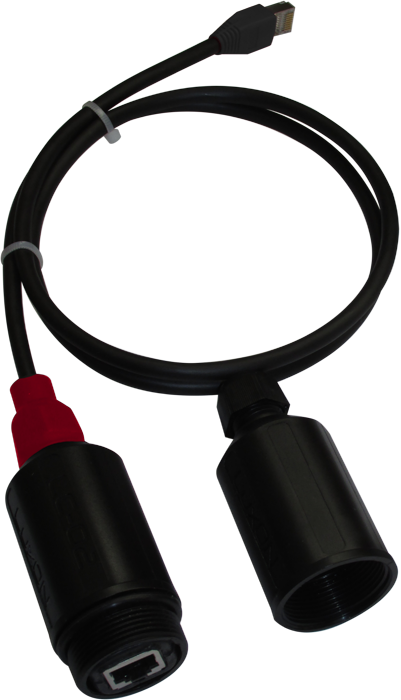

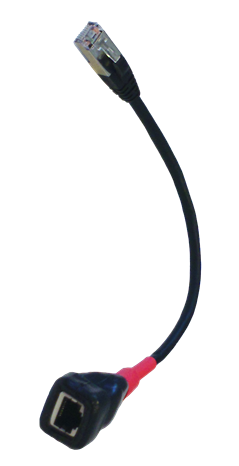

Верхняя часть содержит розетку 8Р8С (RJ-45) для подключения линейного кабеля, элементы защиты и кабельный вывод базовой длины (0,5; 1,0; 1,5 метра, более по заказу) с вилкой 8Р8С (RJ-45) для подключения в розетку оборудования. Два крепления под кабельные стяжки (входят в комплект поставки) или хомуты, для монтажа устройства рядом с защищаемым оборудованием.

Указания по применению
В том случае, если розетка защищаемого оборудования не имеет контакта «Экран», то перед решением о применении ODU-Protect OD обязательно следует обратиться за консультацией к производителю или его представителю.

Если корпус оборудования выполнен из металла, или же применяются другие типы разъемов, и приведенной в описании информации недостаточно для принятия решения, следует обратиться за консультацией к производителю или его представителю.

Благодаря особенностям конструкции устройство защиты ODU-Protect OD может применяется в жестких условиях (воздействие высоких/низких температур, солнечной радиации) и обеспечивает периодическое отключение или включение линейного кабеля.
Наиболее опасным фактором при ударе молнии является бросок потенциала земли в месте установки защищаемого устройства. В том случае, если его корпус или какая-то другая часть заземлены, то с очень высокой вероятностью при броске потенциала (например, при ударе молнии в мачту) устройство будет выведено из строя.

Расчеты, испытания и опыт эксплуатации показывают, что подключение оконечных устройств с портами Ethernet к металлоконструкциям и заземлению многократно повышает вероятность их выхода из строя. В тех случаях, когда такой необходимости нет (например, из соображений техники безопасности) не следует подключать оборудование к заземлению или металлоконструкциям.

Применение устройств серии ODU-Protect является максимально эффективным именно в этом случае. Кроме того, отсутствие необходимости подключать как оконечное оборудование, так устройства защиты к заземлению существенно облегчает монтаж.

Порядок монтажа
Закрепить верхнюю часть устройства защиты рядом с защищаемым оборудованием (с помощью стяжки, хомута или другим способом).
Подключить кабельный вывод устройства к защищаемому устройству, при этом должна быть обеспечена фиксация кабеля и защита соединения от влаги и пыли. По умолчанию устройство поставляется с установленной вилкой 8P8C (RJ-45), при необходимости подключения, например к врезным контактам оборудования, вилка убирается (откусывается), а жила экрана подключается к общей точке оборудования (например, к клемме заземления).
Продеть линейный кабель в гермоввод, установить вилку разъема (удобнее это сделать не на мачте, а внизу, на земле)

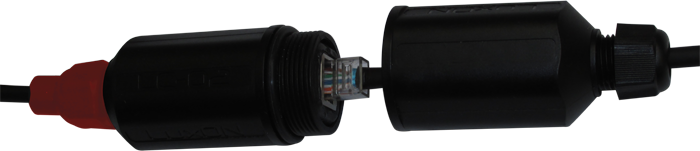

Вставить вилку линейного кабеля в розетку устройства (см. рис. 6), закрутить нижнюю часть устройства в верхнюю до упора.
С небольшим усилием нажать на кабель по направлению к розетке, после чего закрутить гермоввод до упора.
Линейный кабель дополнительно закрепить так, чтобы он образовывал изгиб около гермоввода (для компенсации веса кабеля и ветровой нагрузки).
Запрещается закручивать гермоввод до упора, если в него не вставлен кабель. В том случае, если такая необходимость возникла, можно вставить в гермоввод цилиндрический предмет или же отрезок кабеля.

Дополнительно может быть использовано основание монтажное ОМ1 КНУ-2, которое позволяет осуществлять монтаж на поверхность с использованием двух штатных отверстий диаметром Ø6 мм (винтами, шурупами и т.п.) или на трубостойки, опоры, столбы (лентой монтажной (бандажной), монтажным хомутом).
