Назначение
Применяется для одновременной защиты двенадцати портов оборудования с интерфейсами Ethernet 10/100/1000 BASE-TX, а также любого другого оборудования передачи данных с максимальным рабочим напряжением в линии не более 50 Вольт, работающего по симметричным кабелям. Поддерживает передачу питания поверх данных или по свободным жилам кабеля Cat5 и выше в соответствии с рекомендациями IEEE 802.3af-2003 и IEEE 802.3at-2009, а также в режиме Passive PoE независимо от метода передачи питания.

Подключение к панели Commeng 12-Cat5P-19″ f/f производится через 8-контактные разъемы RJ-45 (8P8C). Устанавливается в 19-дюймовые шкафы и стойки, находящиеся в помещениях или климатических шкафах.

Электрические характеристики панели Commeng 12-Cat5P-19″ f/f

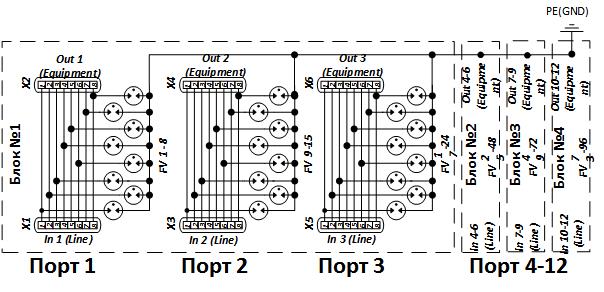

Схема защиты, в панели Commeng 12-Cat5P-19″ f/f, состоит из двенадцати одинаковых частей (см. рис. 2), разделённых на 4 блока. Каждый блок обеспечивает защиту и подключение трёх портов оборудования Ethernet. Все двенадцать частей (портов) имеют общую точку уравнивания потенциалов PE(GND). Работа схемы основана на принципе уравнивания потенциалов и выполнена на базе газонаполненных разрядников.

Между каждым проводом и точкой уравнивания потенциалов включены разрядники FV1- FV96. Точка уравнивания потенциалов соединена с клеммой заземления PE (GND).

Конструкция и эксплуатационные характеристики Commeng 12-Cat5P-19″ f/f

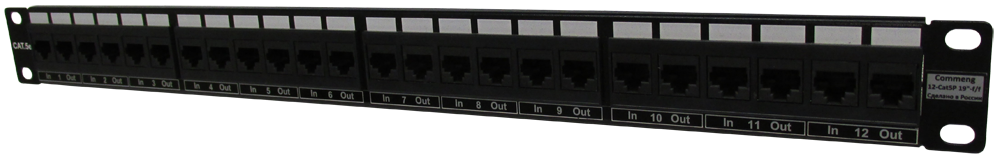

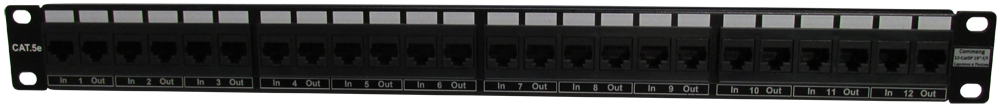

Корпус панели защиты Commeng 12-Cat5P-19″ f/f выполнен, как стандартная патч-панель высотой 1U, в которой установлены 12 розеток 8P8C (RJ 45) для подключения линейного кабеля и 12 розеток 8P8C (RJ 45) для подключения оборудования (см. рис. 1 и 3). Внутри панели размещаются платы с элементами защиты. Панель защиты Commeng 12-Cat5P-19″ f/f выполнена с креплением для установки в 19-дюймовые стойки или шкафы.

В комплект поставки входит крепёж для установки панели в 19-дюймовую стойку или шкаф (винт М6х16 – 4шт.; гайка-клипса М6 – 4шт.; шайба – 4шт.) и проводник PE для подключения к системе заземления объекта (сечением 2,5 мм2, длиной L=500 мм, с диаметром контактного стержня наконечников М4 - 1шт.).

Для подключения проводов защитного заземления РЕ к панели защиты Commeng 12-Cat5P-19″ f/f используются клеммы PE(GND) расположенные с левой и правой сторон

Указания по применению

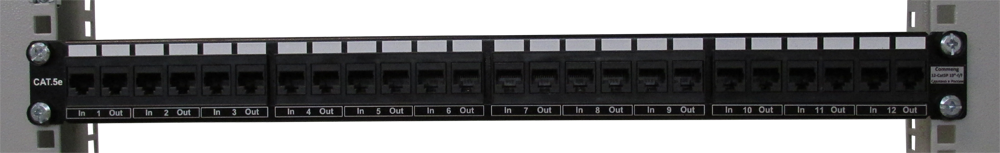

Для крепления панели Commeng 12-Cat5P-19″ f/f в 19-дюймовую стойку или шкаф используется комплект крепежа, который входит в состав комплекта поставки.

После установки панели в стойку(шкаф) её необходимо подключить к системе заземления объекта, для этого используется проводник PE (входит в комплект поставки) или клеммы PE (с диаметром контактного стержня М4) расположенные с левой и правой сторон панели

Для каждого из портов панели защиты Commeng 12-Cat5P-19″ f/f линейный кабель подключается к розетке 8P8C (RJ 45) с маркировкой «In», а защищаемое оборудование подключается патч-кордом к розетке с маркировкой «Out».

Не допускается растягивающая или изгибающая нагрузка на кабели в местах их подключения к разъемам.

Запрещается. Подключение и отключение кабелей к портам панели защиты Commeng 12-Cat5P-19″ f/f, при включенном напряжении в режиме передачи питания Passive PoE, так как это приводит к искрению и подгоранию контактов. В случае применения PoE IEEE 802.3 так же рекомендуется подключать и отключать кабели при отсутствии питания в линии.

Проверка исправности должна производиться не реже 1 раза в 2 года, а также после воздействия мощных помех на линии, к которым подключено устройство и в случае выхода из строя защищаемого оборудования. Проверка производится в соответствии с инструкцией «Периодичность и содержание проверок устройств защиты от перенапряжений COMMENG»

Маркировка
На лицевой части панели указывается: - полное наименование изделия; - нумерация портов (1-12); - маркировка розеток 8P8C (RJ 45) «In» (для подключения линейного кабеля) и «Out» (для подключения оборудования).

Упаковка и комплект поставки
Панель защиты Commeng 12-Ca5P-19″ f/f упаковывается в индивидуальную заводскую упаковку из полиэтилена. Для перевозки устройство укладывается в транспортную упаковку из гофрокартона, в которую укладывается один паспорт.

Информация для заказа
Во избежание ошибок при закупке следует указывать номер ТУ и производителя в спецификациях на закупку, проектной и конкурсной документации.

Панель защиты Commeng 12-Ca5P-19″ f/f выпускается по ТУ 6677-008-38164566-2014. Производитель: COMMENG (ООО «КОММЕНЖ»)

При заказе следует указать тип изделия Commeng 12-Ca5P-19″ f/f

Пример заказа: Commeng 12-Ca5P-19″ f/f
