Устройство защиты громкоговорителей проводного вещания - Комменж УЗГ-ПВ

УЗГ-ПВ предназначено для защиты громкоговорителей наружной установки в системах оповещения, громкоговорящей связи и проводного вещания от воздействия перенапряжений, вызванных:
- наводками от разрядов молнии;
- наводками от высоковольтных ЛЭП и контактной сети электрифицированных железных дорог, контактов линий проводного вещания с проводами низковольтных ЛЭП;
Кроме того, УЗГ-ПВ защищает фидерную линию от короткого замыкания в громкоговорителе.
Предусматривается размещения устройства в помещениях (для защиты выходов усилителей проводного вещания), на улице рядом с громкоговорителем в защищённом от осадков месте (в боксах, коробках, шкафах и контейнерах).
Возможно использование УЗГ-ПВ для защиты выходов усилителей проводного вещания с рабочим напряжением до 240 В и током не более 2,4 А

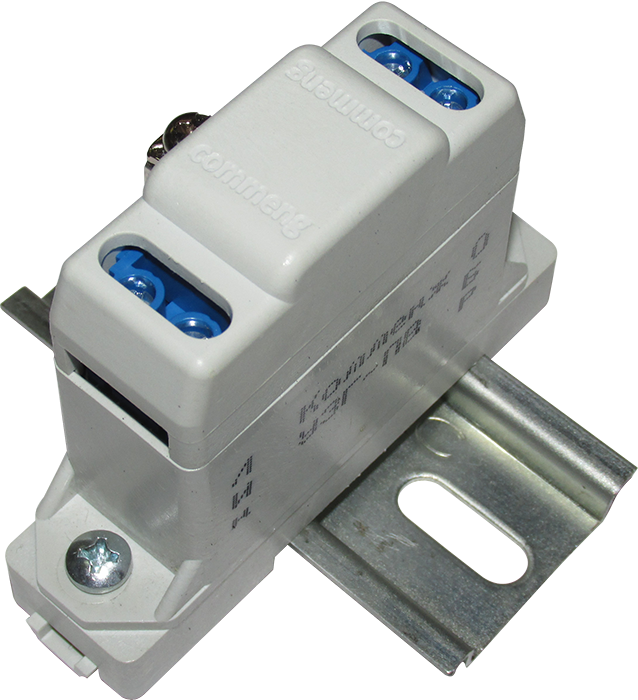

Предусматривается размещения устройства в помещениях (для защиты выходов усилителей проводного вещания), на улице рядом с громкоговорителем в защищённом от осадков месте (в боксах, коробках, шкафах и контейнерах). Установка на поверхность производится через проушины с помощью винтов или шурупов. Для монтажа устройства УЗГ-ПВ на рейку DIN служит монтажное основание Commeng DR MH-1 (заказывается дополнительно).

Конструкция и эксплуатационные характеристики УЗГ-ПВ

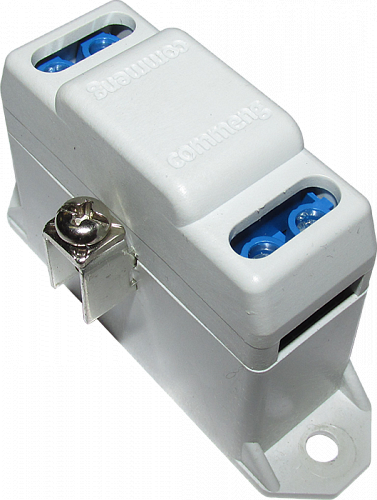

Корпус устройства УЗГ-ПВ выполнен из морозостойкого материала, не поддерживающего горение. Контакты для подключения линии и громкоговорителя могут быть дополнительно заполнены гелем (указывается при заказе). Контакт для подключения защитного заземления имеет гальваническое покрытие для защиты от коррозии.

Общие указания по применению устройства УЗГ-ПВ

Выбор места установки должен производиться в соответствии с их климатическим исполнением. В условиях воздействия агрессивных сред, повышенных или пониженных температур, а так же при необходимости обеспечения высокой надежности работы следует использовать УЗГ-ПВ, смонтированное в коробке наружной установки КНУ-3 (или аналог). Установка производится на поверхность c помощью винтов или шурупов через проушины или на рейку DIN с помощью монтажного основания Commeng DR MH-1.

Выбор устройства УЗГ-ПВ производится в зависимости от максимального рабочего тока.

Рабочий ток в цепи громкоговорителя рассчитывается исходя из его мощности и рабочего напряжения усилителя. Например, для громкоговорителя мощностью 25 Вт и рабочим напряжением 100 В максимальный рабочий ток равен примерно 250 мА. При выборе типа следует учитывать влияние повышенной температуры на ток срабатывания.

В том случае, если (с учетом поправки на температуру) ток в защищаемой цепи менее 145 мА, то вместо УЗГ-ПВ рекомендуется использовать абонентские защитные устройства АЗУ-МТНР, АЗУ-МЦ. Если ток более 2,4 А, то нужно использовать устройства защиты фидерных линий проводного вещания УЗФЛ-ПВ.

Подключение заземления к УЗГ-ПВ

Следует помнить, что в любом случае при монтаже громкоговорителя и защитного устройства необходимо безусловно выполнять правила электробезопасности.

При наличии заземленных конструкций (корпус шкафа, металлическая опора, естественный заземлитель и т.п. контакт защитного заземления устройства подключается к ним. При установке в помещениях (например, для защиты выходов усилителей) устройство защиты должно подключаться к той же шине заземления, что и усилитель.

Для подключения рекомендуется использовать многожильный медный провод сечением 6-10 мм². Длина провода должна быть, по возможности, максимально короткой.

Если громкоговоритель имеет металлический корпус, его рекомендуется электрически соединить с контактом защитного заземления УЗГ-ПВ. В этом случае устройство защиты будет работать даже без заземления.

Монтаж УЗГ-ПВ
УЗГ-ПВ устанавливается в местах, укрытых от прямого воздействия осадков (на чердаках, в подвалах, в шкафах и ящиках). Крепление производится через круглые проушины диаметром 4,5 мм. Расстояние между центрами проушин – 62 мм. Возможна установка на рейку DIN, для чего используется монтажное основание Commeng DR MH-1.

В том случае, если в месте установки устройства температура и влажность незначительно отличается от наружной (под навесами, в шкафах без герметичных вводов и т.п.) или же при наличии коррозионно-активных агентов в атмосфере (морской или загрязненный промышленными выбросами воздух) следует использовать устройство с гелезаполненными контактами (УЗГ-ПВ гель).

Для подключения к клеммным колодкам устройства используются кабели с сечением жил 0,32 – 1,0 мм². Для подключения заземления следует использовать многожильный медный провод типа ПВ-3 сечением 6-10, но не менее 4 мм². Провод может быть подключен как непосредственно к контакту заземления, так и с помощью кабельного наконечника.

Проверка исправности

После воздействия помех на линии, к которым подключено устройство, в случае выхода из строя защищаемого оборудования, следует проверить его исправность в соответствии с документом «Периодичность и содержание проверок устройств защиты от перенапряжений». Рекомендуется включить проверку в ежегодные регламентные работы по техническому обслуживанию. Для продления срока службы проверка должна производиться обязательно.

Маркировка и упаковка. Комплект поставки

На боковой поверхности УЗГ-ПВ указываются название с указанием максимального рабочего тока (например, УЗГ-ПВ-0,5), месяц и год производства. Заводская упаковка производится в картонные коробки, в каждую коробку укладывается один паспорт. В том случае, если в одну упаковку упаковывается несколько типов устройств, то для каждого типа вкладывается отдельный паспорт.

Информация для заказа

Устройство защиты громкоговорителей УЗГ-ПВ выпускаются по ТУ 6677-008-38164566-2014. Производитель Commeng (ООО «Комменж»). При заказе необходимо указать полное название устройства
Пример заказа: - Комменж УЗГ-ПВ-1;

- Комменж УЗГ-ПВ гель.

При необходимости установки устройства на рейку DIN дополнительно заказывается: - Монтажное основание Commeng DR MH-1.
