Устройство защиты Ethernet Commeng Cat6P

Commeng Cat6P применяется для защиты оборудования с интерфейсами Ethernet 10/100/1000 BASE-TX, а также любого другого оборудования передачи данных с максимальным рабочим напряжением в линии не более 60 Вольт, работающего по симметричным кабелям. Может использоваться в сетях передачи данных согласно стандарта 10GBASE-T (скорость до 10Гбит/с) по кабелю Cat6 с ограничением расстояния передачи до 55 метров.
Устройство Commeng Cat6P поддерживает передачу питания поверх данных в соответствии с рекомендациями IEEE 802.3af-2003, IEEE 802.3at-2009, PoE++ и Ultra PoE независимо от метода передачи питания, а также Passive PoE.

Предназначено для установки в помещениях, уличных шкафах, контейнерах, коробках(боксах).

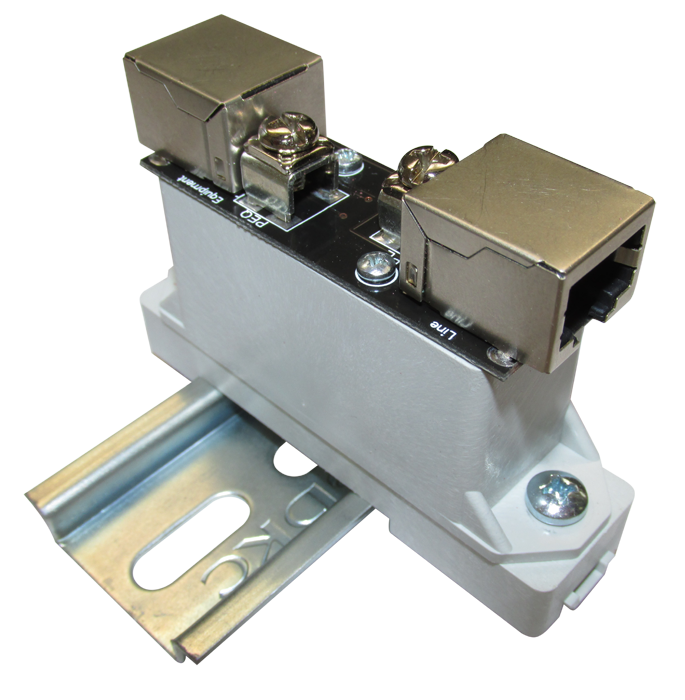

Монтаж производится на поверхность (см. рис. 1б) с помощью винтов или шурупов через проушины. Для монтажа устройства Commeng Cat6P на рейку DIN (см. рис 1а) служит монтажное основание Commeng DR MH (заказывается дополнительно).

Для подключения линейного кабеля и оборудования используются 8-контактные экранированные розетки 8P8C (RJ 45).

Устройство имеет также два контакта для подключения к защитному заземлению или системе уравнивания потенциалов.

Устройство Commeng Cat6P разработано для использования в условиях высокого уровня электромагнитных помех. Внешний вид устройств Commeng Cat6P показан на рисунке 1.

Возможные применения: сети проводного (Metro Ethernet) и беспроводного ШПД, LAN, Industrial Ethernet, системы промышленной автоматики, видеонаблюдения и контроля доступа.
Схема основана на принципе уравнивания потенциалов и выполнена на базе газонаполненных разрядников.

Особенность – наличие двух гальванически изолированных клемм PE и PEQ для подключения к защитному заземлению и изолированной системе уравнивания потенциалов.

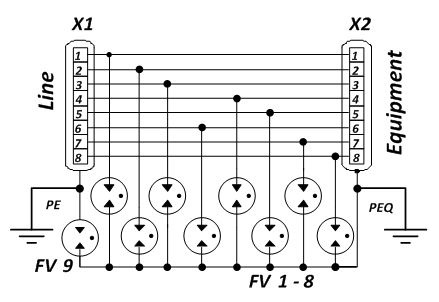

Между каждым проводом и точкой уравнивания потенциалов включены газонаполненные разрядники FV1- FV8 (см. рис. 2). Точка уравнивания потенциалов соединена с клеммой защитного заземления PE через разрядник FV9, с клеммой защитного уравнивания PEQ напрямую. PE и PEQ соединены с металлическим экранами разъёмов «Line» (линия) и «Equipment» (оборудование).

Конструкция и эксплуатационные характеристики Commeng Cat6P
Устройство Commeng Cat6P имеет корпус из пластмассы, не поддерживающей горение, с возможностью установки на поверхность (см. рис. 1б) через проушины с помощью винтов или шурупов и крепления на рейку DIN (см. рис. 1а) с помощью монтажного основания Commeng DR MH.

Для подключения линейного кабеля и оборудования используются 8-контактные экранированные разъемы 8P8C, имеются так же два контакта для подключения к защитному заземлению или системе уравнивания потенциалов.

Указания по применению

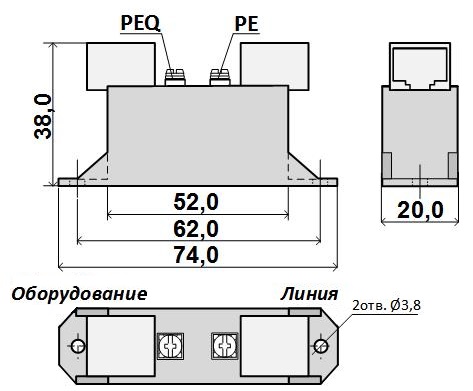

Выбор места установки должен производиться в соответствии с их климатическим исполнением (см. таб. 2). Установка производится: - на поверхность c помощью винтов или шурупов через проушины (см. рис. 1б, 3); - на рейку DIN (см. рис.1а) с помощью монтажного основания Commeng DR MH.

Устройство Commeng Cat6P устанавливается, как правило, недалеко от защищаемого оборудования. Подключение линейного кабеля и оборудования осуществляется в соответствии с маркировкой «Equip.» (оборудование) и «Line» (линия), указанной на боковой стороне устройства. К розетке «Equip.» (оборудование) с помощью патч-корда (RJ45) подключается разъем защищаемого оборудования, в розетку «Line» (линия) включается кабель (4-х парный, Cat5e, Cat6) с помощью, обжатой на него 8-контактной вилки (RJ45).

Клемма PE предназначена для подключения проводника защитного заземления, а клемма PEQ для подключения к корпусу оборудования или к изолированной системе уравнивания потенциалов, если она выполнена на объекте.

В том случае, если необходимо экран кабеля подключить к защитному заземлению, он должен быть соединен с контактом «экран» вилки. В том случае, если экран выполнен из витых проволок или же поверх него наложена земляная жила, можно соединить экран или земляную жилу непосредственно с клеммой PE.

Рекомендуется подключать оборудование с помощью экранированного патч-корда. В том случае, если защищаемое оборудование имеет разъемы без контакта «экран» или же применяется неэкранированный патч-корд, то клемма PEQ может дополнительно быть соединена с корпусом защищаемого оборудования.

Не допускается растягивающая или изгибающая нагрузка на кабели в местах их подключения к разъемам. Устройство не следует применять в местах с загрязненным или влажным воздухом.

ЗАПРЕЩАЕТСЯ подключать и отключать устройство, используемое в режиме передачи питания Passive PoE при включенном напряжении, так как это приводит к искрению и подгоранию контактов. В случае применения PoE IEEE 802.3 так же рекомендуется подключать и отключать кабели при отсутствии питания в линии.

В том случае, если питание в режиме Passive PoE подается от источника с заземленным полюсом питания (например от ЭПУ постоянного тока 48 В объекта связи) обязательно должны быть предусмотрены ограничение тока в цепи PoE и защита от короткого замыкания (имеются в инжекторах Commeng PoET ).

Проверка исправности должна производиться не реже 1 раза в 2 года, а также после воздействия мощных помех на линии, к которым подключено устройство и в случае выхода из строя защищаемого оборудования. Проверка производится в соответствии с инструкцией «Периодичность и содержание проверок устройств защиты от перенапряжений COMMENG»

Маркировка
На лицевой панели устройства Commeng Cat6P указываются клеммы для подключения заземления PE и уравнивания PEQ.

На боковой части изделия указывается: - наименование изделия; - маркировка «Equip.» (оборудование) и «Line» (линия) для подключения кабелей; - год и месяц выпуска.
Более полная информация указывается в паспорте на устройство.

Упаковка и комплект поставки
Устройство Commeng Ca6P упаковывается в индивидуальную заводскую упаковку из полиэтилена. Для перевозки устройство укладывается в транспортную упаковку из гофрокартона, в которую укладывается один паспорт.

Информация для заказа
Во избежание ошибок при закупке следует указывать номер ТУ и производителя в спецификациях на закупку, проектной и конкурсной документации.

Устройство Commeng Cat6P выпускается по ТУ 6677-008-38164566-2014.

Производитель: COMMENG (ООО «КОММЕНЖ»)

Пример указания изделия при заказе:

- Commeng Cat6P.

Дополнительные изделия: - Монтажное основание Commeng DR MH-1.
