Устройство резервирования Ethernet RedBox

Устройство резервирования Ethernet по протоколам IEC 62439-3 PRP/HSR - RedBox (Redundancy Box)

Классические протоколы резервирования использующиеся в Ethernet сетях, такие как RSTP, MSTP и MRP, не соответствуют жёстким требованиям, предъявляемым в критически важных сетях, где обрыв связи даже на несколько миллисекунд может привести к серьёзным негативным последствиям. Ровно также не соответствуют им проприетарные протоколы различных производителей, так как работают по принципу перестроения топологии сети после обнаружения потери связи, что неизбежно затрачивает некоторое время на восстановление сети.

В связи с этим неотъемлемой частью построения резервируемых сетей на критически важных объектах является применение протоколов бесшовного резервирования PRP (Parallel Redundancy Protocol) - протокол параллельного резервирования и HSR (High – availability Seamless Redundancy) – протокол бесшовного резервирования с высокой доступностью для кольцевой топологии, в которых резервирование происходит на конечных узлах сети и осуществляется не за счет изменения топологии, а благодаря дублированию передающихся кадров, которые в свою очередь отправляются по различным сетям к принимающему устройству. В результате, при обрыве одной из линий сети, в любом случае один из кадров будет получен конечным устройством, а времени для перестроения сети не потребуется вообще, и соответственно оно будет равно нулю. Именно поэтому данные протоколы называются протоколами бесшовного резервирования.

RedBox (Redundancy Box) – устройство с тремя Ethernet интерфейсами, необходимое для подключения конечных устройств без поддержки протоколов PRP и HSR к соответствующим сетям.

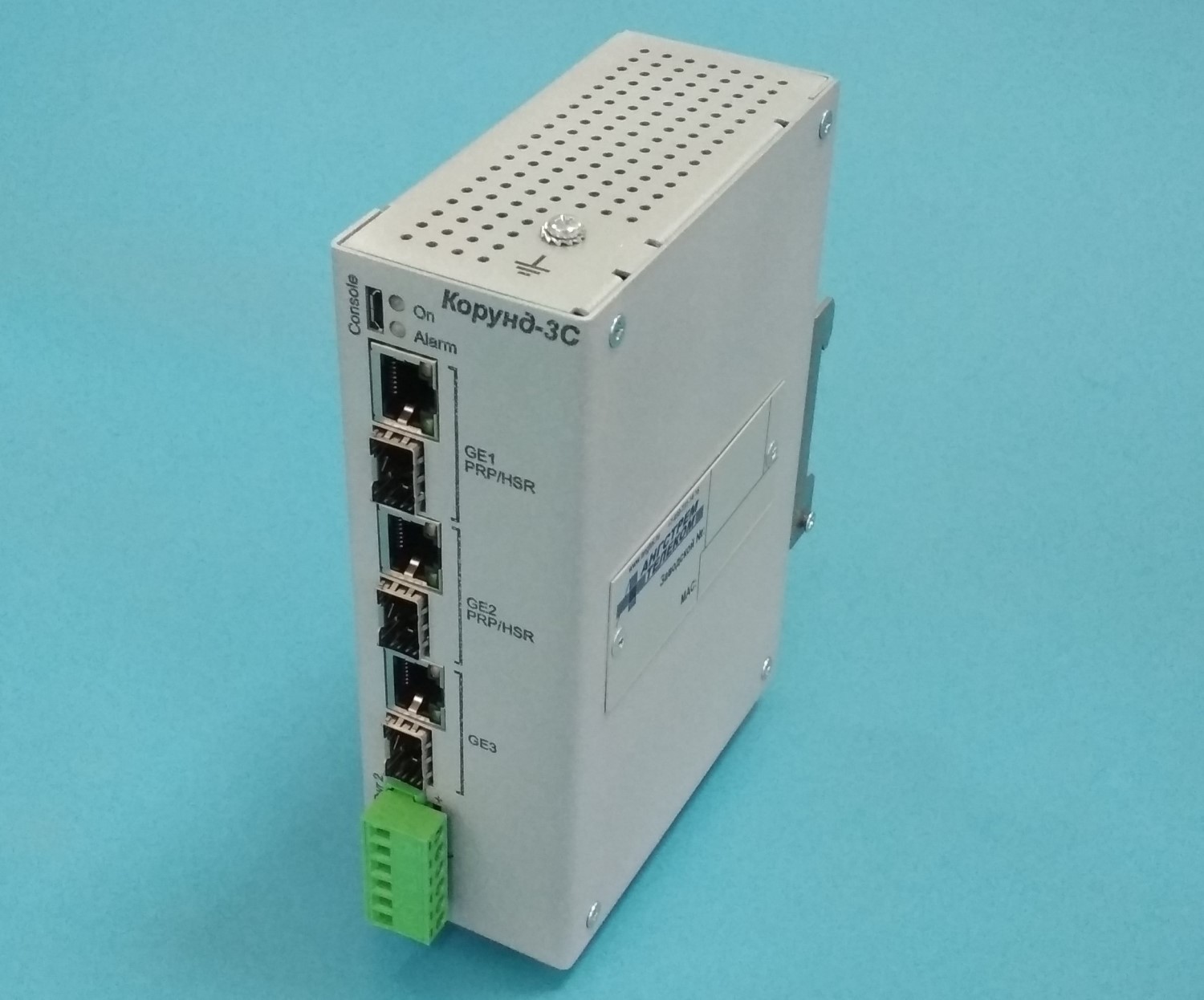

Корунд-3С - это RedBox от компании АО "Ангстрем-Телеком", выпускающей линейку промышленных Ethernet коммутаторов "Корунд".

Данное устройство, как и другие из серии, соответствует стандартам МЭК 61850, поддерживает стандарты IEEE 1588v2 PTP и IEEE 802.1 AVB/TSN для гарантированной, точной по времени доставки мультимедийного и ответственного технологического трафика.

Отличительные свойства:

- Возможность обновления программного обеспечения и конфигурирования с помощью SD карты для работы в автономной сети без участия сетевого администратора.

- Надежная защита от электромагнитных импульсов.

- Предельно малые габариты корпуса для установки на DIN-рейку.

- Виброустойчивое крепление на DIN-рейку или монтажную панель.

- Резервированное электропитание.

- Климатическая устойчивость, температурный диапазон работы от –40 до +75С.

Корунд-3С разработан и выпускается в России компанией Ангстрем-Телеком, в том числе и его встроенное программное обеспечение - AngtelOS. RedBox имеет заключение о подтверждении производства промышленной продукции на территории РФ и входит в реестр Минпромторга, а также:

- декларацию о соответствии требованиям, утверждённым Мининформсвязи России,

- сертификат о российском происхождении формы СТ-1 №4045000100 от 29.01.2024, выданный ТПП РФ,

- свидетельство о типовом одобрении российского морского регистра судоходства (СТО РМРС),

- сертификат соответствия ГОСТ Р МЭК 61850-3-2005,

- декларацию о соответствии требованиям технического регламента таможенного союза
(ТР ТС 004/2011 О безопасности низковольтного оборудования
ТР ТС 020/2011 Электромагнитная совместимость технических средств).

Ангстрем-Телеком RedBox Корунд-3С в реестре Минпромторга: https://gisp.gov.ru/goods/#/product/4211601
