Устройство для заземления экранов и брони кабелей с креплением на рейку DIN УЗ-ЭБК ДР

Name: Устройство для заземления экранов и брони кабелей с креплением на рейку DIN УЗ-ЭБК ДР
Price: 1440.00 RUB
Availability: InStock

1 440 ₽

(От 1 шт.)

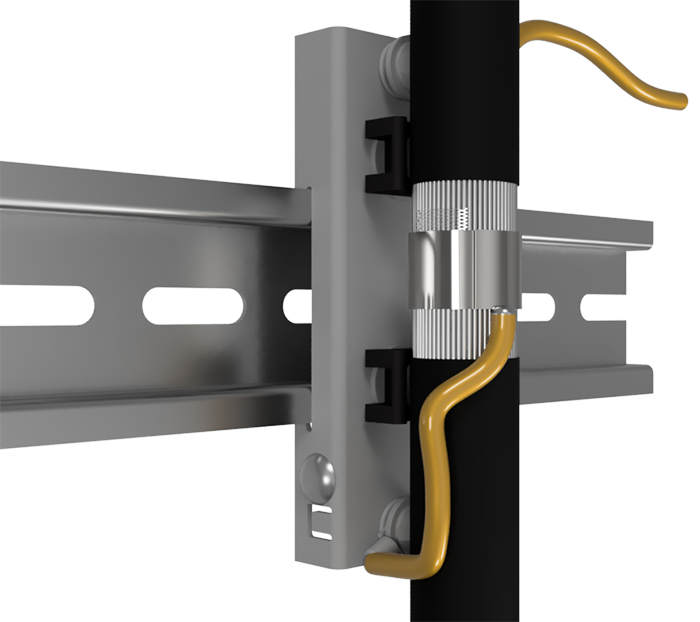

Смонтированное устройство УЗ-ЭКБ ДР с закрепленным на нем кабелем. Экран кабеля заземлён.

Комплект поставки УЗ-ЭБК ДР (слева направо, сверху вниз): - контактно-заземляющий проводник(КЗП); - контактная монтажная панель (КМП); - кабельные стяжки; - роликовая пружина постоянного давления (ППД);

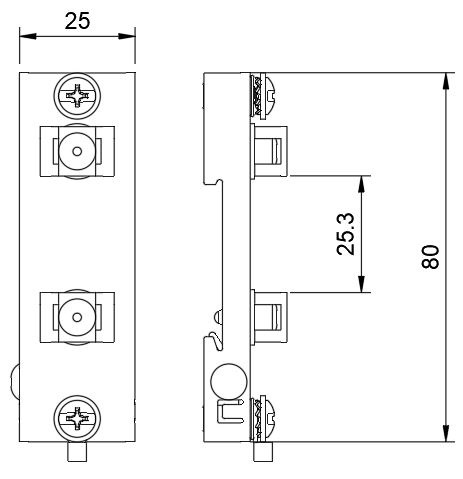

Габаритные размеры контактно-монтажной панели КМП

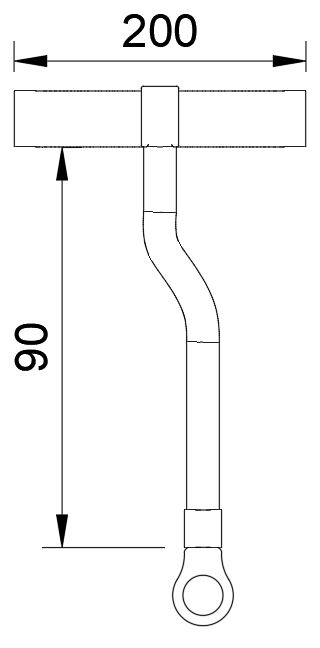

Габаритные размеры контактно-заземляющего проводника КЗП

Размерные характеристики роликовой пружины постоянного давления ППД.

Габариты КМП, мм

80х27х18

Ширина и высота устройства в сборе (с учетом закреплен-ного кабеля внешним диаметром 25 мм) не более, мм

28х49

Вес в сборе, не более, г.

100

Диаметр внешней оболочки кабеля в пределах габаритов устройства / максимальный, мм

8 – 25 / 35

Внешний диаметр заземляемого экрана, брони или металлической оболочки кабеля, мм

ППД №0 - 7-13 / ППД №1- 11-23 / ППД №2 -11-30

Переходное сопротивление при собранном устройстве в цепи КЗП – контакт заземления КМП, не более, Ом

0,015

Максимальный длительный ток в цепи КЗП – контакт заземления КМП, А

Климатическое исполнение по ГОСТ 15150-69

У 2.1

Срок службы, лет

Гарантийный срок с момента ввода в эксплуатацию, месяцев

24 (но не более 30 с даты выпуска)

Устройство для заземления экранов и брони кабелей УЗ-ЭБК ДР предназначено для заземления металлических элементов кабеля из различных материалов (экранов, брони или металлической оболочки) а также надёжного крепления кабеля. УЗ-ЭБК ДР монтируется на рейку DIN, устанавливается на вводах в шкафы, контейнеры, здания и сооружения.

Заземление экранов, брони и металлической оболочки производится с целью обеспечения электромагнитной совместимости, защиты от импульсных помех и электробезопасности (защиты от косвенного прикосновения). УЗ-ЭБК ДР используется для кабелей систем управления, связи, передачи и обработки информации, а также низковольтных кабелей электропитания. Монтаж УЗ-ЭБК ДР не требует пайки, специальных инструментов и навыков.

Комплект поставки УЗ-ЭБК ДР:

- контактно-заземляющий проводник(КЗП);

- контактная монтажная панель (КМП);

- кабельные стяжки;

- роликовая пружина постоянного давления(ППД);

- два винта;

- две зубчатые шайбы;

- наконечник под обжимку/пайку М4.

УЗ-ЭБК ДР выпускается в следующих модификациях:

УЗ-ЭБК-0 ДР – диапазон диаметров 8/15;

УЗ-ЭБК-1 ДР – диапазон диаметров 12/25;

УЗ-ЭБК-2 ДР – диапазон диаметров 16/32.
