Устройства защиты от импульсных перенапряжений (УЗИП) - Силовые

Силовые устройства защиты от импульсных перенапряжений представляют собой важный компонент в системах электрозащиты. Основное назначение силовых УЗИП – это предотвращение повреждения электрических устройств и оборудования, вызванного внезапным резким увеличением напряжения в сети, таких как удар молнии, коммутационное перенапряжение и др.

Малые габариты достигаются за счет отсутствия необходимости установки разделительных дросселей между ступенями защиты, а также благодаря применению дополнительных предохранителей, установленных перед УЗИП. Так как устройства серии 220 VAC, 380 VAC включаются параллельно нагрузке, то не происходит потери мощности при прохождении тока.

УЗИП класса I, I+II используются для защиты оборудования от импульсных перенапряжений, источниками которых являются:
• непосредственные разряды молнии;
• межоблачные разряды;
• коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях.

УЗИП класса испытаний I+II+III предназначены для защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач, межоблачными разрядами, коммутацией нагрузок, остаточных бросков напряжения. Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.

УЗИП класса испытаний II+III предназначены для защиты электрооборудования от импульсных перенапряжений вызванных межоблачными разрядами, коммутацией нагрузок, остаточных бросков напряжения. Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.

УЗИП класса испытаний II предназначены для защиты электрооборудования от коммутационных перенапряжений или как вторая ступень защиты от удара молнии в систему молниезащиты объекта или линию электропередач.

УЗИП класса испытаний III предназначенные для защиты конечных потребителей от остаточных бросков напряжения и дифференциальных перенапряжений. Устанавливаются непосредственно возле защищаемого оборудования.

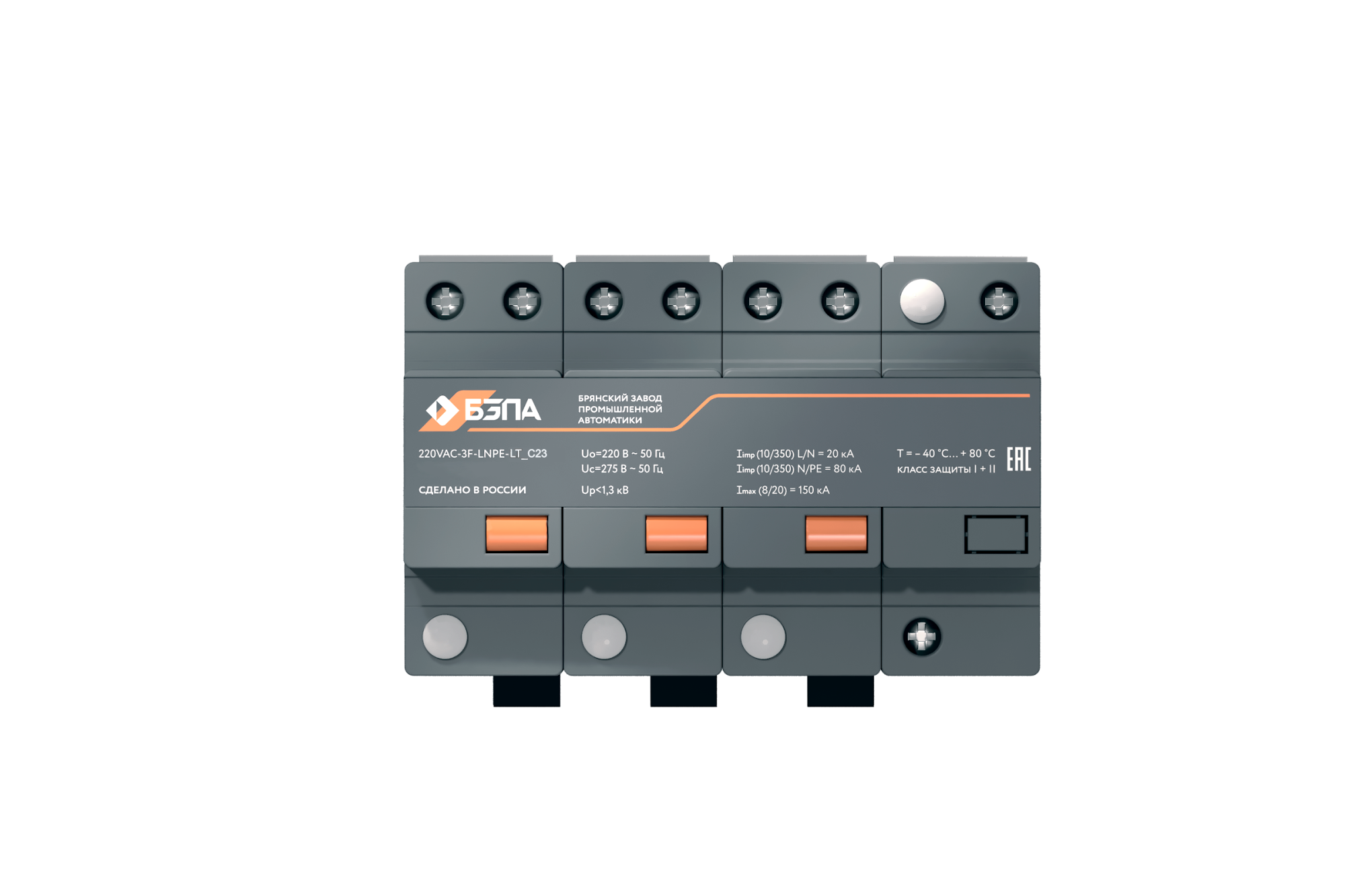

Устройства серии 220VAC, 380VAC применяются для защиты однофазных и трехфазных сетей с системами заземления типа TN-S, TN-C, TT.

В состав УЗИП входят мощные оксидно-цинковые варисторы и газонаполненные разрядники.

Согласно ГОСТ Р 51992 УЗИП класса I применяется для отвода импульсов тока 8/20 мкс и 10/350 мкс. УЗИП класса II должен защищать только от импульсов тока 8/20 мкс. УЗИП класса III испытываются комбинированной волной создаваемой генератором, который подает в разомкнутую цепь импульс напряжения 1,2/50 мкс и в короткозамкнутую цепь — импульс тока 8/20 мкс.
