Устройства защиты от импульсных перенапряжений (УЗИП) - Контрольные и интерфейсные

В телекоммуникационных системах и сетях сбора и обработки данных применяются низковольтные высокочастотные сигналы, поэтому для таких сетей требуются специальные схемы защиты. Изделия, применяемые в этих сетях, должны иметь малую задержку срабатывания и гарантировать быстрое ограничение импульсного напряжения, не влияя при этом на передаваемый сигнал. Устройства защиты оснащены соответствующими пружинными разъемами.

В перечень продукции входят защитные устройства для различных областей применения. Устанавливаются между цепями с интерфейсами RS 485, 0(4) — 20 мА, Ethernet и др.

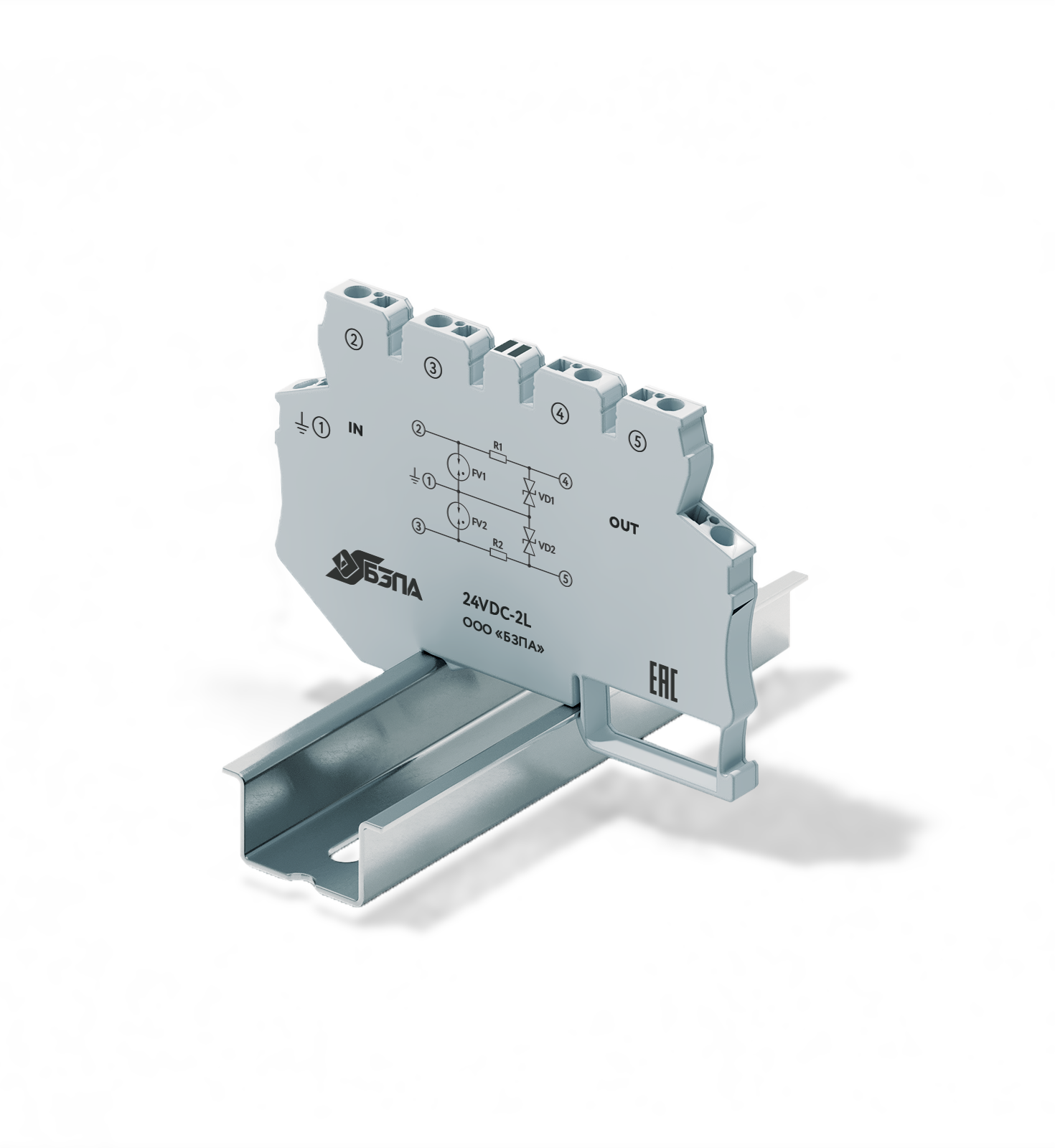

УЗИП нашего производства — одни из самых узких устройств защиты от перенапряжения в России: ширина от 6 мм. В случае использования нескольких устройств, расположенных рядом друг с другом, допускается ставить крышку только на последнее изделие в ряду, что позволит снизить габаритные размеры.

Также для применения в искробезопасных сетях наша компания выпускает УЗИП с маркировкой Ex.

Каждое устройство рекомендуется размещать возле защищаемого оборудования. При проектировании трасс прокладки кабелей необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.

Подключение к шине заземления рекомендуется осуществлять с помощью проводника сечением 1,5 – 2,5 мм², либо через заземляющий контакт на DIN-рейку. Заземляющий проводник должен иметь по возможности наименьшую длину.

По видам защиты подразделяются на:

УЗИП защиты токовой петли 0 (4)-20 мА
УЗИП защиты четырёхпроводной схемы измерения температуры
УЗИП защиты интерфейсной цепи RS-485
УЗИП защиты трёхпроводной сигнальной цепи

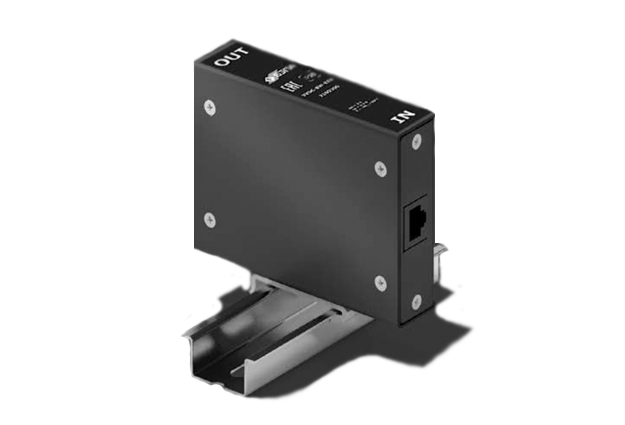

УЗИП защиты интерфейсной цепи Enhernet
Важно учитывать, что правильные установка и подбор контрольных и интерфейсных устройств защиты от импульсных перенапряжений способствуют продлению срока службы оборудования и обеспечивают бесперебойную работу системы в целом.
