Устройства УОЗР

Устройства УОЗР — это опорно-защитное роликовое оборудование, имеющее горизонтальные и верхнее защитные элементы на роликовых опорах и использующиеся для:
- прокладки новых трубопроводных магистралей и ремонта старых труб;
- обеспечения защиты от повреждений изоляционного покрытия трубопровода при протаскивании в кожухе-футляре;
- создания диэлектрического барьера;
- уменьшения тягового усилия при протаскивании рабочего трубопровода в защитном кожухе;
- распределение общего веса рабочего трубопровода равномерно внутри защитного футляра.

ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ УСТРОЙТСВА УОЗР
УОЗР устройства опорно защитные роликовые имеют следующие физико-технические показатели:
Количество сегментов в устройстве диаметром 57-325 мм - 2 шт.
Количество сегментов в устройстве диаметром 377-1420 мм - 3 шт.
Количество роликов в опоре устройства диаметром 57-168 мм - 1 шт.
Количество роликов в опоре устройства диаметром 219-530 мм - 2 шт.
Количество роликов в опоре устройства диаметром 630-1420 мм - 4 шт.
Предел прочности опор при температурах от -40°С до +60°С - не менее 120 кг/см2
Диэлектрическая проницаемость опор при частоте 10⁶ - не более 2,4 Гц
Удельное объемное сопротивление - не менее 10 Ом/см.

МОНТАЖ ОБОРУДОВАНИЯ

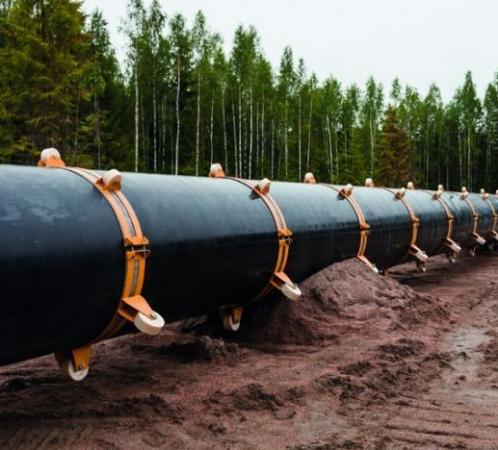

Устройства опорно защитные роликовые устанавливаются поверх кожуха и закрепляются специальными элементами, включенные в комплект УОЗР.
