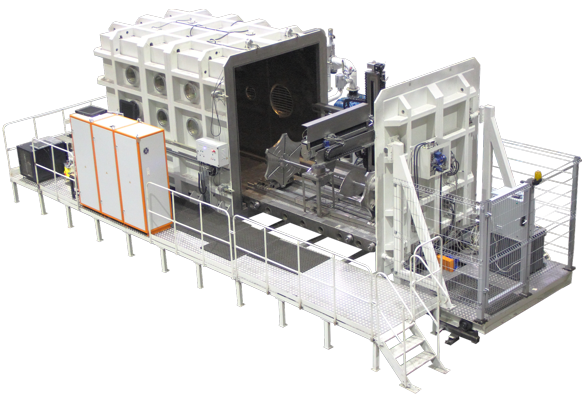

Установка электронно-лучевой сварки «ЭЛУ-20РЗ»

Установка «ЭЛУ-20РЗ» предназначена для прецизионной электронно-лучевой сварки круговых, кольцевых, прямолинейных швов на изделиях из высокопрочных сталей и сплавов на основе никеля, титана, ниобия, молибдена, меди, алюминия, а также разнородных металлических материалов толщиной до 100мм.

Основные узлы установки электронно-лучевой сварки «ЭЛУ-20РЗ»:
- Рабочая камера,
- Станочный комплекс,
- Энергокомплекс,
- Вакуумная система,
- Пневмосистема,
- Система водоохлаждения,
- Электроразводка,
- Система управления.

Основные технические
характеристики

Диаметр изделия, мм 50 - 1000
Длина изделия, мм 2500
Высота изделия, мм 800
Масса свариваемого изделия, кг до 2000
Внутренние размеры камеры, (Д*В*Ш), мм 4000*2200*2000
Диаметр планшайбы, мм 1050
Количество управляемых координат перемещения изделия 1 (вращение)
Количество управляемых координат перемещения ЭЛ 3 (Х,Y,Z)
Перемещение ЭЛП по координате Х, вдоль камеры, мм 3000
Перемещение ЭЛП по координате Y, поперек камеры, мм 1200
Перемещение ЭЛП по координате Z, по высоте камеры, мм 1000
Угол наклона ЭЛП в плоскости ХZ, ручной, ° 0 - 90
Угол наклона ЭЛП в плоскости ХY, ручной, ° 0 - 45
Скорость перемещения ЭЛП, мм/с 30 - 40
Число оборотов планшайбы, об/мин 0,05 - 6
Точность позиционирования ЭЛП, мм ±0,05
Точность позиционирования манипуляторов, мм ±0,02
Рабочий вакуум в камере, Па (мм рт.ст) 1,33*10-2 (1*10-4)
Рабочий вакуум в электронной пушке, Па (мм рт.ст) 6,65*10-3 (5*10-5)
Время создания вакуума (при повторной откачке), минут 20
Натекание воздуха в камеру, л.Па/с (л.мкм рт.ст/с) 6×10-4 (4,5)
Мощность дозы рентгеновского излучения на расстоянии 100 мм от поверхности камеры, мкР/ч 1,0
Уровень шума от работы вакуумной системы, дБА 80
Напряжение питающей сети, В 380/220±10%
Частота, Гц 50±1
Установленная мощность установки, кВт 120
Давление охлаждающей воды, МПа (кгс/см2) 0,2 - 0,4 (2 - 4)
Расход воды, м3/ч, не менее 6,0
Давление сжатого воздуха, МПа (кг/см2) 0,4 - 0,5 (4 - 5)
Расход воздуха за один рабочий цикл, м3 0,05
Максимальная мощность луча, кВА 28 - 30
Ускоряющее напряжение, кВ 30
Габаритные размеры установки (Д*Ш*В), мм 11350* 7000*3000
