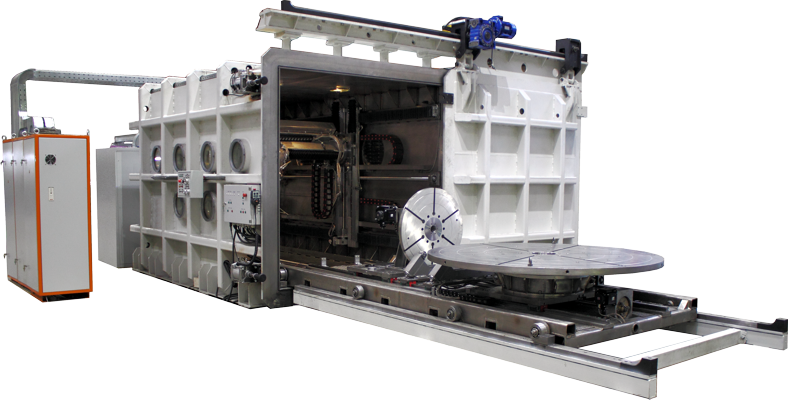

Установка электронно-лучевой сварки «ЭЛУ-20РС»

Установка «ЭЛУ-20РС», предназначена для прецизионной электронно-лучевой сварки, пайки и локальной термообработки в вакууме тел вращения из конструкционных сталей, алюминиевых и титановых сплавов.

В состав установки входят:
- Камера вакуумная;
- Система освещения вакуумной камеры;
- Электронно-лучевая пушка;
- Манипулятор электронно-лучевой пушки;
- Платформа загрузочная;
- Манипулятор сварочный;
- Энергетический блок;
- Система вакуумная;
- Система охлаждения;
- Система блокировок;
- Система наблюдения места сварки;
- Система поиска стыка;
- Автоматизированная система управления технологическим комплексом;
- Система документирования результатов контроля отработки управляющей программы;
- Рабочее место оператора;
- Рабочее место технолога;
- Пульт управления.

Основные технические
характеристики

Рабочий объём вакуумной камеры, м3 17
Внутренние размеры камеры (Д*Ш*В), мм 4000*2100*2100
Потребляемая мощность, кВт 140
Грузоподъёмность манипулятора вращения с горизонтальной / вертикальной осью, кг 1300 / 1300
Размеры свариваемых изделий на манипуляторе с горизонтальной осью вращения (Ø*Д), мм 600*2700
Размеры свариваемых изделий на манипуляторе с вертикальной осью вращения при вертикальном расположении пушки (Ø*Д), мм 1400*600
Размеры свариваемых изделий на манипуляторе с вертикальной осью вращения при горизонтальном расположении пушки (Ø*Д), мм 1950*1600
Рабочее давление в камере, Па (мм рт. ст.) 1,3*10-2 (l*l0-4)
Рабочее давление в электронно-лучевой пушке, Па (мм рт. ст.) 6,6*10-3 (5*10-5)
Время достижения рабочего давления в вакуумной камере и электронно-лучевой пушке при повторной откачке, минут ≤30
Визуализация зоны стыка Видеокамерой или по вторичным электронам
Способ совмещения луча со стыком Запись траектории по точкам, затем автоматическое совмещение луча со стыком отклонением луча или смещением пушки
Уровень рентгеновского излучения на расстоянии 100 мм от поверхности установки, мкГр/ч (мкР/с) ≤1,0 (0,03)
Габаритные размеры (Д*Ш*В) мм 12000*7000*4500
Диапазон изменения тока электронного пучка, мА 1 - 1000
Нестабильность ускоряющего напряжения, % ±0,5
Ускоряющее напряжение электронно-лучевой пушки, кВ 60
Мощность электронно-лучевой пушки, кВт 40
Номинальное напряжение трёхфазной питающей сети 50 Гц, В 400
Количество одновременно управляемых координат 4 (X, Y, Z, А или С)
Продольное перемещение манипулятора электронной пушки (X), мм 2700
Поперечное перемещение манипулятора электронной пушки (Y), мм 900
Вертикальное перемещение манипулятора электронной пушки (Z), мм 800
Поворот настроечный манипулятора (XZ), ° 0 - 90
