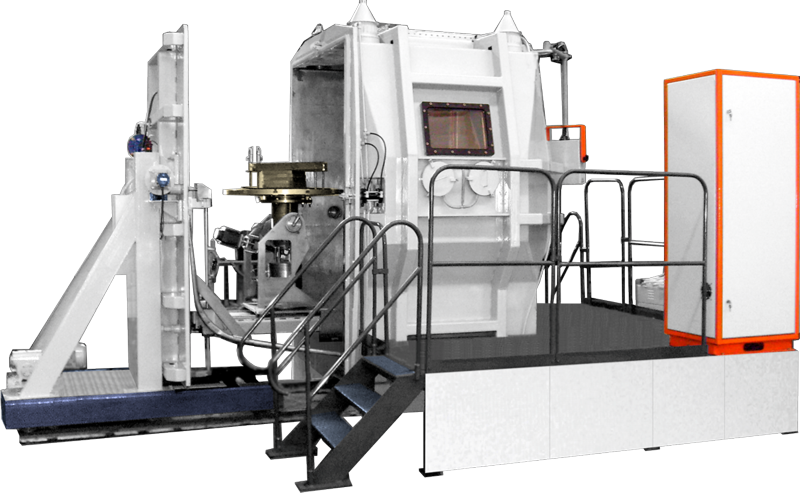

Установка для сварки в контролируемой среде «УСКС-25»

Установка «УСКС-25» предназначена для электродуговой сварки химически активных металлов и сплавов на их основе в инертной среде.
Рабочий процесс осуществляется в герметичной камере с контролируемой средой аргона ручной сварочной горелкой.

В состав установки входят следующие основные узлы и системы:

- Камера рабочая;
- Крышка откатная;
- Манипулятор;
- Система вакуумная;
- Электроразводка;
- Источник питания;
- Горелка РГА-400 водоохлаждаемая;
- Система управления.

Основные технические
характеристики
Напряжение питающей сети, В 380±10%
Номинальная частота, Гц 50±1
Число фаз, шт. 3
Свариваемые материалы химически активные металлы и сплавы на их основе
Габаритные размеры свариваемых корпусных изделий (Ø*В), мм 800*400
Максимальный вес свариваемого изделия с оснасткой, кг 250
Габаритные размеры рабочего пространства камеры вакуумной (Д*Ш*В), мм 1710*1685*2300
Объем камеры, м3 5,44
Время достижения предельного вакуума 6,6*10-3 Па (5*10-5 мм рт.ст.) при подготовленной к работе высоковакуумной линии, мин. 25
Контролируемая среда аргон
Количество рабочих мест 2
Максимальный сварочный ток, А 400
Количество рабочих координат манипулятор 6
Перемещение манипулятора с изделием по оси Х, мм 250
Перемещение манипулятора с изделием по оси У, мм ± 200
Перемещение манипулятора с изделием по оси Z, мм 820
Наклон планшайбы с изделием от горизонтального расположения оси планшайбы, ° (-30) – (+120)
Вращение планшайбы с изделием вокруг наклоняемой оси ручное, ° 360
Вращение манипулятора вокруг вертикальной оси, ° 90
Перемещение крышки с манипулятором, мм 1250
Габаритные размеры установки (Д*Ш*В), мм 5470*5050*3030
