Установка для электродуговой сварки в инертной среде «УСКС-31»

Установка для электродуговой сварки в инертной среде «УСКС-31»

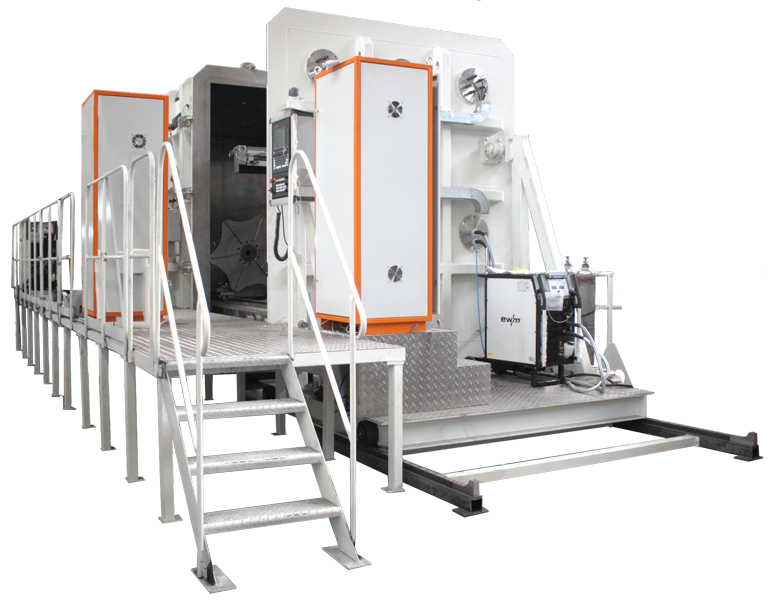

Установка «УСКС-31» предназначена для электродуговой сварки швов сложной геометрической формы (одновременная интерполяция по 5-и осям) химически активных металлов и сплавов на их основе в инертной среде.

Процесс электродуговой сварки изделий осуществляется в рабочей камере, оснащенной манипулятором изделия (обеспечивает закрепление, наклон и вращение изделия) и манипулятором сварочной головки (обеспечивает линейное перемещение по трем осям и наклон головки).

Установка «УСКС-31» состоит из следующих основных узлов и механизмов:

- Камера вакуумная;
- Станочный комплекс;
- Головка сварочная;
- Крышка откатная;
- Система вакуумная;
- Система пневматическая;
- Система водяного охлаждения;
- Система напуска инертного газа аргона (Аr);
- Система видеонаблюдения;
- Система управления;
- Источник питания;
- Газоанализатор «Оникс»;
- Газоанализатор «Свет»;
- Газоэлектроразводка;
- Ручные водоохлаждаемые сварочные горелки.

Основные технические данные

Габаритные размеры рабочего пространства камеры – Д*Ш*В, мм 3600*2000*2750

Контролируемая среда Аргон

Предельный вакуум, мм рт. ст (Па) 1×10-4 (1,33×10-2)

Время заполнения камеры аргоном, мин 1 - 3

Рабочее давление аргона в камере кгс /см2 от 1,01 до 1,03

Предельное давление аргона в камере кгс /см2 от 1,04 до 1,05

Ход сварочной головки по координатам х, y, zмм 2000, 1000, 500

Точность позиционирования, мм ±0,05

Поворот сварочной головки в плоскостях – xz, yz, град. ±45, ±45

Наклон манипулятора заготовки, град 90

Скорость подачи присадочной проволоки, м/ч от 10 до 100

Скорость сварки, м/ч от 5 до 60

Максимальный сварочный ток, А до 400

Масса свариваемых конструкций, кг 50-200

Габаритные размеры свариваемых изделий – Д*Ш*В, мм 500-2000*400-1000*300-1000

Потребляемая мощность, кВт 75

Холодопроизводительность системы охлаждения на базе чиллера, кВт 19

Напряжение питающей сети, В 220/380; 50Гц

Пневмосистема сжатого воздуха, МПа 0,4 - 0,6
