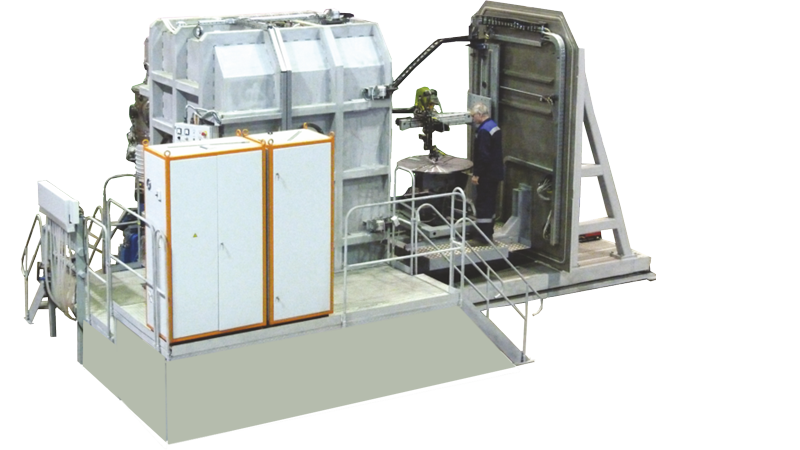

Установка для электродуговой сварки в инертной среде «УСКС-27»

Установка "УСКС-27" предназначена для автоматической и ручной дуговой сварки неплавящимся электродом в контролируемой среде кольцевых и продольных швов изделий из химически активных металлов и сплавов на их основе, устанавливаемых на планшайбе вращателя, с присадочной проволокой или без нее.

Максимальный диаметр свариваемых изделий 800 мм, максимальная высота – 800 мм,
максимальный вес свариваемого изделия – 250 кг.

Основные технические
характеристики
Габаритные размеры свариваемых деталей и сборочных единиц (Д*Ø*Ш), мм

800*800*800

Максимальный вес свариваемого изделия, кг 250

Габаритные размеры рабочего пространства камеры вакуумной (Д*Ш*В), мм 2000*2076*2984

Объем камеры, м3 12,4

Предельный вакуум в камере, Па (мм рт.ст.)6,6*10-3(5*10-5)

Время вакууммирования, мин.20-30

Время заполнения камеры аргоном, мин.1-3

Количество перчаточных вводов 4

Количество горелок 150 А сварочных ручных 1

Количество горелок 400 А сварочных ручных 1

Количество головок сварочных для автоматической сварки 1

Максимальный сварочный ток, А 400

Количество рабочих координат манипулятора 3

Угол наклона оси вращения планшайбы вращателя относительно станины, °0¸90

Наибольший угол поворота планшайбы, °±360

Частота вращения планшайбы, об/мин. 0,025-2,5

Продольное перемещение консоли сварочной головки, мм 1110

Вертикальное перемещение консоли сварочной головки, мм 545

Поперечное перемещение сварочной головки, мм 630

Вертикальное перемещение сварочной головки, мм 230

Поперечное перемещение вращателя, мм 200

Скорость сварки автоматической дуговой, м/с 0,0014 - 0,017

Скорость подачи присадочной проволоки, м/с 0,0028 - 0,028

Диаметр вольфрамового электрода, мм 1¸6

Диаметр присадочной проволоки, мм 1,2; 1,6; 2,0

Амплитуда колебания электрода, мм ±1¸ ±5

Частота колебаний электрода, Гц 25

Управление перемещением вращателя с изделием и наклоном планшайбы с пульта сварщика

Включение источника питания, регулировка тока с пульта сварщика или педалью ножной

Включение продольного, поперечного и вертикального перемещений головки сварочной с пульта сварщика

Потребляемая мощность, кВт 50Г

Габаритные размеры установки (Д*Ш*В), мм 7465*6160*3950
