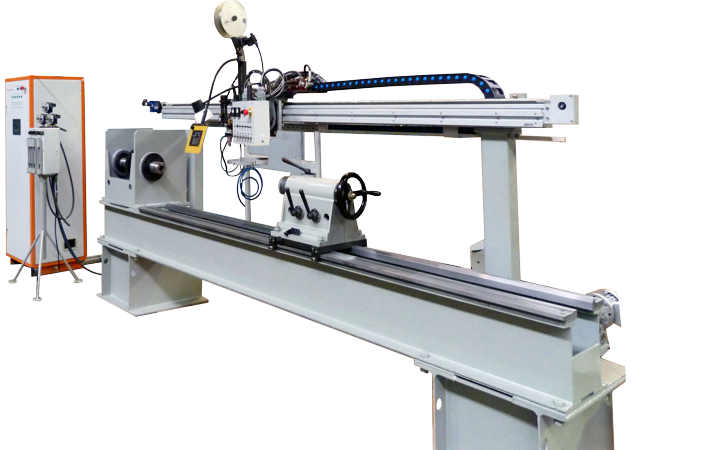

Установка автоматической аргонодуговой сварки кольцевых швов «УСК-2500Р»

Установка «УСК-2500Р» для автоматической аргонодуговой сварки предназначена для осуществления процесса сварки кольцевых швов.
На направляющих станины установки «УСК-2500Р» располагается люнет с возможностью его перемещения вдоль направляющих.
Шпиндель вращателя является полым, что обеспечивает подачу аргона для защиты корня шва. Задняя бабка с подпружиненной пинолью служит для осуществления поджима привариваемых узлов к трубе при усадке сварного шва.
Сварочная головка модели «АСГВ-4АРК» располагается на каретке, перемещаемой по направляющей балке параллельно станине установки. Механизмы сварочной головки оснащены современными сервоприводами. Также установка укомплектована механизмом линейного перемещения длиной 3000 мм, шкафом с электроаппаратурой, пультом оператора, газовым блоком, универсальным выпрямителем для сварки неплавящимся электродом ВСВУ-400 и системой газоводоэлектроразводки.

Основные технические
характеристики

Максимальный диаметр изделия, устанавливаемого над станиной, мм 580

Максимальная длина изделия, мм 2500

Число оборотов шпинделя вращателя, об/мин 0,1–10

Регулирование чисел оборотов бесступенчатое

Мощность электродвигателя вращателя, кВт 1,0

Стабилизированная скорость подачи присадочной проволоки, м/час 10 – 80

Диаметр присадочной проволоки, мм 1,2; 1,6; 2,0

Частота колебания горелки, Гц0 - 2,5

Амплитуда колебания горелки, мм ±1 - ±5

Перемещение установочное головки сварочной по балке механизированное

Перемещение задней бабки по направляющим станины механизированное

Диапазон регулирования сварочного тока, А5* 400
