Укрытия УЗМГ, ЗУМГ

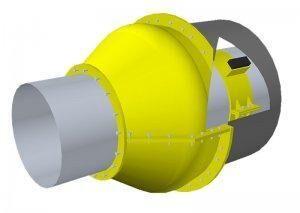

Укрытие УЗМГ - это оборудование, которое внешне представляет собой сборный защитный кожух, состоящий из стеклопластика и чехла из нетканого иглопробивного материала.

Техническая и эксплуатационная часть манжет ЗУМГ регламентирована ТУ 2296-009-01297858-2005.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Укрытие защитное УЗМГ используется для обеспечения защиты герметизирующей манжеты, установленной на трубу диаметром от 108 мм до 1220 мм и диаметром футляра от 325 мм до 1720 м.

ТЕХНИЧЕСКАЯ КАРТА И ТЕХНОЛОГИЯ МОНТАЖА УКРЫТИЙ УЗМГ
В соответствии с размером трубопровода подбирается соответствующая модель устройства защиты манжет герметизирующих:
УЗМГ 108/325
УЗМГ 159/377
УЗМГ 219/426
УЗМГ 219/530
УЗМГ 219/720
УЗМГ 273/426
УЗМГ 273/530
УЗМГ 273/720
УЗМГ 377/630
УЗМГ 426/630
УЗМГ 426/720
УЗМГ 530/720
УЗМГ 530/820
УЗМГ 820/1020
УЗМГ 1020/1220
УЗМГ 1020/1420
УЗМГ 1067/1420
УЗМГ 1067/1420
УЗМГ 1067/1620
УЗМГ 1220/1420
УЗМГ 1220/1720
Вышеперечисленные модификации устройства устанавливается поверх герметизирующей манжеты. При чем, торец манжеты должен выступать от торца защитного кожуха не менее чем на 70 мм. Затем, к торцу манжеты вплотную устанавливается стеклопластиковое кольцо шириной около 300 мм и осуществляется крепеж манжеты к трубе и ее фиксация хомутами. После чего манжета обмазывается клеевым составом и на данный клейкий слой наматывается защитное кольцо и устанавливается УЗМГ.
