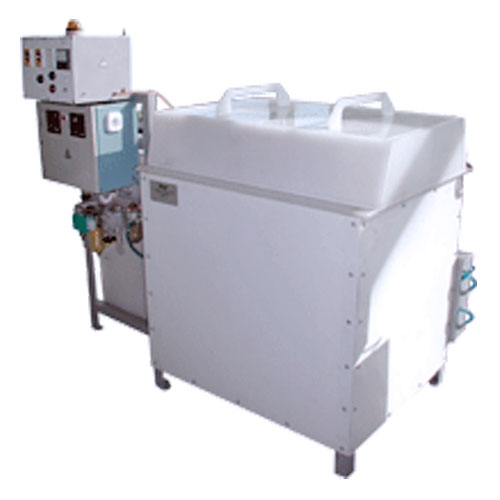

УХН-50М Установка химического никелирования

Установка УХН-50М предназначена для химического никелирования деталей из сталей углеродистой и коррозионностойкой, алюминия, титана, меди и сплавов на их основе с многократным использованием раствора. Установка УХН-50М обеспечивает покрытие деталей сложной конфигурации, не способствующих образованию газовых "пробок". В отверстиях, каналах, вырезах, на вогнутых участках глубоко профилированных деталей толщина покрытия снижается на 50% в сравнении с наружными поверхностями. В глухих отверстиях d5 - d12 мм и сквозных отверстиях d1,5 - d6 мм толщина покрытия нормируется на глубине одного диаметра. Установка химического никелирования УХН-50М предназначена для эксплуатации в зонах меренно холодного климата в помещениях с принудительной вентиляцией, климатическое исполнение УХЛ, категория размещения 4.
Технические характеристики:
Производительность, м2/ч 0,5
Скорость покрытия, мкм/ч (не менее) 15
Поверхность одновременно покрываемых деталей, м2 (не более) 0,5
Объём ванны-реактора, л 60±1
Объем реакционной зоны, л 48±2
Нагрев верхней зоны ванны-реактора (через стенки) ТЭН
Температура раствора в рабочей зоне, °К 362±2
Температура раствора в рабочей зоне, °С 90±2
Время разогрева раствора до рабочей температуры, мин 60
Глубина рабочей зоны, мм 300
Охлаждение нижней зоны ванны-реактора водой
Объём бака корректировочного, л 30
Подача корректировочного раствора перистальтический насос
Подача раствора аммиака перистальтический насос
Максимальные габариты покрываемой детали, мм 300х300х250
Энергетика:
напряжение переменного трехфазного тока частотой 50 Гц, В 380
давление технического водопровода, МПа (не менее) 0,1
потребляемая мощность, кВТ, не более 7
Габариты, мм:
модуль никелирования 650х950х1150
стойка управления 600х300х1200
Масса, кг 100
