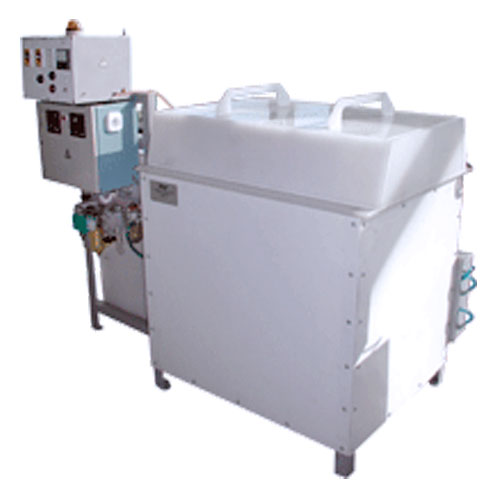

УХН-400М Установка химического никелирования

Установка УХН-400М предназначена для химического никелирования деталей сложной конфигурации из углеродистых и коррозионностойких сталей, алюминия, титана, меди и сплавов на их основе с многократным использованием раствора. УстановкаУХН-400М обеспечивает покрытие деталей сложной конфигурации, не способствующих образованию газовых "пробок". В отверстиях, каналах, вырезах, на вогнутых участках глубоко профилированных деталей толщина покрытия снижается на 50% в сравнении с наружными поверхностями. В глухих отверстиях d5 - d12 мм и сквозных отверстиях d1,5 - d6 мм толщина покрытия нормируется на глубине одного диаметра. Установка УХН-400М предназначена для эксплуатации в зонах умеренно холодного климата в помещениях с принудительной вентиляцией, климатическое исполнение УХЛ, категория размещения 4.
Технические характеристики:
Параметр Значение
Производительность, м2/ч 4,0
Скорость осаждения покрытия, мкм/ч (не менее) 15
Поверхность одновременно покрываемых деталей, м2 (не более) 4,0
Вес деталей, одновременно завешиваемых на механизм качания, кг, не более 20
Общий объём ванны, л 560
Объем рабочей зоны, л 400
Внутренние размеры рабочей зоны, мм:
длинна 1200
ширина 550
глубина 700
Обогрев (через стенки) ТЭН
Контроль температуры (на стенках и в растворе) двухканальный
Температура раствора в рабочей зоне, °К 363±2
Температура раствора в рабочей зоне, °С 90±2
Время разогрева раствора до рабочей температуры, мин 100
Максимальные габариты покрываемой детали, мм 1100х400х600
Механизм подачи корректировочного раствора перистальтический насос
Механизм подачи раствора аммиака перистальтический насос
Энергетика:
напряжение переменного трехфазного тока частотой 50 Гц, В 380
давление технического водопровода, МПа (не менее) 0,1
потребляемая мощность, кВТ, не более 35
Габариты, мм 1700х1000х1400
Габариты ванны-реактора, мм 1200х550х900
Масса установки, кг, не более 300
