Тестер модулей защиты "Гроза"

Тестер модулей защиты «Гроза» предназначен для автоматизированной проверки исправности и измерения параметров устройств защиты от перенапряжений (УЗИП) различных типов. Статическое напряжение пробоя разрядников, классификационное напряжение варисторов и полупроводниковых элементов измеряется в пределах до 550 Вольт. Интерфейс с компьютером позволяет выполнять серию измерений с заданным набором параметров, обработку и архивацию результатов. Для подключения устройств различных типов используются управляемые адаптеры или измерительные шнуры.

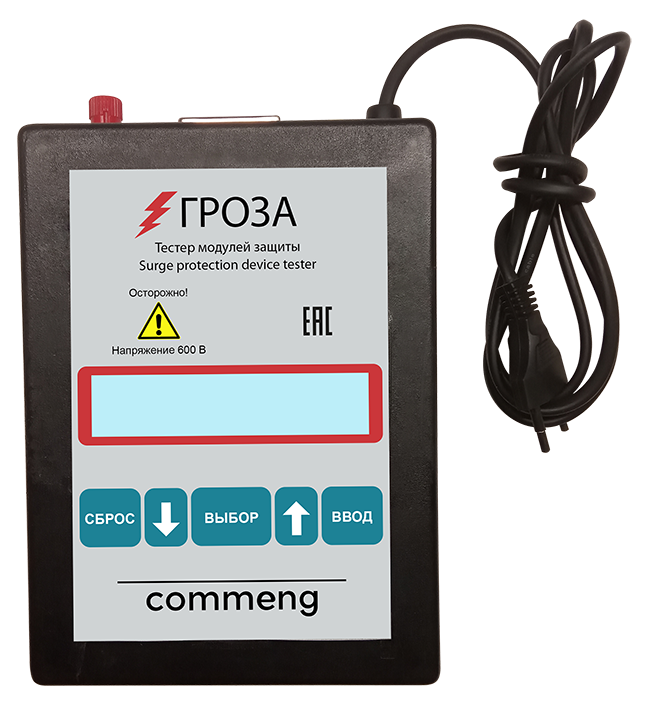

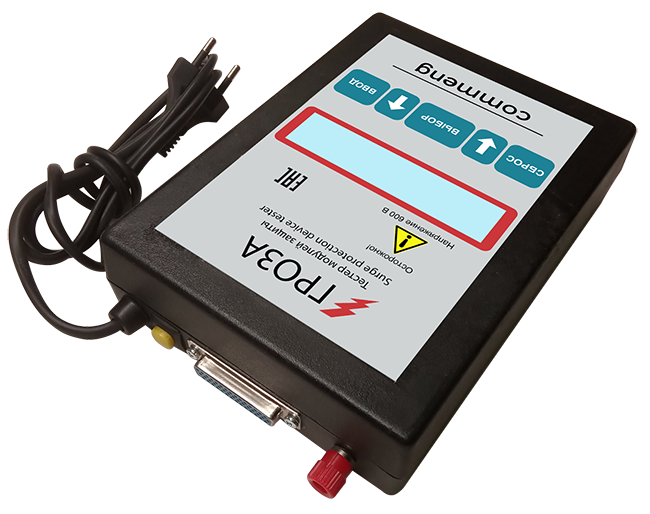

Тестер модулей защиты «Гроза» выполнен в настольном корпусе, питается от сети переменного напряжения. Для подключения адаптеров используется 44-контактный разъем, измерительного шнура – гнезда «банан», компьютера – USB-порт.

Для измерения параметров УЗИП, имеющих несколько выводов, используются управляемые измерительные адаптеры, подключаемые к тестеру с помощью соединительного кабеля:
– адаптер для модулей кроссовой защиты (десять1-парных или 10-парный модуль).

– адаптер для устройств защиты Etherhet (два устройства).
Имеется возможность проведения измерений 1- и 2-полюсных УЗИП в ручном режиме с помощью измерительного шнура.

Использование интерфейса с компьютером вместе с управляемыми измерительными адаптерами позволяет быстро выполнять большое количество серий проверки однотипных устройств.

Перед началом работы задается набор контролируемых параметров и допустимые.

Измеряемые параметры

- статическое напряжение пробоя разрядников;

- классификационное напряжение варисторов, супрессоров, тиристоров, стабилитронов;

- вносимое в провод сопротивление и омическая асимметрия между проводами пары;

- сопротивление изоляции.

Область применения.
Тестер применяется для измерения параметров и контроля исправности устройств и элементов защиты импульсных перенапряжений при эксплуатации технических систем, содержащих в своем составе такие устройства, а так для контроля качества при производстве устройств защиты.

Тестер «Гроза» является испытательным оборудованием и поставляется с первичной аттестацией.

Метрологические характеристики
ТМЗ не является измерительным прибором, а испытательным оборудованием и подлежит аттестации в соответствии с ГОСТ Р 8.568-97 и поставляется с первичной аттестацией. Периодичность аттестации – 1 год. Методику аттестации можно скачать с сайта commeng.ru или запросить у производителя. Дополнительные метрологические характеристики находятся в соответствующем разделе Руководства по эксплуатации.

Для ускорения процесса измерений кроме стандартной (100 В/с) используется увеличенная (1000 В/с) скорость нарастания испытательного напряжения.

Программное обеспечение

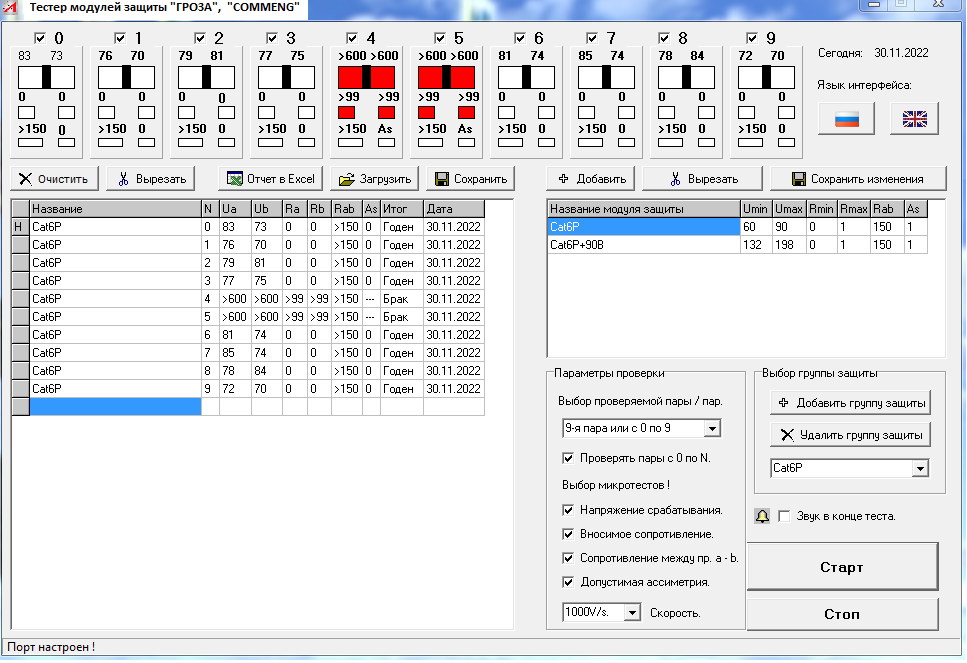

Программное обеспечение, устанавливаемое на персональный компьютер ПК, разработано для управления ТМЗ через USB порт, приема информации от измерительного тестера, с последующим выводом ее на монитор ПК в удобных и наглядных для восприятия пользователем формах (таких как графическая и звуковая).

Скачать программу для ТМЗ можно с сайта Commeng.ru
Для работы программы необходима операционная система не ниже Windows 7.

После установки программы на ПК, перед началом работы, задается набор контролируемых параметров, их допустимые отклонения и алгоритм измерения

Указания по эксплуатации
Управление Тестером производится как с клавиатуры, расположенной на приборе и выводом информации о результатах измерения на дисплей, так и от компьютера по USB-интерфейсу, с выводом информации о результатах измерения на экран монитора.

В первом случае режим (ручной) служит для измерения параметров 1- и 2-полюсных элементов и устройств защиты с применением измерительного кабеля.

Во втором (автоматизированный режим) – для проверки различных типов устройств с использованием ПК, программного обеспечения (ПО) и управляемых измерительных адаптеров (приобретаются отдельно).

Для автоматизированного режима измерения необходимо использовать адаптеры, которые подключаются к тестеру кабелем через разъем DHS-44. С помощью измерительного адаптера «АИ Гроза-ПК1» можно за один цикл проверить 10 модулей кроссовой защиты. Адаптер «АИ Гроза-8с8р» тестирует два модуля защиты с разъемом RJ-45 за цикл.

Генератор испытательного напряжения формирует сигнал напряжением до 550В, однако ток ограничен значением 2mA, что является безопасным для человека.

Подробное описание работы с тестером описано в Руководстве по Эксплуатации.

Маркировка, упаковка, гарантия, комплектация
На нижней стороне корпуса изделия находится шильдик, где указывается заводской номер, месяц и год выпуска. Упаковка производится в полиэтиленовую и картонную тару.

Гарантийный срок изделия – 12 месяцев с момента ввода прибора в эксплуатацию, но не более 18 месяцев с даты выпуска. Срок службы и хранения – 5 лет.

В комплект поставки входят:

1. Тестер модулей защиты «Гроза» - 1шт.

2. Соединительный кабель DB-44m/f - 1шт.

3. Измерительный кабель «банан-крокодил» - 1шт.

4. Соединительный кабель «банан-банан» - 1шт.

5. Соединительный кабель USB 2.0 A-plug - 1шт.

6. Тестовый модуль.

7. Руководство по эксплуатации.

8. Аттестат.

9. Паспорт.

Информация для заказа.
Во избежание ошибок в проектной и конструкторской документации, при закупке следует указывать точное название устройства и производителя.

Пример указания при заказе:

Тестер модулей защиты ТМЗ «Гроза»

Адаптер измерительный АИ «Гроза-ПК1»

Адаптер измерительный АИ «Гроза-8с8р»

Производитель - ООО «Комменж».
