Высокотемпературные датчики серии ВТН предназначены для измерения деформаций в деталях машин и оборудования, включая реактивные двигатели, при статических и динамических нагрузках в диапазоне температур -269…+1150°C.

Чувствительная сетка датчика изготовлена из железо-хромоалюминиевой проволоки диаметром 20…30 мкм.

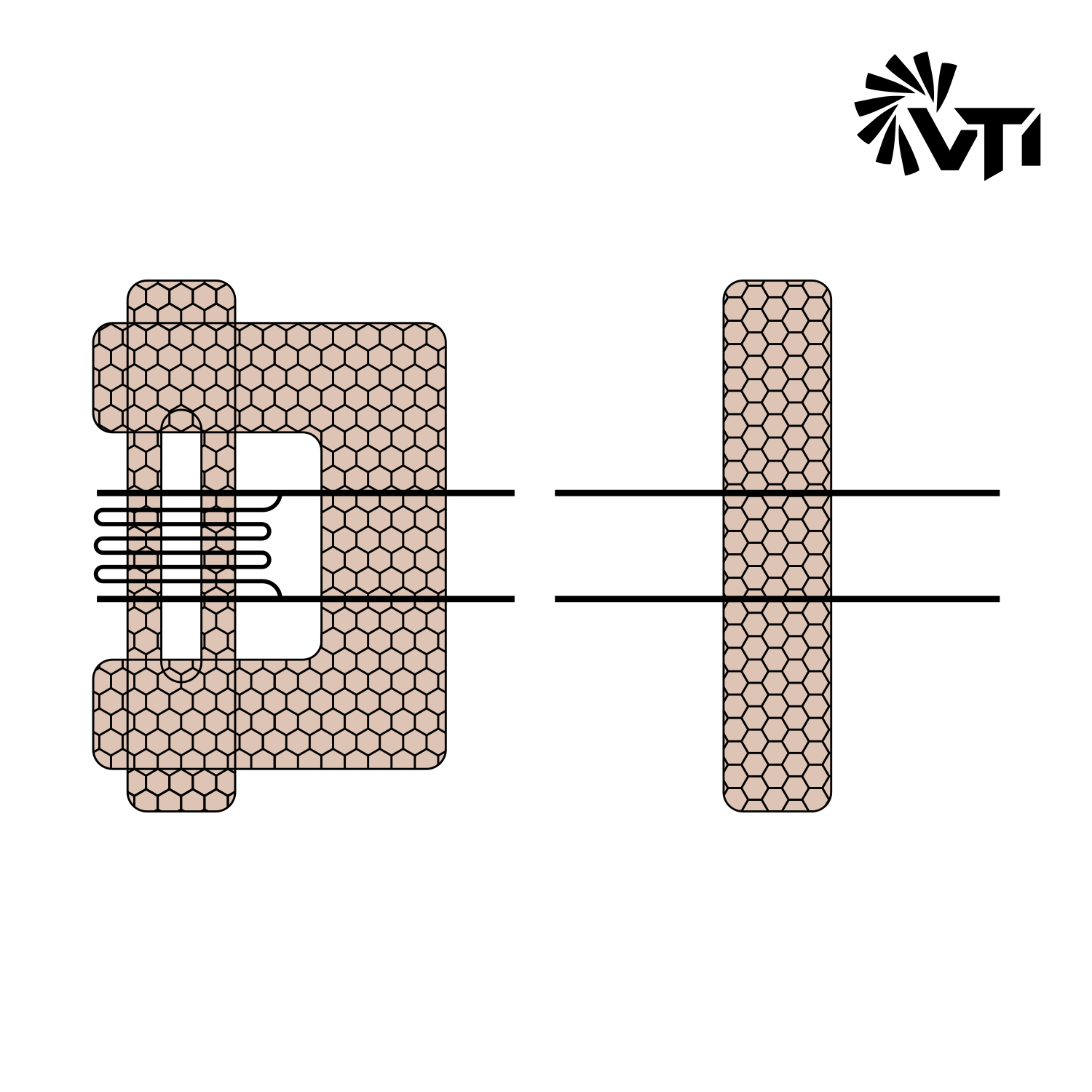

Тензодатчик крепится с помощью временного держателя, который возможен в двух вариантах: фильтровальная бумага или ПТФЭ, армированный стекловолокном.

Подводящие провода изготавливаются из железо-хромоалюминиевой проволоки толщиной 0,07…0,15 мм. Подводящий провод может быть выполнен в виде круглой или плоской ленты. Стандартный диаметр подводящих проводов составляет 0,1 мм, а стандартная длина подводящих проводов – 50 мм; оба параметра могут быть дополнительно скорректированы по запросу. Типичное сопротивление одной пары стандартных проводов диаметром 0,1 мм и длиной 50 мм составляет около 13 Ом. Номинальное сопротивление датчика указано без учета сопротивления подводящих проводов (только чувствительная сетка).
