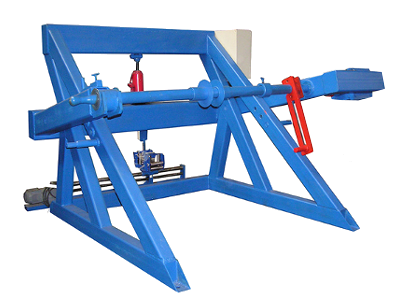

Станок для намотки кабеля УПК-22ПРГ с АКУ

СТАНОК ДЛЯ НАМОТКИ КАБЕЛЯ УПК-22ПРГ с АКУ
УПК-22ПРГ с АКУ - станок тяжелого класса с автоматическим кабелеукладчиком, предназначен для автоматической перемотки кабельно-проводниковой продукции и других длинномеров, диаметром до 65 мм. Диапазон используемых кабельных барабанов с 16 по 22 типоразмер. Станок предназначен для намотки кабеля на барабан. Технологический контроль длины осуществляется измерителем ИДМ-65, реализованном на электронном счетчике ИД-2.
КОНСТРУКЦИЯ УПК-22ПРГ с АКУ СОСТОИТ ИЗ :
- автоматического кабелеукладчика, совмещенного с измерителем длины ИДМ-65;
- приемной стойки, максимальной грузоподъемностью 3 тонны.
ПРЕИМУЩЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-22ПРГ с АКУ:
- приемная стойка устройства оснащена гидравлическим подъемником для поднятия и опускания барабанов с кабелем, что позволяет производить отмотку кабеля без привлечения грузоподъемных механизмов;
- в качестве дополнительной комплектации может поставляться технологический барабан, позволяющий наматывать кабель массой до 2000 кг;
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- плавный пуск, преобразователь частоты позволяет плавно изменять скорость перемотки от 0 до 30 оборотов в минуту;
- наличие в конструкции станка кабелеукладчика позволяет получать более плотную укладку;
- имеет автоматический привод и не требует управления оператором;
- наличие опции автоматического останова по достижении запрограммированной длины;
- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство;
- опция звукового сигнала при достижении установленной длины;
- реверсивное вращение;
- в стандартной комплектации предусмотрен сетевой дроссель для стабилизации напряжения;
- защита электродвигателя от скачков напряжения, короткого замыкания, перегрева;
- надежность и высокая производительность.

Частота переменного тока, Гц 48-63
Потребляемая мощность, кВт, не более 4
Принцип подъема гидравлический домкрат
Минимальный типоразмер барабана 16
Максимальный типоразмер барабана 22
Диаметр барабана, м., не более 2,2
Ширина барабана, м., не более 1,4
Диаметр измеряемого кабеля, мм 3-65
Принцип раскладки кабеля автоматический кабелеукладчик (АКУ)
Шаг укладки, мм 1100
Точность измерения длины, % +/-1
Скорость вращения приводного вала, м/мин 0-30 (плавно)
Счетчик длины кабеля ИД-2 (электронный)
Индикация измерения длины цифровая
Время разгона в режиме плавного пуска, с 3 (возможно изменять)
Защита электродвигателя от короткого замыкания +
Защита электродвигателя от перегрева +
Защита электродвигателя от скачков напряжения +
Температурный диапазон работы станка от 0 до +32С
Опция останова при достижении запрограммированной длины +
Наличие сетевого дросселя +
Исполнение измерительного узла ИДМ-65
Максимальная грузоподъемность, кг., не более 3000
Максимальная масса наматываемого материала на технологический барабан, кг., не более 2000
Габаритные размеры станка, мм 3150х2650х1720
Масса станка, кг 1000
