Приварной разборный контакт для подключения заземления к металлоконструкциям КЗ-МК-6

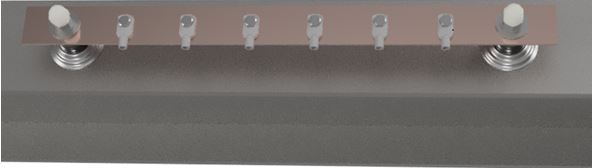

Контакты КЗ-МК предназначены для подключения проводников и шин заземления и уравнивания потенциалов к металлоконструкциям, частям машин и оборудования, арматурным каркасам и закладным изделиям железобетонных фундаментов и стен.

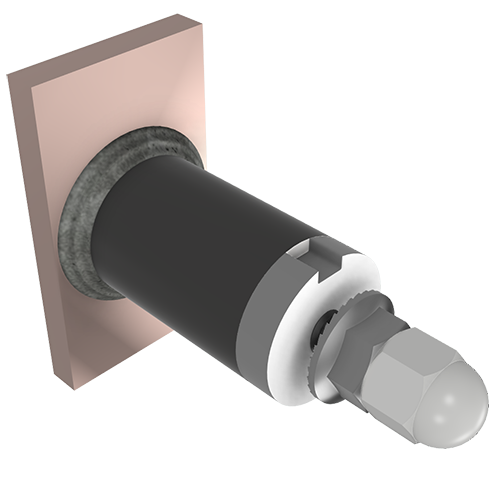

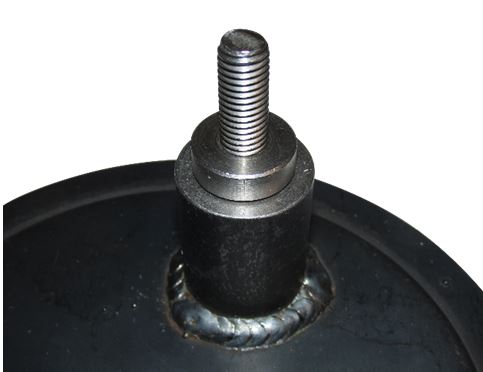

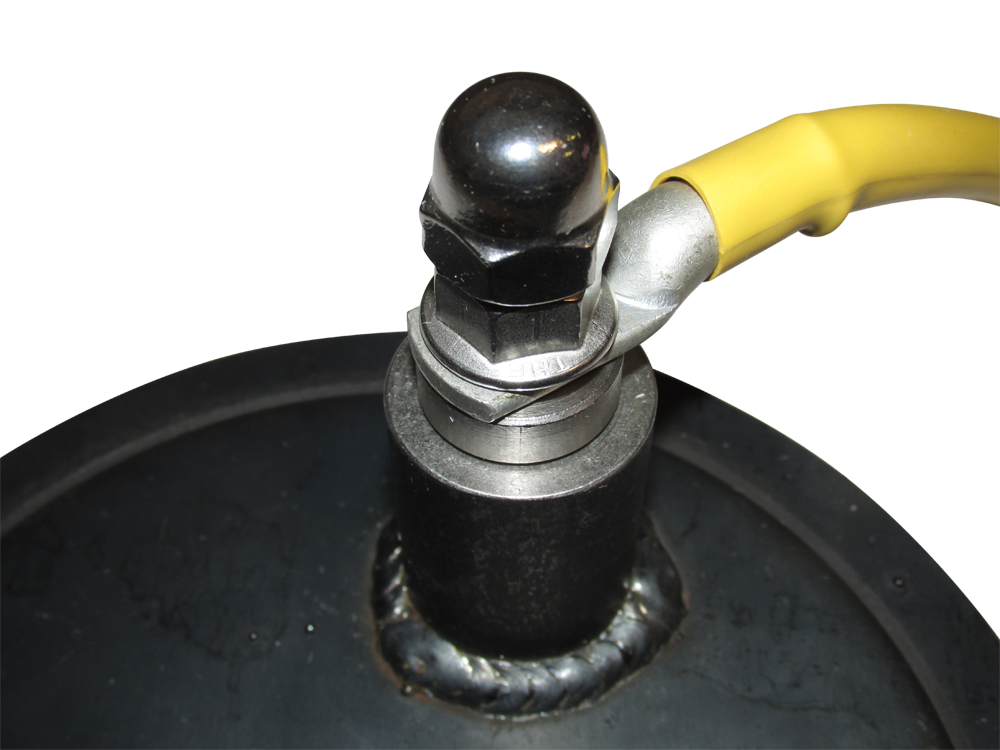

Жесткое механическое и надежное электрическое соединение с металлоконструкциями обеспечивается с помощью сварки. Для подключения проводников используется разъемное резьбовое соединение.

С помощью КЗ-МК могут заземляться как стационарные, так и передвижные потребители или генераторы электроэнергии. Контакт может применяться на открытом воздухе, в том числе в атмосфере с высоким содержанием коррозионно-активных агентов.

Обоснование применения КЗ-МК
Обеспечение надежного и стабильного во времени разъемного электрического контакта при помощи контактной площадки и крепежа из нелегированной стали (черного металла) практически невозможно, особенно при применении вне помещения и наличии в воздухе коррозионно-активных агентов. Эту проблему позволяет решить применение для деталей контактного соединения нержавеющей стали.

Сварка нержавеющей стали с черными металлами представляет определенную сложность даже при использовании специальных электродов, сварки в среде защитного газа и высокой квалификации сварщика. Следует учитывать также возможную деформацию шва при остывании и образование межкристаллитной коррозии в нержавеющей стали при перегреве.
Конструкция КЗ-МК позволяет совместить высокое стойкость к коррозии и высокое качество контактного соединения с хорошей свариваемостью с конструкциями из углеродистой стали.

Благодаря примененным техническим решениям КЗ-МК может использоваться в любых климатических условиях, в морской и промышленной атмосфере.

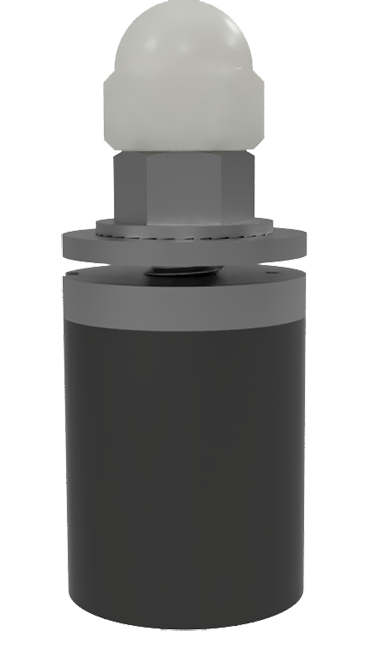

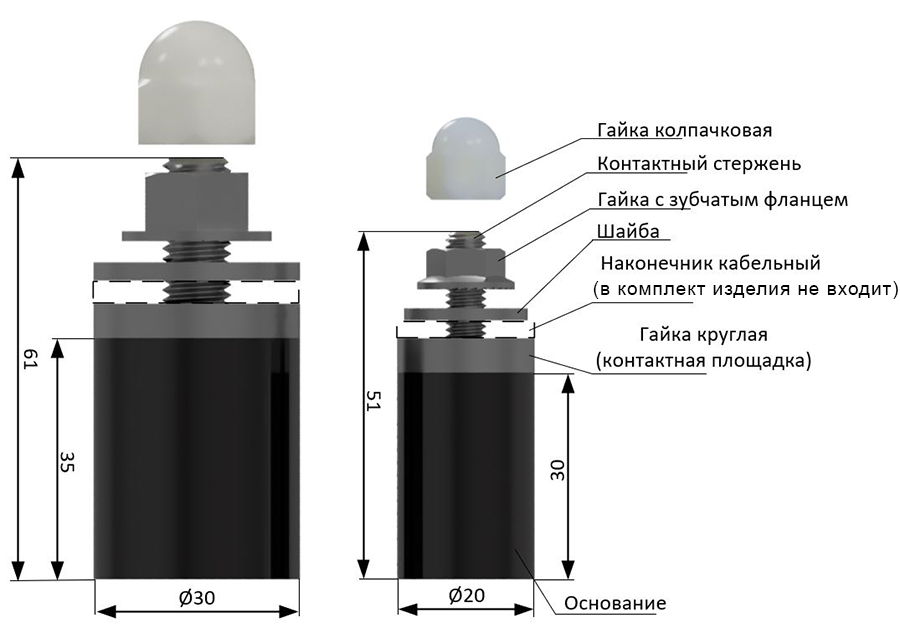

Контакт КЗ-МК состоит из основания, жестко закрепленного в основании контактного стержня с резьбой, и навернутой на стержень круглой гайки, которая выполняет функцию контактной площадки. Основание выполнено из конструкционной нелегированной качественной стали в форме цилиндра. Контактный стержень и контактная площадка выполнены из хромистой нержавеющей стали.

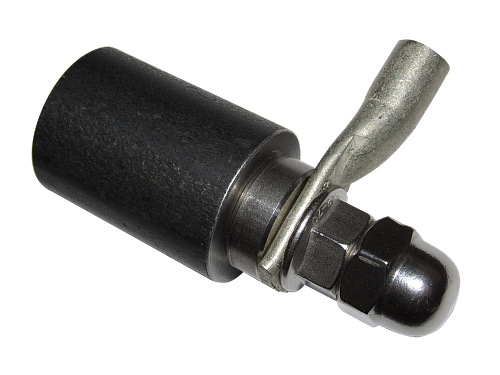

В комплект поставки так же входит контактный крепеж из нержавеющей стали: гайка с зубчатым фланцем и шайба из нержавеющей стали. Колпачковая гайка, выполненная из пластика, стойкого к воздействию низких температур, химически агрессивных веществ и ультрафиолета, служит для защиты резьбы от загрязнения и механических повреждений.

Упаковка и комплект поставки
Контакты КЗ-МК упаковывается в групповую заводскую упаковку из гофрокартона, в которую укладывается один паспорт на упаковку. Контакт поставляется в собранном виде с полным комплектом крепежа.
В комплект поставки входит:

- основание - гайка круглая (контактная площадка)
- шайба из нержавеющей стали
- гайка с зубчатым фланцем
- гайка колпачковая
Внимание! Кабельный наконечник в комплект изделия не входит и выбирается в зависимости от сечения применяемого кабеля
