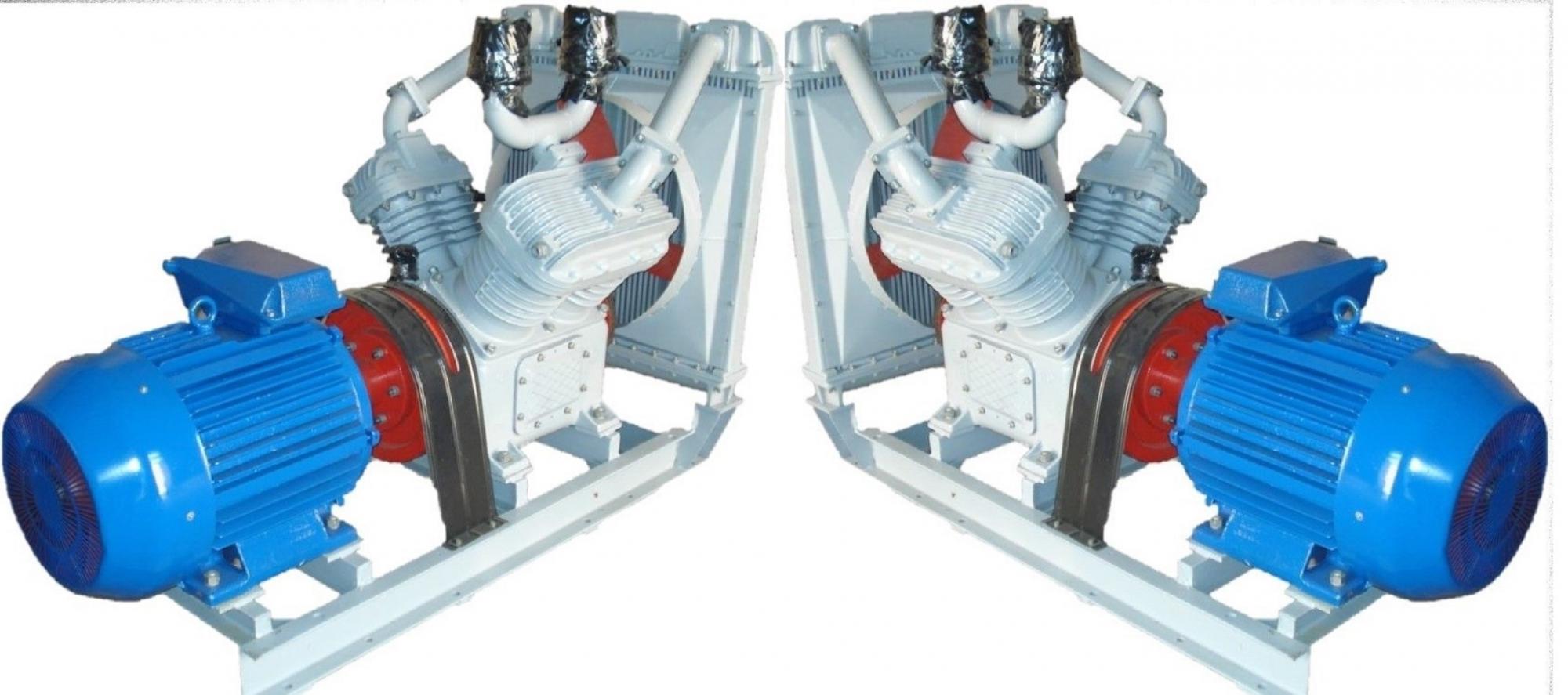

Поршневой компрессор 4ВУ1-5/9

Поршневой компрессор 4ВУ1-5/9, V-образный, 4-цилиндровый, 4-рядный, 2-ступенчатый, одностороннего действия.
Привод от электродвигателя через гибкую муфту.
Смазка разбрызгиванием.
Автоматическое охлаждение цилиндра и дренаж.
Оснащен автоматической системой управления и защиты.
В 2001 году компрессор 4ВУ1-5/9 был модифицирован следующим образом.
- Масляный насос был заменен системой принудительной смазки, что значительно повысило износостойкость шатунных пальцев, подшипников коленчатого вала и поршневых пальцев.
- Новый теплообменник и улучшенная конструкция компрессора.
- Была разработана система подогрева картерного масла для работы до -40°C в экстремально холодном климате.

Компрессоры 4ВУ1-5/9 предназначены для снабжения сжатым воздухом пневматических инструментов, оборудования и механизмов и используются в системах пневмотранспорта сыпучих материалов (песок, цемент, зерно и т.д.).
Они используются в.
- В составе буровых установок для добычи нефти и газа.
- В инженерных установках.
- В нефтехимических, газовых, металлургических, электрохимических и горнодобывающих установках.
Компрессор поршневой четырехцилиндровый, двухступенчатый. Они приводятся в движение электродвигателями через эластичные муфты. Эти машины работают за счет смазки сжатым воздухом. Цилиндры и радиаторы охлаждаются воздухом. Слив и отвод конденсата происходит автоматически.

Компрессоры оснащены автоматическими системами управления и защиты, которые обеспечивают
- Автоматическое поддержание давления в ресивере в пределах заданного значения путем запуска и остановки компрессора и перепуска воздуха из нагнетания во всасывание.
- Разгрузка и продувка компрессора в случае остановки.
- Электрический подогреватель масла в картере (для северных моделей).
- Ручная продувка и разгрузка компрессора с панели управления.
- Аварийная остановка в случае перегрева сжатого воздуха.
- Аварийная остановка при падении давления в системе смазки ниже допустимого значения.
Компрессор также может управляться реле или микропроцессором.
Компрессоры модификаций 4ВУУ1-5/9: М2, М3, М4 и М6 обеспечивают абсолютное давление 0,88 МПа (9 кгс/см2) в пневматических инструментах, приборах, механизмах, воздуховодах и агрегатах в полиграфической, нефтехимической, газовой, металлургической, электрохимической, холодильной и горнодобывающей промышленности, а также в бурении (умеренный климат) Предназначен для.

Модификации компрессора 4ВУ1-5/9: М7, М8 и М9 предназначены для работы на буровых установках в различных климатических условиях, с температурой от -400°С до +400°С.
Компрессоры оснащены автоматической системой управления электрическим подогревом масла в картере.
