Поглотитель ППВН

Номинальная мощность рассеяния, кВт

250

Диапазон рабочих частот

От 50 Гц до 2 МГц

Номинальное значение сопротивления, Ом

22-120

Допускаемое отклонение сопротивления от номинального значения, %

± 10 %

Проволочный постоянный водоохлаждаемый нагрузочный поглотитель с малоиндуктивной намоткой. Предназначен для работы в мощных радиопередающих устройствах в качестве эквивалентов антенн и балластных нагрузок. Вид климатического исполнения УХЛ2 по ГОСТ 15150.
• Промежуточные значения номинальных сопротивлений резисторов соответствуют ряду Е12.
• Диапазон рабочих температур: от 1°С до +50°С.
• Работоспособность поглотителей под электрической нагрузкой в указанном диапазоне частот и температуре окружающего воздуха до +450С гарантируется при принудительном водяном охлаждении с расходом воды 1л / мин на 1 кВт рассеиваемой мощности.

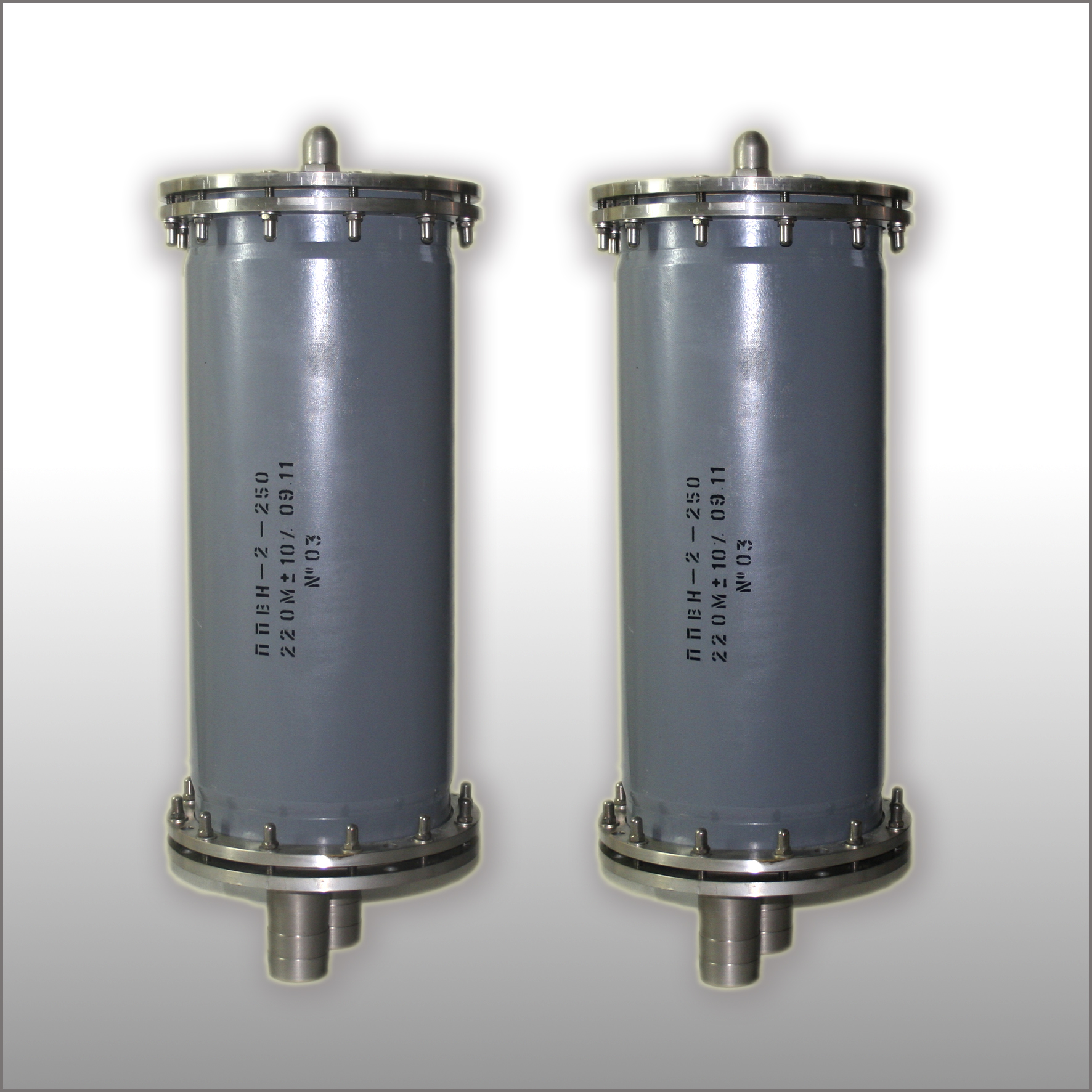

Поглотитель ППВН-2-250 имеет несимметричную конструкцию, т.е. штуцера входа и выхода охлаждающей воды расположены с одного конца поглотителя.

Поглотитель ППВН-3-250 имеет симметричную конструкцию, т.е. штуцера входа и выхода охлаждающей воды расположены с разных концов поглотителя.
