Панель управления Commeng CR CS-2601 (A, B, C, D)

Панель Commeng CR CS-2601 используется для подачи сигнала включить/выключить на управляемое реле (программируемое реле, реле времени, бистабильное реле), сигнала или питания на управляемое оборудование.

Предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений. Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций.

Commeng CR CS-2601 соответствует требованиям стандарта ГОСТ Р ИСО 14644-14-2023 «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц» (ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”).

Защитная плёнка:

- выполнена из химически стойкого инертного материала (полиэфирная пленка);

- не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;

- не генерирует и не удерживает существенный электростатический заряд.

Силиконовая рамка:

- выполнена из материала устойчивого к влиянию атмосферы, перепадам температур, не разрушается при механических и термических воздействиях;

- имеет высокую химическую стойкость, допускает частую очистку и дезинфекцию;

- не генерирует и не удерживает существенный электростатический заряд.

2.1 Рекомендации для выбора и проектирования

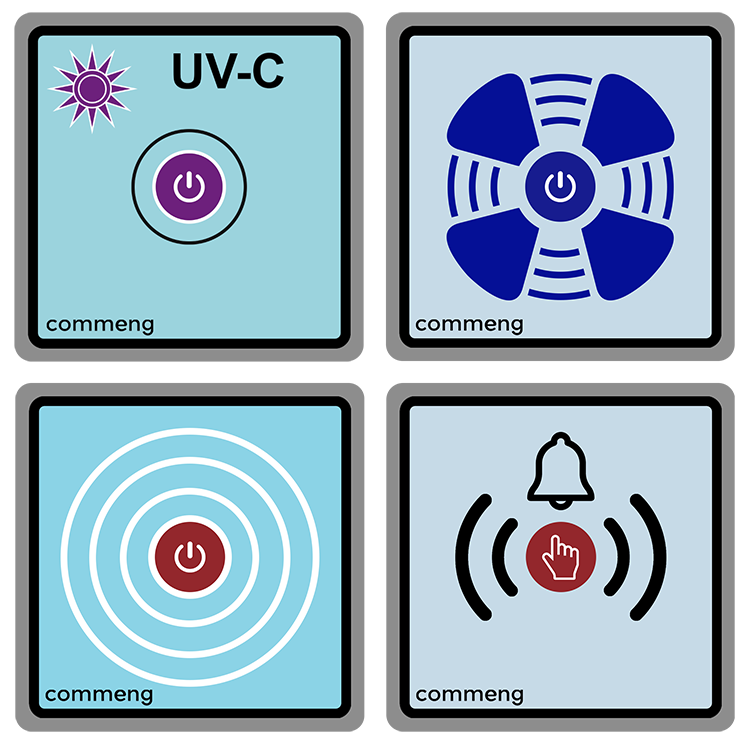

2.1.1 Варианты изображения на защитной плёнке (рис.1) разработаны для наиболее распространенных применений, где панель Commeng CR CS-2601 может быть использована. Вариант указывается в названии латинской буквой (см. п.4):

А – управление УФ-облучателем; B – управление вентиляцией; С – управление освещением; D – управление звуковым сигналом. По заказу могут быть изготовлены панели с другими изображениями. Рекомендуется предусмотреть закупку запасной защитной пленки (см. п.4).

2.1.2 На рынке имеется большое количество управляемых реле (времени, программируемых, бистабильных), к входам управления которых могут подключаться одна или несколько панелей Commeng CR CS-2601. Как правило, реле выпускаются на номинальные напряжения 220 В AC или 24 В DC. С их помощью могут быть реализованы различные алгоритмы работы оборудования.

Возможны также варианты подачи через контакты напряжения питания непосредственно на оборудование (рис.2б), следует учесть, что ток через контакты кнопки ограничен величиной 2 А.

2.1.3 В том случае, если для монтажа будет использоваться стандартная круглая установочная коробка (для кирпичных, бетонных или полых стен) следует обратить внимание на следующее:

- расстояние между центрами креплений для электроустановочных изделий должно составлять 60 мм (стандартное значение);

- коробка должна быть без узлов и переходов для соединения с другой коробкой;

- достаточно минимальной глубины коробки (40 – 45 мм), что позволит закрепить коробку в стеновую панель толщиной 50 мм;

- коробка должна быть с ровной боковой стенкой в верхней части или с бортиками минимальной ширины, при этом максимальный диаметр в части, выступающей над поверхностью, не должен превышать 72 мм; толщина бортика не должна превышать 1,0 мм; отступление от этих правил несколько усложняет монтаж.
