Опоры контактной сети ТФ

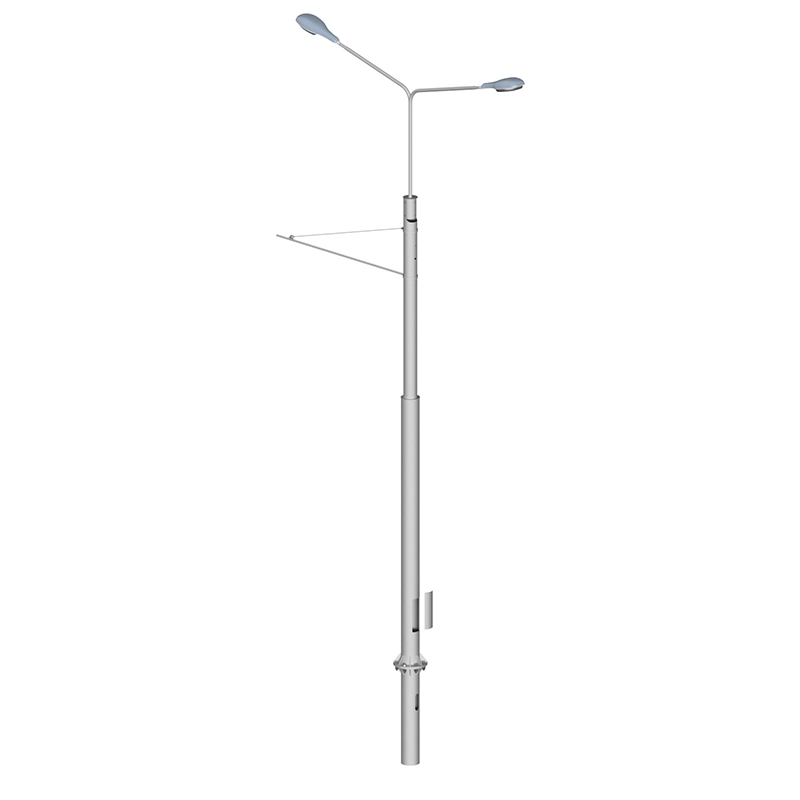

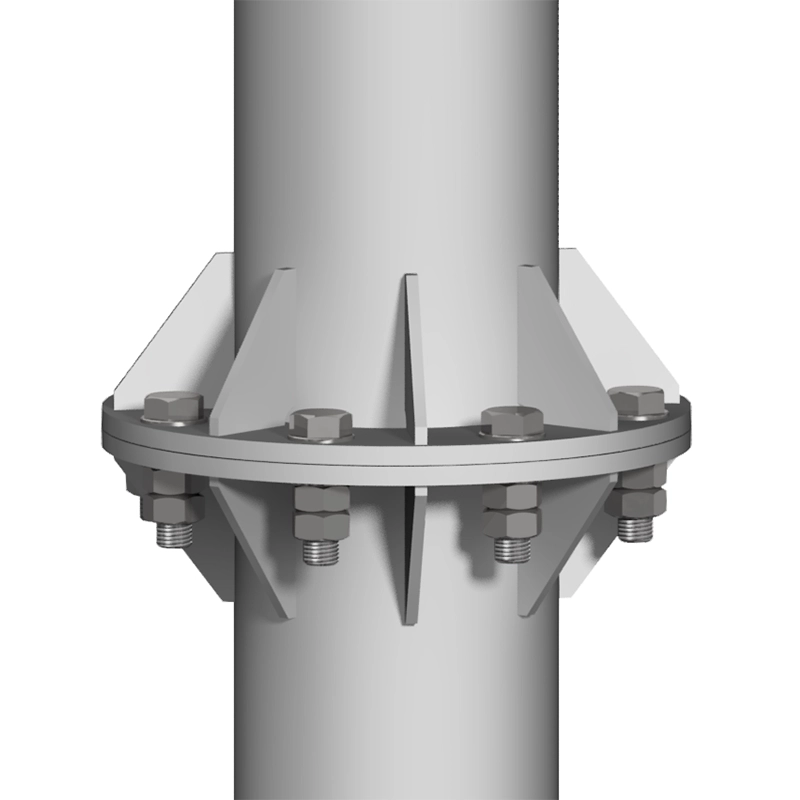

Опора ТФ представляет собой фланцевую трубчатую конструкцию контактной сети из стального трубного проката. Высота опор составляет 9000 миллиметров с ступенчатой конструкцией из сваренных трубных элементов. Диаметр верхней части варьируется от 219 до 325 миллиметров, нижней части - от 273 до 426 миллиметров. Конструкция оснащена фланцем размером от 480 до 690 миллиметров с восемью отверстиями под болты и межцентровым расстоянием от 380 до 560 миллиметров. Допустимая нагрузка составляет от 700 до 1800 килограмм.
