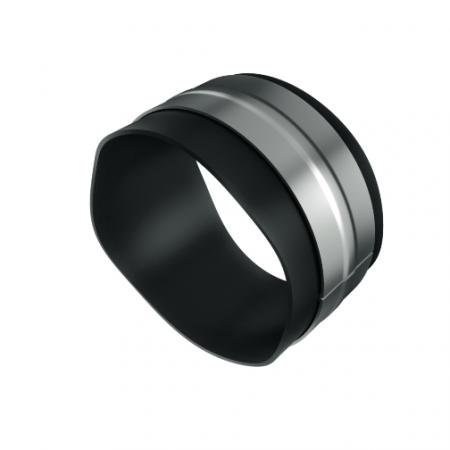

Муфта П3 галтельная

Муфта П3 — это быстроразъемное защитное соединение, состоящие из двух полуобечаек, имеющих полости для сварки и предназначенное для ремонта сварных кольцевых швов действующих магистральных нефтепроводов диаметром от 114 мм до 1220 мм.

ДОПУСТИМЫЕ РАБОЧИЕ ДИАМЕТРЫ ТРУБ ДЛЯ ИСПОЛЬЗОВАНИЯ МУФТ П 3
Муфта П 3 галтельная подбирается в соответствии с диаметром трубопровода, т.к. данный параметр является определяющим в выборе защитного изделия.

Для труб диаметром 159 мм используются муфты:
П3-159-6-400;
П3-159-7-400;
П3-159-8-400.
Для труб диаметрам 219 мм используются типы муфт П3:
П3-219-6-400;
П3-219-7-400;
П3-219-8-400.
Для труб диаметром 273 мм используются муфты типа П3:
П3-273-6-400;
П3-273-7-400;
П3-273-8-400.
Для труб диаметром 325 мм используются муфты типа П3:
П3-325-6-400;
П3-325-7-400;
П3-325-8-400;
П3-325-9-400;
П3-325-10-400.
Для труб диаметром 377 мм используются муфты типа П3:
П3-377-6-400;
П3-377-7-400;
П3-377-8-400;
П3-377-9-400;
П3-377-10-400.
Для труб диаметром 430 мм используются муфты типа П3:
П3-430-6-400;
П3-430-7-400;
П3-430-8-400;
П3-430-9-400;
П3-430-10-400.
Для труб диаметром 530 мм используются муфты типа П3:
П3-530-7-400;
П3-530-8-400;
П3-530-9-400;
П3-530-10-400;
П3-530-12-400.

МОНТАЖ ОБОРУДОВАНИЯ
Полуобечайки галтельной муфты П3 свариваются между собой продольными швами, для предотвращения сплавления со стенкой трубопровода, муфты комплектуются подкладочными пластинами, которые надежно фиксируют устройство на основании трубопровода.
