Контакт заземления оболочек и брони кабелей, труб КЗ-ОБКТ

Контакт заземления оболочек, брони кабелей и труб КЗ-ОБКТ предназначен для заземления металлических покровов кабеля из различных материалов (стальные проволоки и ленты, алюминий, свинец), а также металлических труб. В ряде случаев может применяться для заземления экранов. Заземление выполня

Заземление оболочек, брони кабелей и металлической оболочки производится с целью обеспечения электробезопасности (защита от косвенного прикосновения) и молниезащиты (уравнивание потенциалов). КЗ-ОБКТ используется для заземления металлических покровов кабелей систем управления, связи, передачи и обработки информации, низковольтных кабелей электропитания, а также труб различного назначения. Монтаж КЗ-ОБКТ не требует специальных инструментов и навыков.

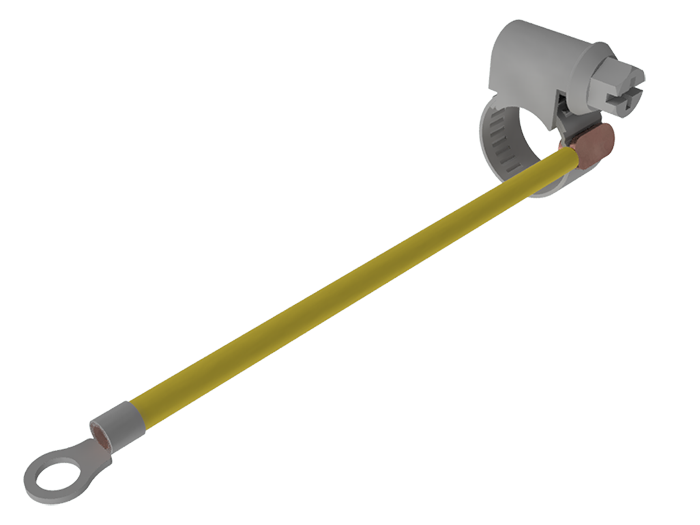

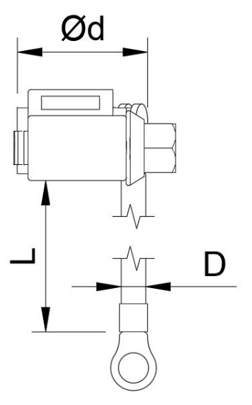

КЗ-ОБКТ представляет из себя червячный хомут из нержавеющей стали и припаянный изолированный многожильный медный провод, сечение (6, 10 или 16 мм²) длина которого определяются при заказе. На другой конец провода может быть установлен кабельный наконечник (необходимость установки наконечника определяется при заказе). Диаметр контактного стержня наконечника (М5 или М6) зависит от сечения провода.ется на вводах кабелей и труб в шкафы, контейнеры, здания и сооружения.

Указания по применению
КЗ-ОБКТ применяется для заземления:

- брони кабеля из стальных проволок, лент, монопроволочной непрерывной спирали;

- кабельных оболочек из алюминия. стали, свинца и его сплавов.

- труб различного назначения из черных и цветных металлов;

Для заземления экранов или внешних проводников коаксиальных кабелей с диаметром менее 35-40 мм рекомендуется использовать контакт заземления экранов и брони кабелей КЗ-ЭБК. В том случае, если экран или внешний проводник коаксиального кабеля имеет больший диаметр, то может быть использован КЗ-ОБКТ.

Следует соблюдать осторожность, чтобы при обжатии хомута не нарушить структуру кабеля, особенно при заземлении внешнего проводника коаксиального кабеля.
