Контакт заземления экранов и брони кабелей КЗ-ЭБК

Контакт заземления экранов и брони кабелей КЗ-ЭБК предназначен для заземления металлических покровов кабеля из различных материалов (экранов, брони или металлической оболочки). Заземление выполняется на вводах кабелей в шкафы, контейнеры, здания и сооружения.

Заземление экранов, брони и металлической оболочки производится с целью обеспечения электромагнитной совместимости, защиты от импульсных помех и электробезопасности (защиты от косвенного прикосновения). КЗ-ЭБК используется для кабелей систем управления, связи, передачи и обработки информации, а также низковольтных кабелей электропитания. Монтаж КЗ-ЭБК не требует пайки, специальных инструментов и навыков.

КЗ-ЭБК состоит из следующих частей:

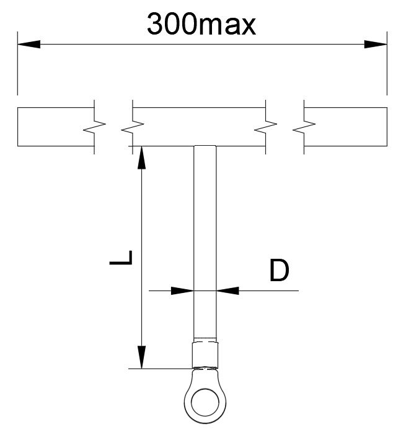

- контактно-заземляющего проводника (КЗП), обеспечивающего надёжный контакт, с низким переходным сопротивлением. Стабильный во времени электрический контакт с металлическим покровом кабеля, а также подключение к шине заземления или уравнивания потенциалов;

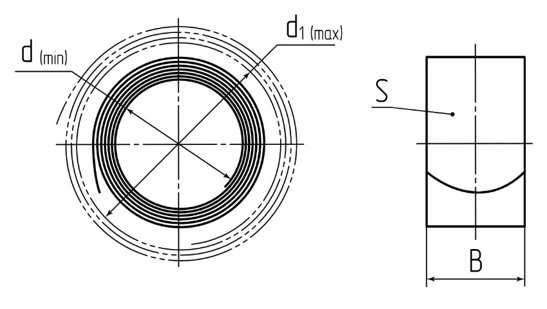

- роликовой пружины постоянного давления (ППД), создающей достаточное давление для прижатия КЗП и обеспечения контакта между металлическим покровом кабеля и КЗП.

КЗ-ЭБК выпускается в различных типоразмерах. Полный список которых можно уточнить у менеджера.

Указания по применению
КЗ-ЭБК применяется для заземления:

- экранов из проволок, фольги, медной, алюминиевой или алюмополимерной ленты;

- внешних проводников коаксиальных кабелей в виде оплетки из проволоки, из повива металлических лент или гофрированной трубки;

- брони кабеля из стальных проволок, лент, монопроволочной непрерывной спирали;

- кабельных оболочек из свинца и его сплавов.

Для оболочек кабелей из алюминия и стали следует использовать контакт заземления экранов и брони кабелей и труб КЗ-ЭБКТ, выполненный из нержавеющей стали.

В случае эксплуатации КЗ-ЭБК в условиях воздействия коррозионно-активных веществ, необходимо применять дополнительную защиту места наложения пружины ППД (используя, например изоляционную ленту, термоусадочную трубку и т.п.).

Рекомендации по монтажу
Монтаж КЗ-ЭБК не требует квалификации и специального инструмента, для его выполнения достаточно использовать бокорезы. Процесс монтажа описан в документе

«Инструкция по монтажу контакта заземления экранов и брони кабелей КЗ-ЭБК» и видеоинструкции, которые можно получить по запросу
