Компрессор серии 4ВУ1-5/9

Компрессор 4ВУ1-5/9 - Назначение воздушных компрессоров 4ВУ1-5/9
Воздушные компрессоры 4ВУ1-5/9 (модели 4ВУ1-5/9М1, М2, М3, М4, М32, М42 и т. д.) используется для выполнения следующих задач:

- подача сжатого воздуха в пневматические механизмы, инструменты, приспособлений, агрегатов и воздуховодов на объектах газовой, электрохимической, нефтехимической, металлургической, горнодобывающей и других отраслей промышленности;
- для пневмотранспортировки сыпучих веществ (зерно, цемент, песок, и т.п.);
использование на нефтебуровых установках.

Внимание: Для повышения надежности и улучшения условий эксплуатации, изделие постоянно совершенствуется и конструктивно изменяется. Поэтому возможны конструктивные отличия между выпускаемым изделием и описанием, представленным на странице.

В 2011 году воздушный компрессор 4ВУ1-5/9 претерпел несколько изменений:
Повысилась износостойкость подшипников, шатунных шеек, поршневых пальцев и коленчатого вала за счет установки специального маслонасоса. В этом случае масляный туман заменился на принудительную смазку.
Улучшился дизайн и компактность компрессора, благодаря новой разработанной конструкции устройства теплообмена.
Была разработана инновационная система подогрева масла в картере, предназначенная для работ в условиях Крайнего Севера, где температура опускается до -40 градусов по Цельсию.

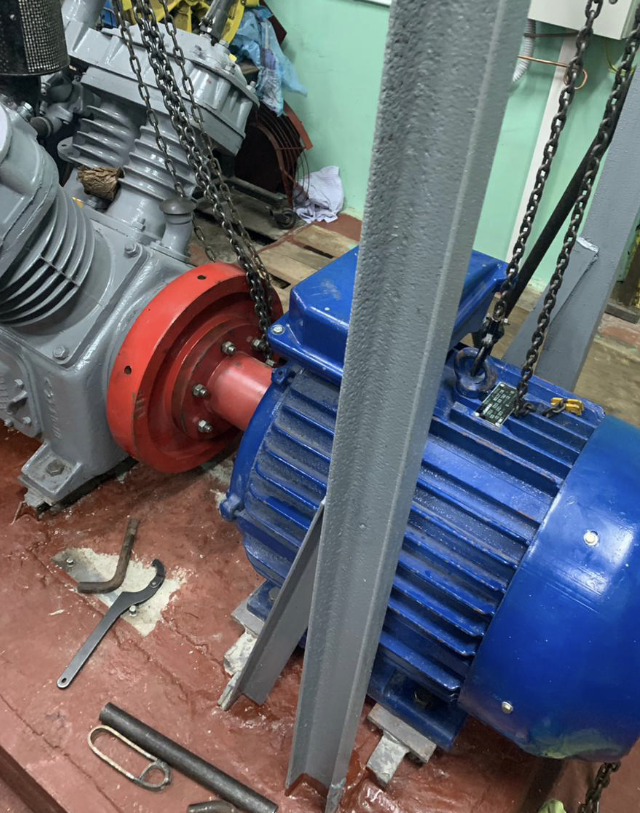

Принцип работы: компрессор от электродвигателя через муфту приводится в движение и всасывает воздух через специальный воздушный фильтр, сжимает его в цилиндрах 1 и 2 ступеней, а затем охлаждает в промежуточном холодильнике, далее, нагнетается сжатый воздух в воздухосборник, откуда он и поступает в рабочую область для дальнейшего использования.

На компрессорах 4ВУ1-5/9 используют сухие воздушные фильтры. Они не требуют заливки его в фильтр и смачивания маслом фильтрующих элементов. Восстановление работоспособности фильтра осуществляется путем промывки фильтрующего элемента в специальном моющем растворе.

Маркировка 4ВУ1-5/9 :
- 4 это число поршней;
- буквой "В" обозначается слово - "воздух", то есть название сжимаемого газа;
- "У" – угловой тип компрессора, V — образный;
- цифра 1 показывает, что поршневое усилие базы равно 1 тонне;
цифрой 5 обозначают объемную производительность (в м3/мин);
- цифрой 9 - итоговое абсолютное давление (кгс/см2);
- М и числовое значение после него – вариант модификации компрессора (зависит состава изделия и климатического исполнения).
