Компрессор 4ВУ1-5/9 в сб

Компрессор воздушный поршневой 4ВУ-5/9 в сб. общепромышленного назначения и может сжимать воздух до 9 атм.

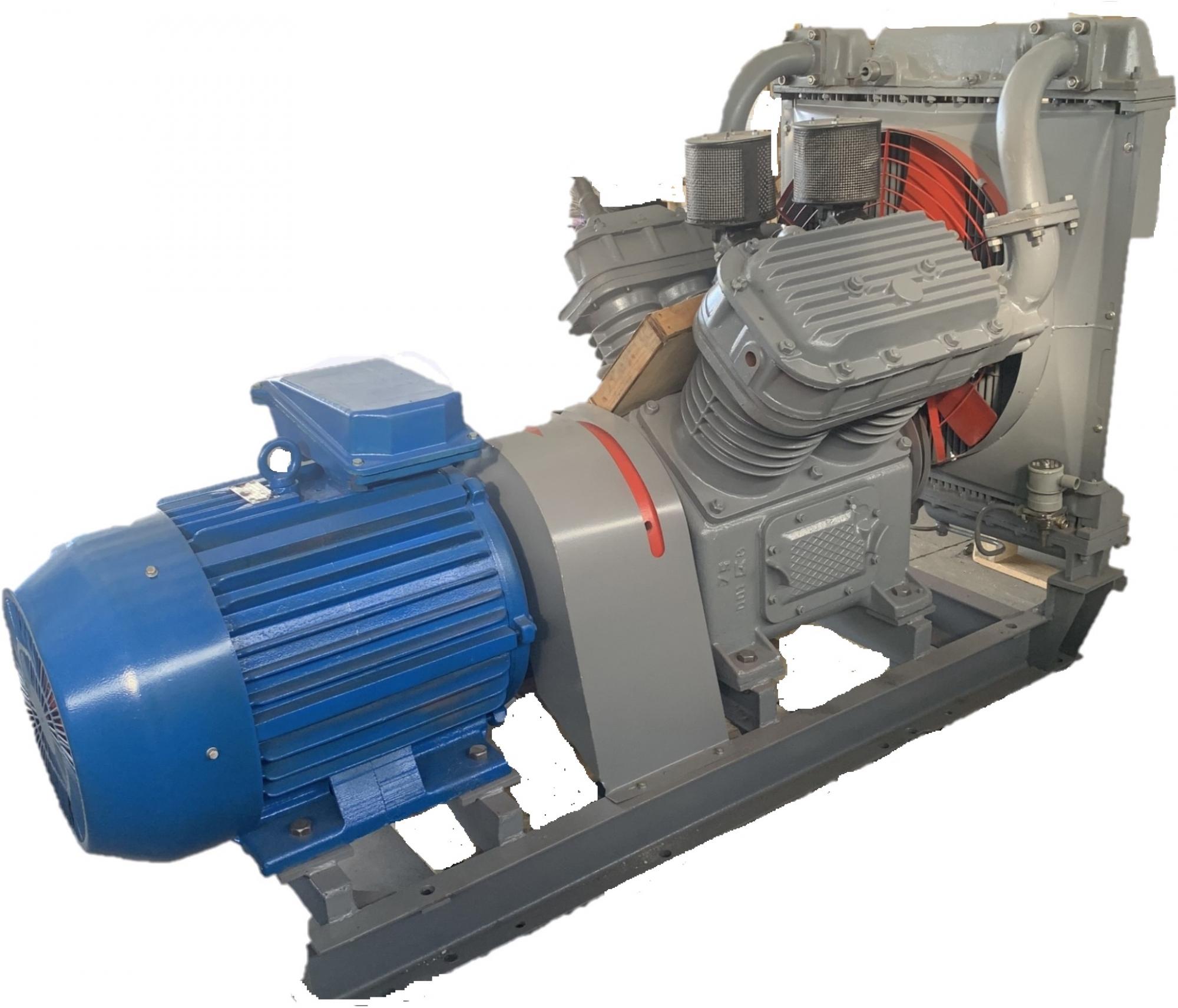

Компрессорная установка 4ВУ-5/9 в сб. представляет собой стационарный четырехпоршневой двухступенчатый компрессор с приводом от электродвигателя через упругую муфту, с воздушным охлаждением, смазкой, системами автоматического управления и защиты.
Сам компрессор содержит ключевые компоненты, такие как основание, цилиндр, система охлаждения и электродвигатель.
Назначение технических средств.

Компрессор воздушный стационарный 4ВУ1-5/9 в сб. предназначен для снабжения различных промышленных предприятий сжатым воздухом с избыточным давлением 0,78 МПа.

Буквы и цифры в названии компрессора 4ВУ1-5/9 в сб. означают:

- "4" - количество линий в компрессоре.

- "В" - сжимаемый газ - воздух;

- "У" - тип компрессора - угловой V-образный;

- "1" - базовое усилие поршня - 1 тонна;

- «5» - объемная производительность, м3/мин, в зависимости от условий всасывания;

- "9" - конечное абсолютное давление, кгс/см2;

・"М" и цифры ・своеобразное преобразование.

Спецификация компрессора 4ВУ1-5/9 в сб.

Тип компрессора - Поршневой, V-образный, 4-х рядный, 4-х цилиндровый, 2-х ступенчатый одностороннего действия

Производительность на условиях всасывания, л/с (м3/мин) - 84,0 (5)

Номинальная частота вращения вала компрессора, 1/с (1/мин) - 12,40 (750)

Потребляемая мощность на валу компрессора в номинальном режиме, кВт, ниже - 37

Мощность, потребляемая компрессором в режиме байпасного управления, кВт, ниже - 22

Начальное давление воздуха — атмосферное давление

Давление конечное, номинальное, избыточное, МПа (кгс/см2) - 0,78 (8)

Избыточное давление воздуха после 1 ступени, МПа (кг/см2) - 0,17-0,22 (1,7-2,2)

Автосистема управления компрессора 4ВУ1-5/9 предусматривает 2 метода регулирования производительности, в частности это:
• аварийная защита при перегреве сжатого воздуха;
• пуск/остановка;
• разгрузка компрессора при пуске в сочетании с продуванием промежуточного холодильника;
• перезапуск воздуха на всасывание без обязательной остановки агрегата
• сниженное на 10% давление воздухосборнике автоматически вызывает запуск резервного компрессора;
• в случае аварийной остановки компрессора включает световая сигнализация, на которой указана причина остановки;
• возможность длительного режима работы компрессора.
