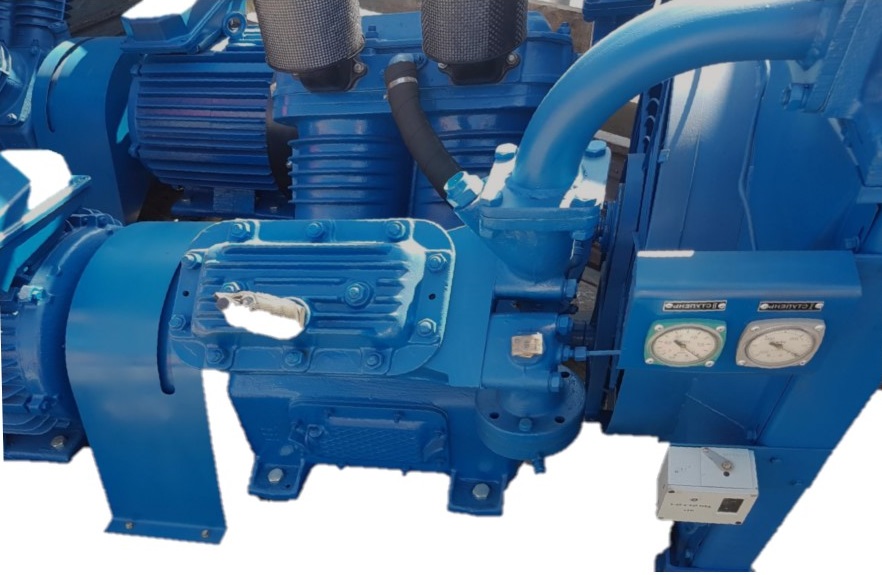

Компрессор 4ВУ1-5/9

Компрессор 4ВУ1-5/9 это поршневой, V-образный, 4-цилиндровый, 4-рядный, 2-ступенчатый компрессор, одностороннего действия. Привод от электродвигателя через эластичную муфту. Смазка с помощью распыления воды. Охлаждение цилиндров и разгрузка и гашение конденсата автоматические.

❶Производительность компрессора 4ВУ1-5/9 по условиям всасывания, л/c (м3) - 83.5 (5)
❷Давление конечное абсолютное компрессора 4ВУ1-5/9, МПа (кгс/см2) - 0.88 (9)
❸Расход масла, мг/с (г. ч.) - 8 (30)
❹Потребляемая мощ. компрессора 4ВУ1-5/9, кВт, не более - 37
❺Частота вращен. вала компрессора, с-1 (об/мин) - 12.25 (735)
❻Частота регулирования, цикл/час, не более - 15

Переход от масляного насоса к системе принудительной смазки, что значительно повышает износостойкость шатунных пальцев, подшипников коленчатого вала, поршневых пальцев и т.д.

Новый теплообменник и улучшенная конструкция компрессора 4ВУ1-5/9.
Система подогрева картерного масла была разработана для работы в экстремально холодных условиях до -40°C.

Компрессор 4ВУ1-5/9 предназначен для снабжения сжатым воздухом пневматических инструментов, оборудования и механизмов в системах пневмотранспорта сыпучих материалов (песок, цемент, зерно и т.д.).
Он используется в.

- В составе буровых установок для добычи нефти и газа.
- В инженерных установках.
- В нефтехимических, газовых, металлургических, электрохимических и горнодобывающих установках.

Компрессор 4ВУ1-5/9 поршневой четырехцилиндровый, двухступенчатый. Они приводятся в движение электродвигателями через эластичные муфты. Эти машины работают за счет смазки сжатым воздухом. Цилиндры и радиаторы охлаждаются воздухом. Слив и отвод конденсата происходит автоматически. Компрессоры оснащены автоматическими системами управления и защиты, которые обеспечивают

➀Автоматическое поддержание давления в ресивере в заданном диапазоне путем запуска и остановки компрессора 4ВУ1-5/9 и перепуска воздуха из нагнетания во всасывание.

➁Разгрузка и продувка компрессора 4ВУ1-5/9 остановлена.

➂Электрический подогреватель масла в картере (для северных моделей).

➃Ручная продувка и разгрузка компрессора с панели управления.

➄Аварийная остановка компрессора 4ВУ1-5/9 в случае перегрева сжатого воздуха.

➅Аварийная остановка компрессора 4ВУ1-5/9 при падении давления в системе смазки ниже допустимого значения.

Компрессор 4ВУ1-5/9 также может управляться реле или микропроцессором.
Модификации компрессора 4ВУ1-5/9: М2, М3, М4, М6 предназначены для снабжения сжатым воздухом абсолютным давлением 0.88 МПа (9 кгс/см2) пневматических инструментов, приспособлений, механизмов, воздуховодов и агрегатов в полиграфическом производстве, на объектах нефтехимической, газовой, металлургической, электрохимической, холодильной, горнодобывающей промышленности, а также при производстве буровых работ (в условиях умеренного климата).

Модификации компрессора 4ВУ1-5/9: М7, М8, М9 предназначены для эксплуатации на буровых установках в различных климатических условиях при температуре от -40С до +40 С. Компрессоры 4ВУ1-5/9 оснащены автоматическими системой управления дежурным электроподогревом масла в картере.
