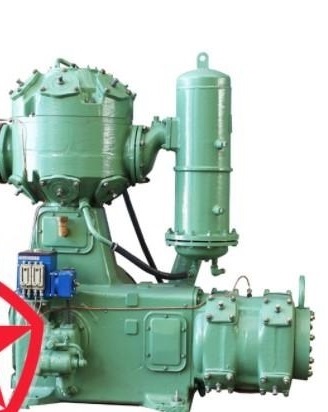

Компрессор 302ВП-10/8

Компрессор 302ВП-10/8 предназначен для создания избыточного давления и подачи сжатого воздуха в качестве источника энергии для других процессов и применяются практически во всех отраслях промышленности.

Структура условного обозначения компрессора 302ВП-10/8, ( 302 ВП-10/8)
30 - модификация;
2 - поршневое усилие базы, тс;
В - для сжатия воздуха;
П - поршневая;
10 - производительность при условиях всасывания, м3/мин;
8 - абсолютное конечное давление воздуха (нагнетание), кгс/см2.

Описание компрессора 302ВП-10/8, 302 ВП-10/8
В состав компрессорной установки входят: компрессор, газоохладители, системы охлаждения, автоматического управления и защиты. Компрессор стационарный, поршневой, крейцкопфный, двухступенчатый, угловой, с водяным охлаждением, со смазкой цилиндров и сальников. Конструкция компрессоров построена на основе принятого на заводе-изготовителе нормального параметрического ряда машин. Многие сборочные единицы и детали унифицированы.

Компрессор 302ВП-10/8 включает следующие основные узлы: базу, цилиндры и электродвигатель. База состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора (для смазки цилиндров и сальников). Рама чугунная литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. На верхней части рамы установлен указатель уровня масла. Для крепления цилиндров компрессора к раме имеются специальные приливы. В отверстиях поперечных ребер рамы установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов. Коленчатый вал стальной штампованный, с кривошипами для установки шатунов, опирается на роликовые подшипники. Для угловых баз коленчатый вал выполняется однокривошипным, а для уравновешивания на вал устанавливаются противовесы. На одном конце коленчатого вала установлен ротор электродвигателя (соединение шпоночное), а в закрепленном на торце вала фланце выполнено квадратное отверстие для обеспечения проворачивания вала компрессора с помощью рукоятки перед запуском. На другом конце вала крепится шестерня для передачи вращения валу масляного насоса блока смазки. Крейцкопфы чугунные или алюминиевые литые или штампованные, изготовляются заодно с ползунами. Крейцкопф соединен со штоком закладной гайкой и контргайкой, законтренными стопорными болтами. С шатунами крейцкопф соединяется посредством пальца. Пальцы крейцкопфов стальные, при сборке запрессовываются в крейцкопф и стопорятся пружинными кольцами. Шатуны стальные штампованные двутаврового сечения. Шатун имеет кривошипную головку с отъемной крышкой и неразъемную крейцкопфную головку. Разъемные вкладыши кривошипной головки - с антифрикционным слоем из алюминиевого сплава. В крейцкопфную головку запрессована бронзовая втулка. Смазка пальца крейцкопфа осуществляется через отверстие шатуна. Крышка кривошипной головки шатуна соединяется со стержнем шатуна двумя шатунными болтами из легированной стали и гайками. На головке каждого шатунного болта указывается его начальная длина, необходимая для оценки остаточного удлинения болта за время эксплуатации.

В двухступенчатых компрессорах установлены цилиндры двойного действия разного диаметра. Клапаны (всасывающие и нагнетательные) - самодействующие пластинчатые кольцевые прямоточные и ленточные. Они закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с колпачковыми гайками. Уплотнение цилиндров, люков, клапанных крышек и фланцевых соединений достигается применением паронитовых прокладок. Поршни дисковые, двойного действия могут быть из чугуна, алюминия или стали.

Привод осуществляется от односкоростного асинхронного электродвигателя типа АВ2-101-8, встроенного в раму компрессора.
