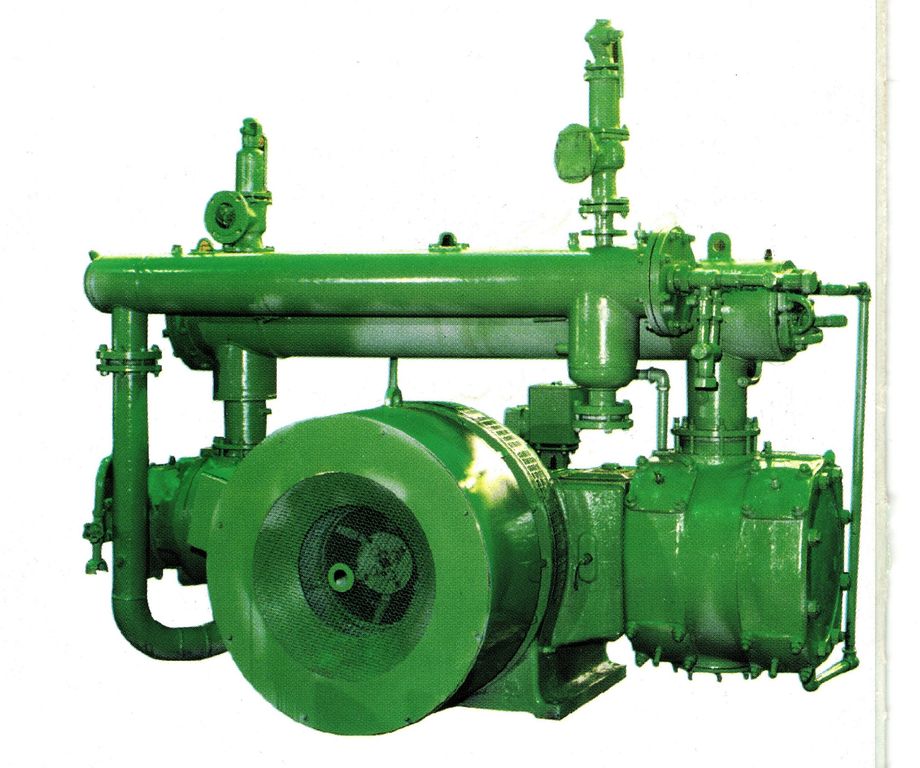

Компрессор 2ВМ4-24/9

Компрессор 2ВМ4-24/9 состоит из следующих узлов: база, цилиндры, электродвигатель. В состав базы входит кривошипно-шатунный механизм (коленчатый вал, шатун, крейцкопф), рама, блок смазки механизма движения и лубрикатор (он предназначен для смазки цилиндров и сальников). В сухих компрессорах 2ВМ4-24/9С без смазки цилиндров лубрикатора нет. Рама компрессора 2ВМ4-24/9 2ВМ-4-24/9 чугунная литая, коробчатой формы, с внутренними ребрами усиления. Для крепления цилиндров компрессора 2ВМ4-24/9 к раме имеются специальные приливы. Система охлаждения компрессора 2ВМ4-24/9 водяная, незамкнутая, с регулировочным вентилем. По желанию заказчика компрессора 2ВМ4-24/9 могут изготавливаться с замкнутой системой охлаждения. Компрессоры 2ВМ4-24/9 крейцкопфные, двухступенчатые, стационарные, поршневые, оппозитные, с водяным охлаждением, со смазкой цилиндров и сальников 2ВМ4-24/9 2ВМ-4-24/9 С без смазки цилиндров и сальников. Компрессор 2ВМ4-24/9 оборудован системой автоматической защиты и сигнализации. Привод осуществляется от двухскоростного асинхронного электродвигателя А2К85/24-8/16-УХЛ4, встроенного в раму компрессора 2ВМ4-24/9
Характеристики:

Сжимаемый газ воздух
Частота вращения вала электродвигателя, об/мин 750
Объемная производительность приведенная к условиям всасывания, куб/м в мин. 24
Давление атм. абс.: Начальное - Конечное атмосферное - 9
Мощность на валу компрессора, кВт. 128
Расход охлаждающей воды без концевого холодильника (расч.) л./мин. 48
Колличество масла, заливаемого в раму компрессора, л 100
Масса компрессора, кг 2750
Габаритные размеры установки, Д/Ш/В, мм 2685/1485/2020

Запасные части:

Холодильник ХРК-11-04
Холодильник ХРК-9/8-04
Электродвигатель А2К85
Вал коленчатый Э-4М-2.1
Шатун в сб. 204М-4-1-0сб.
Вкладыш ВК140-01/02
Втулка 304М-4.1.2
Болт шатуна 4М-4-2
Гайка шатуна 4М-4-3
Крейцкопф 104М-3.1
Стопорное кольцо Б-58
Шток 1 ст. 4М42-10-2
Шток 2 ст. 4М25-10-2
Гильза 1 ст. 4М42-3
Гильза 2 ст. 4М25-3
Гильза крейцкопфа 4М-12
Поршень ф 420сб. 4М42-10-1
Поршень ф250 4М25-10сб.
Кольцо поршневое У420х9
Кольцо поршневое У250х7
Труба оребренная L=2100
Труба оребренная L=1500
Сальник 50-2 Сб.
Кольцо уплотнительное 50/18
Кольцо маслослиз. 50/19
Пружина 50/70
Муфта 50/14
Кольцо дроссельное 50/13
Кольцо нажимное 50/11 (50/12)
Шестерня спиральная 105П-2-5
Шестерня спиральная 5П-5-1-4
Шестерня ведущ. 2СГ50-0705
Шестерня ведом. 2СГ50-0705
Валик ведущий 4М5.10.1
Валик ведомый 5П-5.1.6
Клапан обратный масляный 306.593.001
Рама 104М-1
Подшипник 3528
Вкладыш А23.01.14001
Вкладыш А23.01.14002
Блок смазки 104М-5.0сб
Лубрикатор 31-04-2
Насос масляный шестеренный 4М-5.10сб
Цилиндр 1-й ст. 4М42-1
Цилиндр 2-й ст. 4М25-1
Палец крейцкопфа 104М-3.1.0сб.
Контргайка 304М-3.8
Крейцкопф 304М-3-1
Серьга 751 745.001.01
Палец крейцкопфа 204М-3.3
Контргайка 404М-3.8
