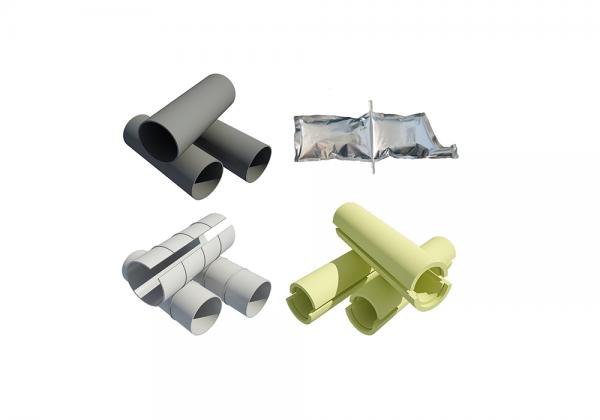

Комплект КЗС ГОСТ 30732-2006

Комплект КЗС - это защитное оборудование, изготовленное из полиэтиленовых и полимерных компонентов, и предназначенное для изоляционных работ соединительных стыков подземных и надземных трубопроводов.

КОМПЛЕКТАЦИЯ КЗС
Оборудование включает в себя следующие составные части:
- термоусадочную и адгезивную ленту, которая предназначенная для герметизации муфты и подбираются в соответствии с диаметром трубопровода;
- замковую пластину, использующуюся в качестве фиксатора термоусадочной ленты;
- втулку обжимную медную, которая используется для соединения сигнальных проводников;
- держатель провода - для фиксации сигнального проводника в стыке;
- воздушную пробку, необходимую для устранения воздуха из муфты;
- заварочную пробку, которая используется для запайки отверстий в муфте.

МОДИФИКАЦИИ УСТРОЙСТВА
ГОСТ 30732-2006 определяет, что существуют два основных вида оборудования - КЗС №1 и КЗС № 2.

Так, КЗС тип № 1 - это комплект для заделки стыков для теплотрассы в полиэтиленовой оболочке (с использованием термоленты и скорлупы ППУ), который имеет следующие характеристики:

Наружный диаметр стальной трубы - 32 мм - наружный диаметр оболочки - 125 мм;
Наружный диаметр стальной трубы - 40 мм - - наружный диаметр оболочки - 125 мм;
Наружный диаметр стальной трубы - 57 мм - наружный диаметр оболочки - 125 мм;
Наружный диаметр стальной трубы - 57 мм - наружный диаметр оболочки - 140 мм;
Наружный диаметр стальной трубы - 76 мм - наружный диаметр оболочки - 140 мм;
Наружный диаметр стальной трубы - 76 мм - наружный диаметр оболочки - 160 мм;
Наружный диаметр стальной трубы - 89 мм - наружный диаметр оболочки - 160 мм;
Наружный диаметр стальной трубы - 89 мм - наружный диаметр оболочки -180 мм;
Наружный диаметр стальной трубы - 108 мм - наружный диаметр оболочки -180 мм;
Наружный диаметр стальной трубы - 108 мм - наружный диаметр оболочки - 200 мм;
Наружный диаметр стальной трубы - 133 мм - наружный диаметр оболочки - 200 мм;
Наружный диаметр стальной трубы - 133 мм - наружный диаметр оболочки - 225 мм;
Наружный диаметр стальной трубы - 133 мм - наружный диаметр оболочки - 250 мм;
Наружный диаметр стальной трубы - 159 мм - наружный диаметр оболочки - 250 мм;
Наружный диаметр стальной трубы - 159 мм - наружный диаметр оболочки - 280 мм;
Наружный диаметр стальной трубы - 219 мм - наружный диаметр оболочки -315 мм;
Наружный диаметр стальной трубы - 219 мм - наружный диаметр оболочки - 355 мм;
Наружный диаметр стальной трубы - 273 мм - наружный диаметр оболочки - 400 мм;
Наружный диаметр стальной трубы - 273 мм - наружный диаметр оболочки - 450 мм;
Наружный диаметр стальной трубы - 325 мм - наружный диаметр оболочки - 400 мм;
Наружный диаметр стальной трубы - 325 мм - наружный диаметр оболочки - 450 мм;
Наружный диаметр стальной трубы - 325 мм - наружный диаметр оболочки - 500 мм;
Наружный диаметр стальной трубы - 426 мм - наружный диаметр оболочки - 500 мм;
Наружный диаметр стальной трубы - 426 мм - наружный диаметр оболочки - 560 мм;
Наружный диаметр стальной трубы - 426 мм - наружный диаметр оболочки - 630 мм.

Что касается КЗС тип № 2, который используется в процессе заделки стыков для теплотрассы в полиэтиленовой оболочке, то для него характерны следующие геометрические параметры:

Наружный диаметр стальной трубы - 40 мм - наружный диаметр оболочки - 125 мм;
Наружный диаметр стальной трубы - 57 мм - наружный диаметр оболочки - 125 мм;
Наружный диаметр стальной трубы - 57 мм - наружный диаметр оболочки - 140 мм;
Наружный диаметр стальной трубы - 76 мм - наружный диаметр оболочки - 140 мм;
Наружный диаметр стальной трубы - 76 мм - наружный диаметр оболочки - 160 мм;
Наружный диаметр стальной трубы - 89 мм - наружный диаметр оболочки - 160 мм;
Наружный диаметр стальной трубы - 89 мм - наружный диаметр оболочки -180 мм;
Наружный диаметр стальной трубы - 108 мм - наружный диаметр оболочки -180 мм;
Наружный диаметр стальной трубы - 108 мм - наружный диаметр оболочки - 200 мм;
Наружный диаметр стальной трубы - 133 мм - наружный диаметр оболочки - 200 мм;
Наружный диаметр стальной трубы - 133 мм - наружный диаметр оболочки - 225 мм;
Наружный диаметр стальной трубы - 133 мм - наружный диаметр оболочки - 250 мм;
Наружный диаметр стальной трубы - 159 мм - наружный диаметр оболочки - 250 мм;
Наружный диаметр стальной трубы - 159 мм - наружный диаметр оболочки - 280 мм;
Наружный диаметр стальной трубы - 219 мм - наружный диаметр оболочки -315 мм;
Наружный диаметр стальной трубы - 219 мм - наружный диаметр оболочки - 355 мм;
Наружный диаметр стальной трубы - 273 мм - наружный диаметр оболочки - 400 мм;
Наружный диаметр стальной трубы - 273 мм - наружный диаметр оболочки - 450 мм;
Наружный диаметр стальной трубы - 325 мм - наружный диаметр оболочки - 400 мм;
Наружный диаметр стальной трубы - 325 мм - наружный диаметр оболочки - 450 мм;
Наружный диаметр стальной трубы - 325 мм - наружный диаметр оболочки - 500 мм;
Наружный диаметр стальной трубы - 426 мм - наружный диаметр оболочки - 500 мм;
Наружный диаметр стальной трубы - 426 мм - наружный диаметр оболочки - 560 мм;
Наружный диаметр стальной трубы - 426 мм - наружный диаметр оболочки - 630 мм.

Кроме того, существуют следующие виды комплектов КЗС, которые используются исключительно длят определенного вида муфт:
• КЗС (Ц) — для оцинкованных муфт;
• КЗС (П) — для полиэтиленовых муфт;
• КЗС (Т) — для термоусаживаемых муфт;
• КЗС (ЭС) — для электросварных муфт;
• КЗСл (Т) — для термоусаживаемых муфт, выполненных из термоматериалов с клеевой лентой.

РЕКОМЕНДАЦИИ ПО МОНТАЖУ
Комплект изоляции стыка КЗС ГОСТ 30732-2006 устанавливается на очищенную трубу. С торцов труб удаляется слой теплоизоляции на глубину 15-20 см. После чего, рабочий участок обезжиривается и зачищается. Укладка комплекта осуществляется в соответствии с диаметром трубопровода.
