Кольца ПМТД

Кольца ПМТД — это опорно-направляющее оборудование, которое используется для протаскивания трубопроводов в защитные футляры через механические и природные препятствия.

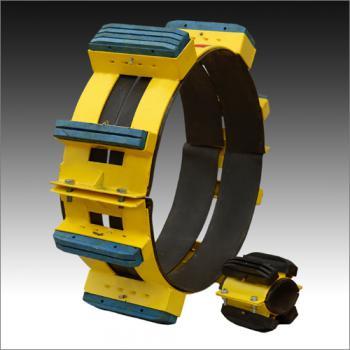

Внешне ПМТД представляет собой два полукольца, скрепленные между собой в единое целое болтовыми соединениями.

МАРКИ КОЛЕЦ ПМТД И ДОПУСТИМЫЕ ПАРАМЕТРЫ
Диаметр трубопровода ПМТД-57/325
Диаметр трубопровода ПМТД-426/720
Диаметр трубопровода ПМТД-90/219
Диаметр трубопровода ПМТД-445/720
Диаметр трубопровода ПМТД-108/273
Диаметр трубопровода ПМТД-426/1020
Диаметр трубопровода ПМТД-114/325
Диаметр трубопровода ПМТД-530/720
Диаметр трубопровода ПМТД-159/325
Диаметр трубопровода ПМТД-530/820
Диаметр трубопровода ПМТД-159/426
Диаметр трубопровода ПМТД-546/1020
Диаметр трубопровода ПМТД-159/377
Диаметр трубопровода ПМТД-630/820
Диаметр трубопровода ПМТД-219/325
Диаметр трубопровода ПМТД-720/920
Диаметр трубопровода ПМТД-219/426
Диаметр трубопровода ПМТД-720/1020
Диаметр трубопровода ПМТД-219/530
Диаметр трубопровода ПМТД-820/1020
Диаметр трубопровода ПМТД-273/426
Диаметр трубопровода ПМТД-820/1220
Диаметр трубопровода ПМТД-273/530
Диаметр трубопровода ПМТД-820/1420
Диаметр трубопровода ПМТД-325/530
Диаметр трубопровода ПМТД-1020/1220
Диаметр трубопровода ПМТД-325/720
Диаметр трубопровода ПМТД-1020/1420
Диаметр трубопровода ПМТД-377/630
Диаметр трубопровода ПМТД-1220/1420
Диаметр трубопровода ПМТД-426/530
Диаметр трубопровода ПМТД-1220/1720
Диаметр трубопровода ПМТД-426/630

Помимо вышеуказанных марок, ПМТД имеет следующие классификации:

тип I - оборудование с опорами скольжения с защитными трубами для кабелей связи или без. Используется такой тип для протаскивания трубопровода в кожухе на расстояние до 400 м;

тип II с опорами качения с защитными трубами для кабелей связи или без. Сферой эксплуатации являются трубопроводы протаскивание которых происходит на расстояние до 6000 м;

тип III — это комбинированное оборудование между I и II типом, которое предназначено для протаскивания трубопровода в кожухе на расстояние до 1000 м. Третий тип применяется, когда трасса перехода трубопровода выполнена с подъёмом или спуском.

ДОСТОИНСТВА ОБОРУДОВАНИЯ

Кольца типа ПМТД обладают высоким показателем прочности фиксации на основании трубы. Более того, устройство отличается способностью обеспечивать долговечную механическую и антикоррозийную защиту труб независимо от их вида и назначения, а также устройство способно выдерживать значительные температурные перепады, негативные атмосферные воздействия и постоянный контакт с почвой.
