Кольца FS

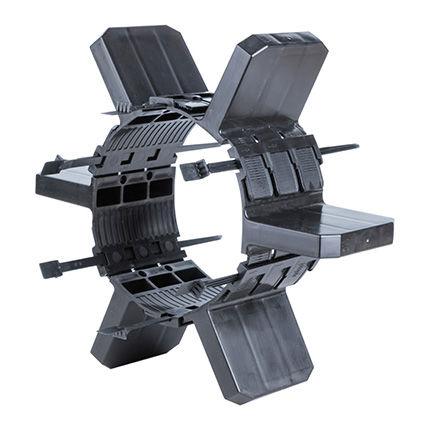

Кольца FS - это оборудование, состоящее из опорно-направляющих сегментов и крепежей и использующиеся для протаскивания труб в защитные кожухи, когда ОНК FS выступают в качестве скользящего оборудования, а также для обеспечения диэлектрической изоляции между трубой и защитным кожухом и перераспределения нагрузки по защитному кожуху, в котором находится трубопровод.

МАРКИ КОЛЕЦ FS И ИХ ТЕХНИЧЕСКАЯ СОСТАВЛЯЮЩАЯ
Опорно-направляющие кольца FS имеют нескольких модификациях, каждая из которых обладает своим числовым показателем, который обозначает допустимую высоту ребер оборудования:

Кольцо FS 35 – допустимая нагрузка 2000 кг, диапазон температур эксплуатации от -50°С до +60°С, допустимая высота ребер трубопровода - не более 35 мм.

Кольцо FS 55 – допустимая нагрузка 2000 кг, диапазон температур эксплуатации от -50°С до +60°С, допустимая высота ребер трубопровода - не более 55 мм.

Кольцо FS 65 – допустимая нагрузка 2000 кг, диапазон температур эксплуатации от -50°С до +60°С, допустимая высота ребер трубопровода - не более 65 мм.

Кольцо FS 95 – допустимая нагрузка 2000 кг, диапазон температур эксплуатации от -50°С до +60°С, допустимая высота ребер трубопровода - не более 95 мм.

МОНТАЖ ОБОРУДОВАНИЯ
Опорно-направляющие кольца FS устанавливаются в соответствии с расстоянием между кольцами, когда:
наружный диаметр трубы до 300 мм с расстоянием в 2,5 м;
наружный диаметр трубы 400 - 600 мм с расстоянием в 2,0 м;
наружный диаметр трубы свыше 600 мм с расстоянием в 1,5 м.

ДОСТОИНСТВА ЭКСПЛУАТАЦИИ
Кольца обладают отличной эксплуатационной базой, которая определяется следующими эксплуатационными достоинствами:
-прочностью;
-износостойкостью и долговечностью эксплуатации;
-устойчивостью к негативным атмосферным воздействиям, коррозиям и температурным перепадам.
