Клапаны предохранительные

Клапаны предохранительные пружинные – прямого действия, относятся к предохранительной арматуре и предназначены для защиты оборудования
от недопустимого превышения давления сверх установленного
Клапаны предохранительные

применяются на:
резервуарах,
котлах,
емкостях,
сосудах,
установках и трубопроводах
для автоматического сброса рабочей среды :
жидкая,
газообразная,
химическая,
нефтяная
в атмосферу или отводящий трубопровод с прекращением сброса среды после снижения давления до нужного предела.

Расчет пропускной способности по ГОСТ 12.2.085

Присоединение к трубопроводу фланцевое.

По заказу потребителя исполнение фланцев может быть любым в соответствии с ГОСТ 12815-80.

PN16 – исполнение 1, ряд 2 на входе и выходе клапана,
PN 40 – исполнение 3, ряд 2 на входе и исполнение 1, ряд 2 на выходе клапана,
PN 63, 100, 160 – исполнение 7, ряд 2 на входе и исполнение 3, ряд 2 на выходе клапана
Давление полного открытия клапанов Рпо равно:
(Рн + 0,5) кгс/см2 – при давлении настройки от 0,5 до 3 кгс/см2;
1,15 Рн кгс/см2 – при давлении настройки свыше 3 до 60 кгс/см2;
1,1 Рн кгс/см2 – при давлении настройки свыше 60 кгс/см2.

Давление начала открытия Рно (установочное Руст) – заранее установленное давление на входе клапана, при котором начинается подъем золотника и соответственно открытие клапана. Регулировку клапана на давление начала открытия завод-изготовитель производит без противодавления на выходе клапана (сброс испытательной среды при этом происходит в атмосферу).
При заказе потребитель должен указать давление начала открытия (установочное давление), на которое необходимо настроить клапан, учитывая действие противодавления (если оно имеется в системе на выходе из клапана предохранительного).

Клапаны СППКР имеют устройство для ручного открывания (подрыва) для проверки исправности действия клапана в рабочем состоянии и продувки клапана, клапаны СППК не имеют устройства для ручного открывания (подрыва).
В сильфонных клапанах (СППКС, СППКСР) дополнительно установлен сильфонный компенсатор (механизм уравновешенного типа) для компенсации действия противодавления на выходе из клапана и защиты пружины от вредного воздействия рабочей среды, а так же повышенной и пониженной температуры.
Рабочее положение клапана предохранительного – вертикальное (колпаком вверх).

Пружина для всех исполнений изготавливается из стали 50ХФА.
Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.

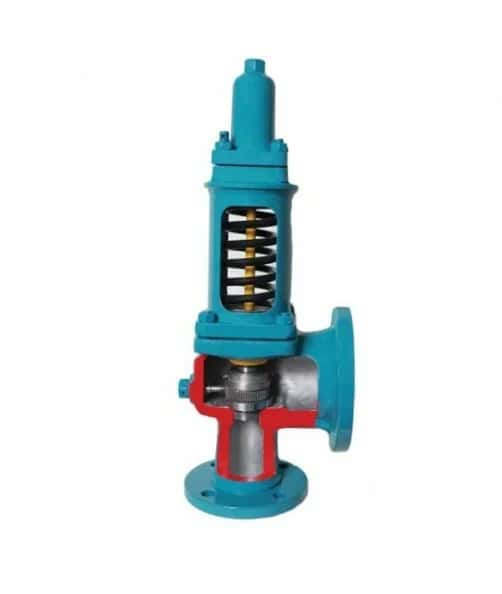

Клапаны предохранительные пружинные стальные PN 16 – 160

Таблица фигур клапаны предохранительные пружинные стальные:

- DN 25-200 PN 16- 17с7нж, 17с6нж, 17лс7нж, 17лс6нж, 17нж7нж, 17нж6нж;
- DN 25-150 PN 40- 17с23нж, 17с21нж, 17лс23нж, 17лс21нж, 17нж23нж, 17нж21нж;
- DN 25-100 PN 63- 17с17нж, 17с16нж, 17лс17нж, 17лс16нж, 17нж17нж, 17нж16нж;
- DN 25 PN 100- 17с81нж, 17с84нж, 17лс81нж, 17лс84нж, 17нж81нж, 17нж84нж;
- DN 25-100 PN 160- 17с9нж, 17с8нж, 17лс9нж, 17лс8нж, 17нж9нж, 17нж8нж;

Код ОКП 3742
Изготовление и поставка по ТУ 3742-001-03776706-2016, ТУ 3742-002-03776706-2016, ТУ 3742-003-03776706-2016, ТУ 3742-004-03776706-2016, ТУ 3742-005-03776706-2016
