Грохот конический

Назначение конического грохота:

Предназначается для классификации по крупности песка, песчано-гравийной смеси (ПГС) на 2 фракции по граничному зерну. Величина зерна может изменяться в зависимости от расстояния между колосниками от 5 до 10 мм.

Принцип работы:

В цилиндрообразный металлический корпус, установленный на подставке подаётся пульпа, содержащая ПГС. Конструкция данного классификатора позволяет разделить ПГС на 2 фракции. Таким образом после разделения подаваемой смеси получается чистый песок с минимальным содержанием крупных частиц размером более 5 мм и чистый ПГС, камень или другие включения загрязняющие песок. Камень или ПГС требуют после этого дополнительной переработки, очистки.

Устройство:

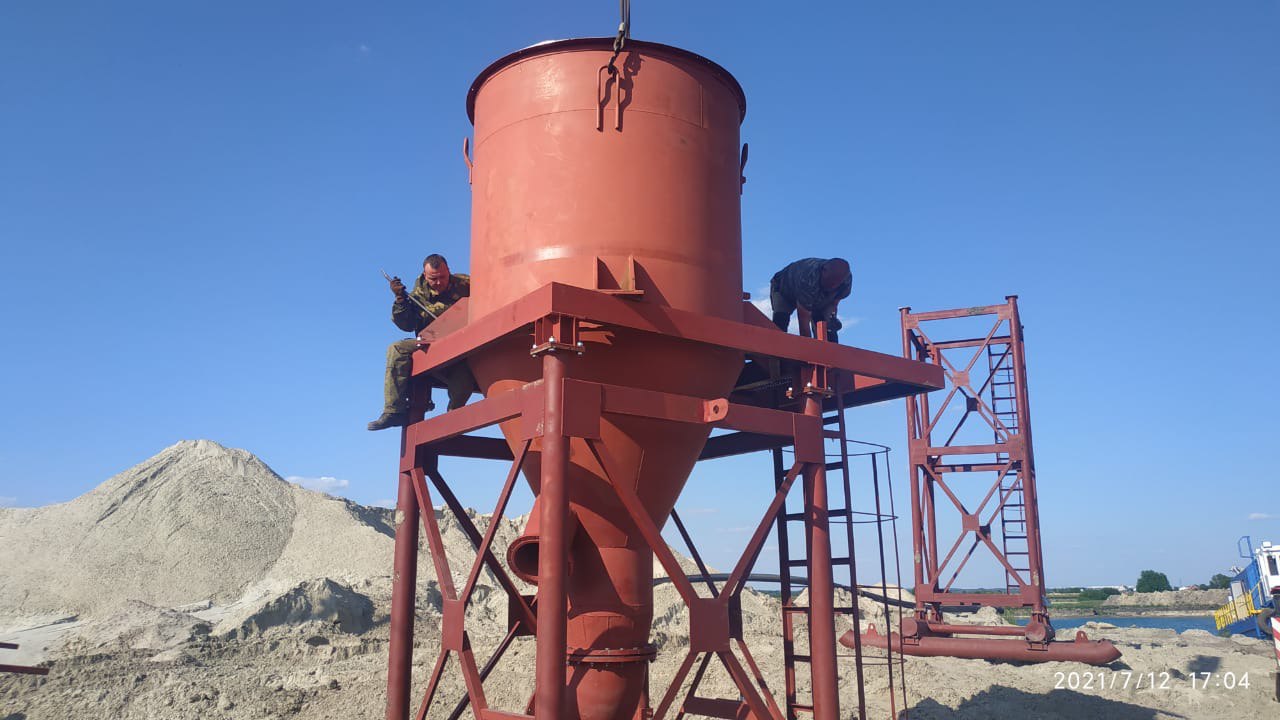

Грохот состоит из приемного бункера цилиндрической формы для разделения пульпы (смеси воды, песка и гравия), подаваемой от земснаряда (или перекачной станции).

Далее корпус грохота монтируется на металлической раме-подставке.

В момент работы пульпа поступает в корпус сбоку по падающей трубе под давлением.

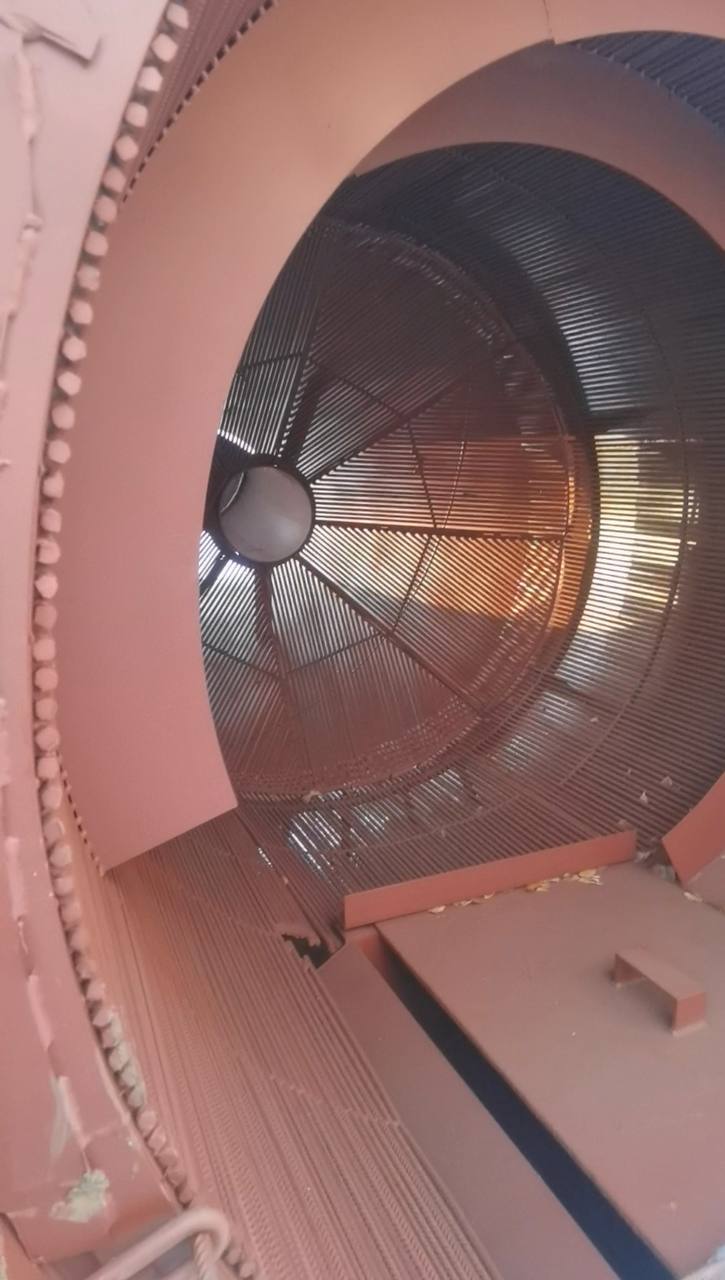

Далее она направляется на вертикальные колосники.

За счет центробежной силы вода с песком проходит через колосники и прижимается к стенкам бункера, по которым скатывается вниз в отводящий патрубок.

Все крупные частицы более 5 мм (камень, комковая глина, палки и пр.) ударяясь о колосники, отделяются от пульпы и скатываются вниз в свой отводящий патрубок, выход этого патрубка сбоку в конической части грохота.
