Горизонтальные осветлительные фильтры ФОГ для водоподготовки — высокая производительность

ООО «СтилсГрупп» — производитель промышленного оборудования в Екатеринбурге. Мы изготавливаем и поставляем горизонтальные осветлительные фильтры ФОГ — высокопроизводительное оборудование для очистки воды от взвешенных частиц.
Цена: по запросу. Стоимость рассчитывается индивидуально по каждому заказу и зависит от типоразмера, материала исполнения и комплектации.
________________________________________
Назначение и область применения
Фильтры ФОГ предназначены для механического осветления воды — удаления взвешенных частиц различной фракции (песка, ила, окалины) с использованием зернистой фильтрующей загрузки (кварцевый песок, антрацит, керамзит).
Основная задача: предварительная или финишная очистка воды на энергетических объектах для защиты последующего оборудования.
Типовые объекты использования: котельные, теплоэлектроцентрали (ТЭЦ), тепловые электростанции (ТЭС, ГРЭС) и атомные электростанции (АЭС).
________________________________________
Ключевое преимущество: горизонтальное исполнение
Горизонтальная компоновка фильтра ФОГ по сравнению с вертикальными аналогами (ФОВ) дает два основных преимущества:
• Меньшая высота установки. Оборудование удобно размещать в помещениях с ограниченной высотой потолков.
• Высокая пропускная способность. Производительность горизонтального фильтра в 3 раза выше, чем у вертикального фильтра с тем же диаметром корпуса.
________________________________________
Технические характеристики модельного ряда
Производитель выпускает фильтры стандартных типоразмеров с рабочим давлением 0.6 МПа. В маркировке ФОГ 3,0-0,6 первая цифра обозначает диаметр корпуса (в метрах), вторая — рабочее давление.
Типоразмер Производительность, м³/ч Диаметр корпуса, мм Длина (высота), мм Масса, т
ФОГ 3,0-0,6 100 3032 3800 12
ФОГ 3,4-0,6 300 3432 4200 18.25
________________________________________

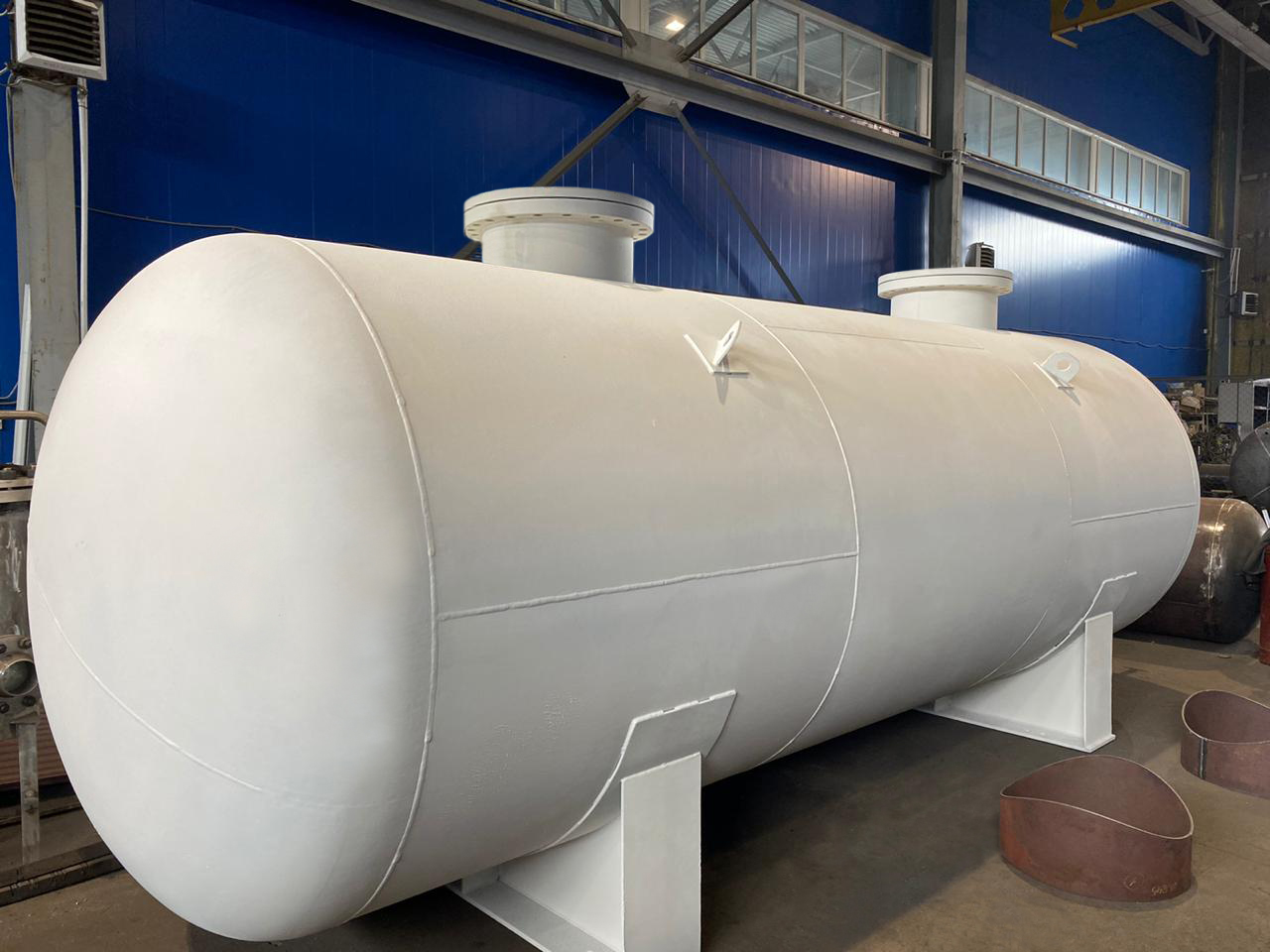

Конструкция, материалы и комплектация
Базовая конструкция включает:
• горизонтальный цилиндрический корпус с эллиптическими днищами;
• нижнее дренажно-распределительное устройство (НДРУ) с фильтрующими элементами (ФЭЛ);
• верхнее сборно-распределительное устройство (УВСР) трубчатой конструкции;
• подвижная и неподвижная седловые опоры (для компенсации теплового расширения);
• люки-лазы и патрубки для подключения.
Материалы изготовления (на выбор заказчика):
• Корпус: углеродистая сталь (Ст20), легированная сталь (09Г2С), нержавеющая сталь (12Х18Н10Т и аналоги).
• Внутренняя защита: антикоррозионное покрытие (резина, эпоксидные составы и др.) — подбирается в зависимости от состава воды.
• Внутренние устройства: нержавеющая сталь, титан или химически стойкие пластики (ПВХ, PVDF).
• Внешняя отделка: окрашивание грунт-эмалью любого цвета, включая корпоративные стандарты.
Дополнительная комплектация (опция):
запорно-регулирующая арматура (ЗРА), контрольно-измерительные приборы (КИП), трубопроводы обвязки, шкафы автоматики.
________________________________________
Принцип работы и рабочий цикл
Очистка выполняется при прохождении воды сверху вниз через слой фильтрующей загрузки. Рабочий цикл включает:
• Фильтрация (основной режим).
• Взрыхление загрузки сжатым воздухом.
• Обратная промывка для удаления накопленных загрязнений в дренаж.
________________________________________
Преимущества завода-изготовителя ООО «СтилсГрупп»
• Прямой производитель с собственными мощностями в Екатеринбурге.
• Гибкость: изготовление фильтров с различными типами распределительных устройств и любыми материалами по ТЗ заказчика.
• Контроль качества: собственная лаборатория НК, аттестованные сварщики, гидравлические испытания.
• Комплексные решения: возможность поставки оборудования в полной заводской готовности — с арматурой и КИП.
________________________________________
Как заказать?
Для расчёта стоимости, подбора модели и получения технико-коммерческого предложения свяжитесь с нашими специалистами.
Готовы предоставить: подробные габаритные чертежи (эскизы), опросный лист для заказа, технические паспорта. Отгружаем продукцию во все регионы РФ.
