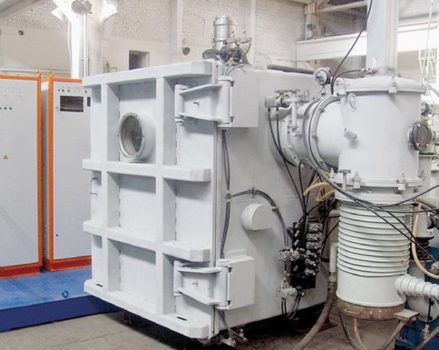

Электронно-лучевая установка «ЭЛН-2»

Установка «ЭЛН-2» предназначена для реализации технологического процесса высокотемпературной пайки изделий типа теплообменников с нагревом электронным лучом.

В состав установки «ЭЛН-2» входят следующие основные узлы:

- вакуумная камера;
- внутрикамерный манипулятор изделия;
- энергетический комплекс;
- вакуумная система;
- автоматизированная система управления;
- система распределение мощности электронного луча по площади;
- система дистанционного контроля температурного поля;
- площадка технического обслуживания установки;
- система подачи сжатого воздуха;
- вспомогательное контрольно-измерительное
- технологическое оборудование и оснастка.

Рабочая камера установки «ЭЛН-2», предназначенная для создания вакуумной среды в зоне пайки деталей электронным лучом с учётом газовых выделений при пайке. Камера имеет иллюминаторы для визуального наблюдения и установки контрольно-измерительных приборов, с защитой от напыления и перегрева.
Внутрикамерный модуль перемещений предназначен для загрузки в камеру, закрепления на планшайбе и перемещения изделий. Модуль обеспечивает позиционирование изделий под пайку и состоит из механизмов продольного, поперечного, вертикального перемещения и вращение изделия.

Система управления.
Система управления «ЭЛН-2» обеспечивает выполнение следующих функций:
3 осевое позиционирование изделия во время технологического процесса;
программное управление энергетическими характеристиками;
возможность регистрации параметров технологического процесса и архивирования результатов.

Система управления обеспечивает регистрацию и запись в архив значений параметров технологического процесса электроннолучевой сварки: контурная скорость – скорость сварки, давление в рабочей камере, ток сварки, ток фокусировки.
Блокировки обеспечивают безопасную работу персонала, защиту узлов установки от ошибочных действий оператора, блокировку механических движений и отключение электропитания при аварийных ситуациях, наиболее благоприятное завершение функционирования при выявленных отклонениях в состоянии оборудования.
Управление процессом пайки производится через человеко-машинный интерфейс оператора.

Технические характеристики установки «ЭЛН-2»

Габаритные размеры паяемых изделий:

Диаметр, max, мм 150 (250)

Высота, max, мм 400

Температура пайки, оС 700-1400

Количество одновременно загружаемых изделий, шт. 1…6

Масса изделия, max, кг 10

Рабочее время технологического процесса пайки одного изделия, ч 0,33

Время перезагрузки, ч 1,5

Мощность энергетического комплекса, кВт 6…10
