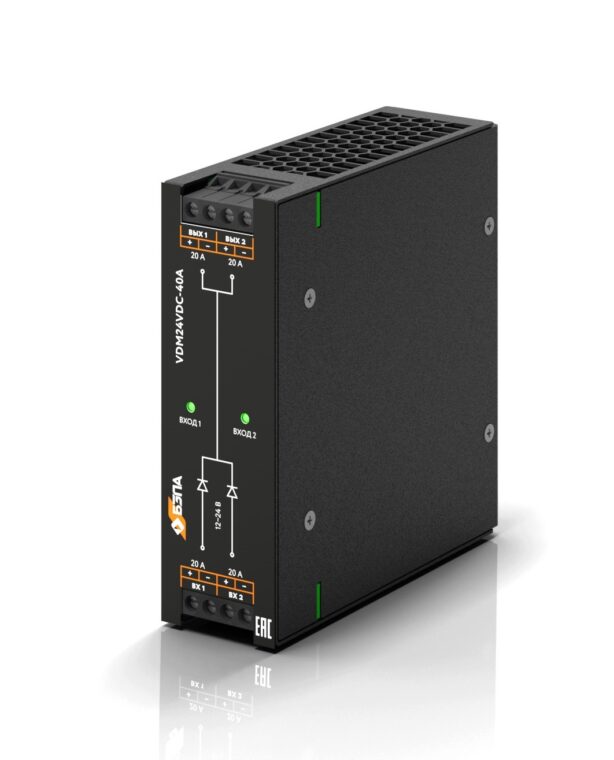

Диодный модуль VDM24VDC-40A

Тип напряжения питания

Постоянный ток

Диапазон номинальных напряжений

12–24 В

Диапазон входных напряжений

1...30 В

Номинальный входной ток

2х20 А 1х40 А

Максимальный импульсный ток

2х3,5 кА при t имп = 5 мкс

КПД

> 97 %

Номинальный ток на выходе

20 А (Режим резервирования) 40 А (Режим увеличения тока)

Возможность последовательного включения

Нет

Температура окружающей среды

-40 °C...+70 °C

Время работы при перегрузке

До 125% — 10 мин. До 150% — 1 мин.

Относительная влажность воздуха

≤ 95 %

Материал корпуса

Металл

Степень защиты

IP20

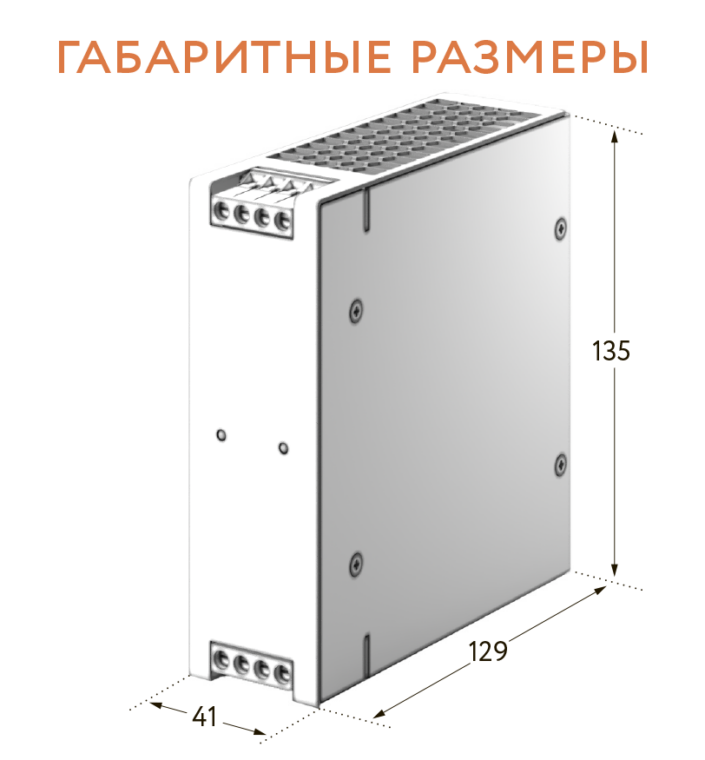

Габарит с кронштейном (ДхШхГ)

Не более 41х135х129 мм

Масса

не более 500 г.

Возможность параллельного включения

до 5 шт.

Монтажное положение

на горизонтальную DIN-рейку 35мм

Минимальные расстояния до ближайших объектов

По вертикали сверху 50 мм, по вертикали снизу 50 мм

Диодный модуль 2 x 20A 24 В (далее ДМ) предназначен для объединения источников питания промышленной автоматики с выходом 24 В по схеме «1+1» или «1+N».

Конструкция устройства

ДМ содержит 20-ти амперные диоды Шоттки, размещенные на мощных теплоотводах.
ДМ выполнен в металлическом корпусе класса защиты IP20. Подключение ДМ к источникам питания осуществляется при помощи проводов сечением до 4 мм2.
