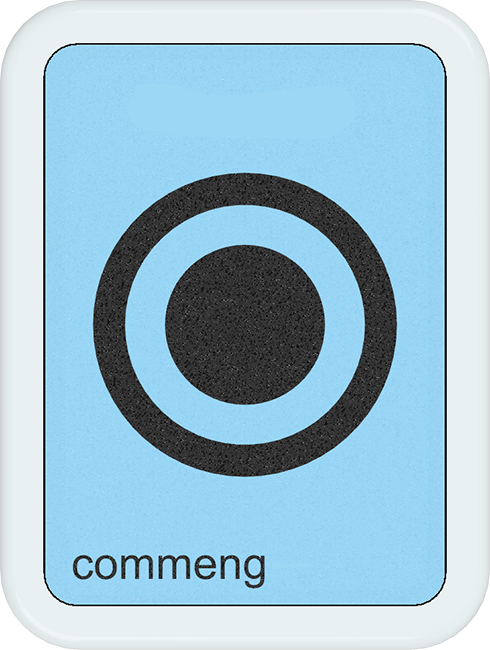

Commeng CR IP-2005. Кнопка для применения вместе с индикаторными панелями

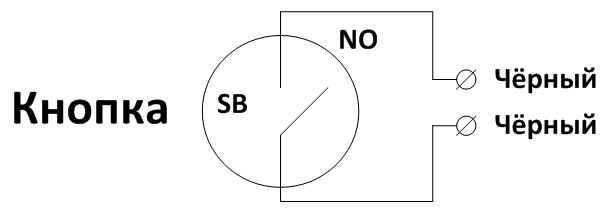

Кнопка Commeng CR IP-2005 имеет поверхность 32х42 мм используется для подачи управляющего сигнала изменения состояния (включено/отключено) с помощью "сухого" нормально разомкнутого контакта кнопки в основном на индикаторные панели Commeng CR IP-1902, 1903, 1904, 1905, 1906, 2001, 2002, 2003, 2005, а так же на технологическое оборудование, освещение, устройства контроля допуска и т.п. Кнопка может подключатся ко входу промышленного контроллера, в цепь включения силового реле или пускателя.

Commeng CR IP-2005 предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений.

Кнопка коммутирует цепи сигнализации с безопасным постоянным напряжением

24/12 Вольт. Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций.

Соответствие требованиям чистых помещений
Commeng CR IP-2005 соответствует требованиям следующих стандартов:

- ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».

- Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».

Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная плёнка, имеющая следующие свойства:

- выполнена из химически стойкого инертного материала (полиэфирная пленка);

- не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание

частиц и химических загрязнений или развитие микробиологических загрязнений;

- не генерирует и не удерживает существенный электростатический заряд.

Конструкция и эксплуатационные характеристики

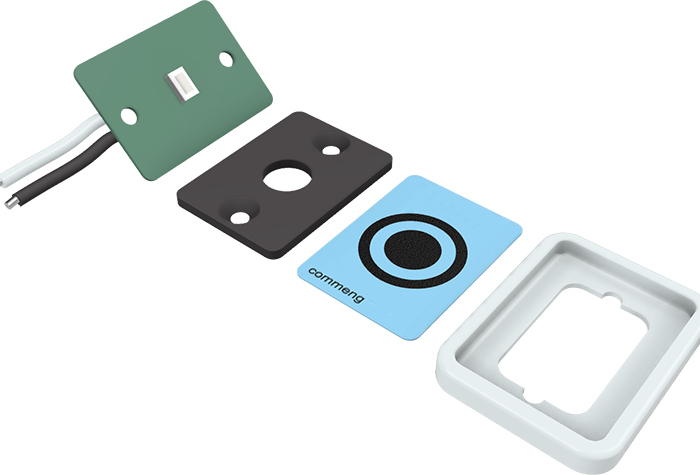

Кнопка состоит из четырёх частей:
- плата, на которой смонтирована кнопка и гибкие выводы;
- монтажная рамка, которая при монтаже накладывается на плату с кнопкой, и на которую наклеивается защитная пленка;
- силиконовая прокладка, для герметизации места стыка между стеной (рабочей поверхностью) и собранной кнопкой с приклеенной защитной плёнкой;
- защитная плёнка наклеивается в конце монтажа на монтажную рамку.

Маркировка и упаковка. Комплект поставки
С тыльной стороны платы с кнопкой ставится штамп ОТК и дата производства.

Кнопка Commeng CR IP-2005 в комплекте упаковывается в картонную коробку.

В комплект поставки входят:

- плата с кнопкой;

- монтажная рамка;

- защитная пленка IP-2005;

- силиконовая прокладка;

- крепеж (2 самореза d3x10, 2 винта М3)

- спиртовая салфетка;

- паспорт.

Информация для заказа
Кнопка Commeng CR IP-2005 выпускается по ТУ 27.90.11-011-38164566-2017, производитель – ООО «КОММЕНЖ».

При внесении в проектную, конкурсную документацию, спецификации необходимо указывать, во избежание ошибок и покупки контрафактной продукции, наименование производителя и номер технических условий.

При заказе у производителя или официальных дилеров достаточно указать название:

Кнопка Commeng CR IP-2005

При заказе дополнительной защитной пленки следует указать в заказе:

Защитная пленка IP-2005.
