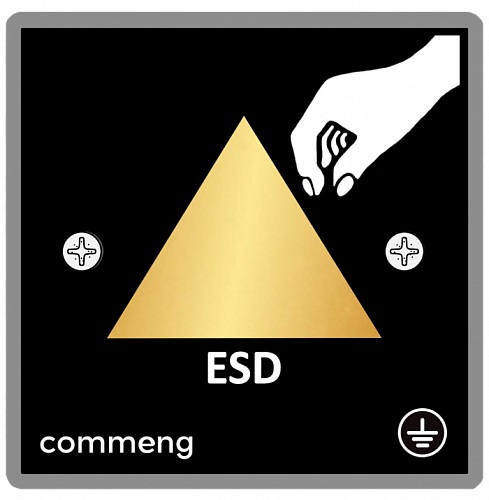

Commeng CR EP-1802. Панель для снятия электростатического заряда

Панель Commeng CR EP-1802 предназначена для снятия электростатического заряда с тела человека, может применяться как в обычных, так и чистых помещениях, где нормируется и контролируется уровень микрозагрязнений.
Предусматривается монтаж в стандартные монтажные коробки для скрытой проводки и накладного монтажа, а также в стеновые панели и на поверхности оборудования (столы радиомонтажника, стойки, шкафы).
Подключается к шине заземления. Обеспечивает ограничение тока электростатического разряда и электробезопасность.

Соответствие требованиям чистых помещений.
В конструкции отсутствуют ступеньки, выступы и углы, где могут скапливаться загрязнения и влага. Контактирующая с помещением часть механически не повреждается при протирке, очистке и дезинфекции. Панель и рамка не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений.
Панель выполнена из текстолита – химически инертного материала, стойкого к воздействию кислот, щелочей, растворителей и масел. Треугольная контактная площадка для снятия заряда выполнена медным слоем, покрытым никелем и поверх слоем золота.
Рамка выполнена из силиконовой резины, химически инертной и устойчивой к воздействию воды, кислотам и основаниям в слабых концентрациях, фенолам, спиртам, перекиси водорода, УФ-излучению, озону. Материал физиологически безопасен.
Следует учитывать способность силиконовой резины набухать при воздействии ряда органических соединений (растворители, бензин, масла, парафины).

Электрические характеристики и защитные свойства панели заземления.
Человек может нести на своем теле заряд, создающий напряжение относительно окружающих предметов величиной 10 кВ - 20 кВ и даже более. Величина заряда зависит, в основном, от материала, из которых изготовлены одежда и обувь, свойств напольных покрытий, влажности воздуха. Электростатический заряд может скапливаться на деталях инструментов, приборов, машин и механизмов.

Основные негативные факторы воздействия статического электричества:
- повреждение элементов электронной техники (пробой p-n переходов, пробой диэлектриков, повреждение металлизации и т.п.);
- взрыв паров легковоспламеняющихся жидкостей, паров, твердых и жидких аэрозолей;
- для здоровья человека разряд статического не представляет особой опасности (за исключением ряда случаев, например, если имплантирован кардиостимулятор); разряд неприятен и часто вызывает непроизвольную резкую реакцию и сокращение мышц, что может привести к травме.

В соответствии с ГОСТ Р 53734.5.2-2009 (МЭК 61340-5-2:2007) «Защита электронных устройств от электростатических явлений. Руководство по применению» для снижения напряжения электростатического заряда тела человека ниже 100 В необходимо соединить его к заземлению через сопротивление не более, чем 35 МОм. Для более быстрого разряда обычно используются сопротивления 1-2 МОм. Такая величина сопротивления в цепи разряда на землю достаточна, чтобы не возникало неприятных ощущений при прикосновении к контактной площадке.

Предусмотрена возможность выбора между тремя значениями сопротивлений цепи разряда (с точностью ± 10%): 0,3 МОм; 1 МОм; 2 МОм. Значение сопротивления выбирается специалистом, отвечающим за защиту от статического электричества.

Конструкция и эксплуатационные характеристики.

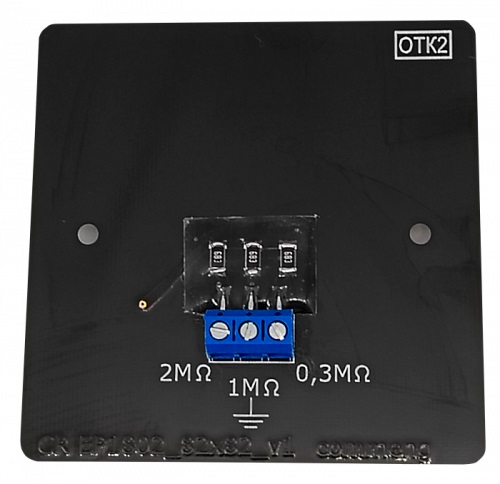

На тыльной стороне панели располагается клемма для подключения провода заземления, позволяющая выбрать сопротивление в цепи разряда при подключении. Рядом с ней – три планарных резистора, покрытые защитным полимерным слоем

Указания по монтажу и эксплуатации.
Для монтажа панели могут использоваться стандартные установочные коробки, предназначенные для монтажа электроустановочных изделий (розетки, выключатели), при этом крепление к коробке производится саморезами. Межосевое расстояние между осями точек крепления стандартное – 60 мм.

Для монтажа на поверхности стеновых панелей, столов и т.п. в поверхности должно быть выполнено круглое или прямоугольное отверстие, большее по размеру, чем место, занимаемое клеммой и резисторами. Крепление панели производится, в зависимости от типа и толщины материала, саморезами или винтами с потайной головкой. Крепление к поверхности или коробке выполняется после подключения провода заземления к одному из контактов клеммы.

Очистка и дезинфекция поверхности производится с помощью тех же средств, которые используются для поверхности, на которую установлена панель. Протирка поверхности производится салфетками, без приложения усилий.

Маркировка и упаковка. Комплект поставки
На тыльной стороне панели указывается месяц и год поставки, ставится отметка ОТК.

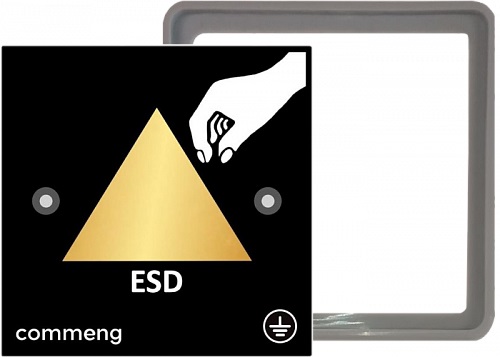

В комплект поставки входят: панель и рамка, которые упаковываются в полиэтиленовый пакет. В пакет укладывается этикетка.

Групповая упаковка производится в картонные коробки. В каждую коробку вкладывается один паспорт на все изделия.

Информация для заказа
Во избежание ошибок в проектно-сметной документации, спецификациях и запросах следует указывать точное название панели и наименование производителя – ООО «Комменж».

Пример указания при заказе:

Панель для снятия электростатического заряда Commeng CR EP-1802.
